研铂常温导电银胶|电子制造领域的“隐形冠军”

导语：一场静默的材料革命

在电子元器件高度集成化的今天，导电材料正经历从传统焊料向功能性胶体的范式转变。先进院科技推出的研铂牌常温导电银胶，以颠覆性的技术突破打破行业认知——无需高温烘烤即可实现金属级导电性能，这项创新正在重塑电子制造的工艺标准。江西某知名企业的长期合作案例，印证了这款材料在精密制造领域的战略价值。

一、技术突破：常温固化的科学密码

传统导电胶的固化依赖150℃-200℃高温环境，这种工艺限制导致精密电子元件在组装过程中面临热应力损伤风险。研铂团队通过纳米银粉表面改性技术，成功开发出可在25℃-40℃环境下自固化的银胶体系。其核心突破在于：

1. 分子级分散技术：采用特殊表面活性剂实现银粉在有机载体中的均匀分散，形成三维导电网络。扫描电镜显示，固化后的银胶中银颗粒间距稳定在20-50nm，保障电子隧穿效应的持续发生。

2. 动态交联机制：通过引入可逆化学键，使胶体在常温下完成物理交联后，仍保持适度的分子运动能力。这种特性使材料在固化后仍能通过微调适应基材热膨胀系数差异，显著提升可靠性。

3. 环境适应性优化：研发团队构建了包含湿度、气压、光照等多参数的固化模型，确保材料在-10℃至50℃宽温域内保持性能稳定。实验室数据显示，在85%RH湿度条件下，其体积电阻率变化率低于3%。

二、性能矩阵：超越金属的复合优势

研铂银胶的突破性不仅在于固化条件，更体现在其构建的复合性能体系：

导电性能：固化后体积电阻率可达5×10⁻⁵Ω·cm，达到国际电工委员会IEC 60751标准中Class A级要求。在0.1mm膜厚条件下，方阻值稳定在10mΩ/□以内，满足高频信号传输需求。

粘接强度：通过环氧-丙烯酸酯共聚体系，实现与玻璃、陶瓷、金属、塑料等基材的强力结合。拉剪强度测试显示，对FR-4基板的粘接强度达25MPa，超过传统锡焊的18MPa。

环境耐受：通过1000小时双85（85℃/85%RH）加速老化测试，电阻变化率控制在±5%以内。在-40℃至125℃冷热循环试验中，经过200次循环未出现开裂或脱层现象。

工艺适配：支持丝网印刷、点胶、喷涂等多种施胶方式，最小线宽可达50μm。开放时间可调范围达30-120分钟，满足自动化产线的节拍要求。

三、应用图谱：重构电子制造生态

在江西某知名企业的智能穿戴设备产线上，研铂牌常温导电银胶正发挥着关键作用。该企业生产的柔性显示屏模组，采用银胶实现FPC与OLED面板的低温互连，良品率从传统工艺的82%提升至97%。具体应用场景包括：

1. 微型化封装：在尺寸（0.6×0.3mm）被动元件贴装中，银胶的低温固化特性避免了微型元件的热漂移问题，使贴装精度达到±15μm。

2. 异质材料连接：在陶瓷-金属、玻璃-塑料等异质界面粘接中，银胶的弹性模量（约2GPa）有效缓冲了不同材料的热膨胀差异，降低界面应力。

3. 三维集成制造：通过多层印刷工艺，银胶在3D堆叠芯片封装中实现垂直互连，其Z轴导电性能满足5G毫米波频段信号传输要求。

四、产业影响：开启低温制造新时代

研铂银胶的技术突破正在引发连锁反应。在江西某企业的示范效应下，长三角、珠三角地区已有超过30家电子制造企业启动技术替代评估。

先进院科技建立的"材料-工艺-装备"协同创新平台，正推动导电银胶向更高端领域延伸。在汽车电子领域，其开发的耐高温型银胶已通过AEC-Q200认证，可在150℃环境下持续工作1000小时；在半导体封装领域，超细线宽（20μm）银胶正在突破光刻工艺的物理极限。

结语：材料科学的蝴蝶效应

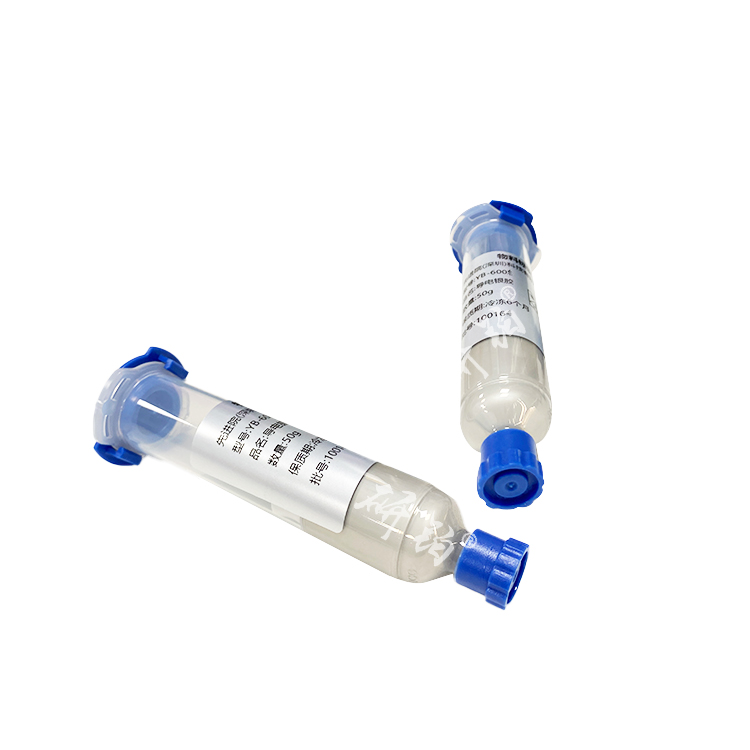

从实验室到生产线，研铂牌常温导电银胶的进化轨迹印证了基础材料创新对产业变革的杠杆作用。当电子制造不再受制于温度枷锁，当异质集成突破材料壁垒，这场静默的材料革命正在为智能制造打开新的可能性空间。在江西某企业的自动化车间里，每支银胶管体上闪烁的研铂标识，都在诉说着中国新材料产业向上突围的故事。
