NFC抗金属吸波材料：从13.56 MHz失效机理到量产集成的一体化方案

发布单位：先进院（深圳）科技有限公司

在金属包装、工业资产、医疗器械等场景中，NFC标签直接贴附金属时，常出现读取距离骤降、谐振频率偏移、手机无响应等问题。先进院科技围绕“材料配方—片材制备—标签集成—频段测试”构建一体化方案，为13.56 MHz NFC抗金属应用提供可量化、可量产的材料与集成支持。

1. 什么是NFC抗金属吸波材料？

NFC工作在13.56 MHz近场磁感应频段。金属具有高电导率，标签天线产生的交变磁场会在金属表面激发涡流，涡流产生反向磁场，抵消读写器与标签之间的有效磁通；同时金属靠近会改变标签天线电感L和电阻R，使谐振频率偏离13.56 MHz、Q值下降，最终导致读取距离缩短甚至失效。

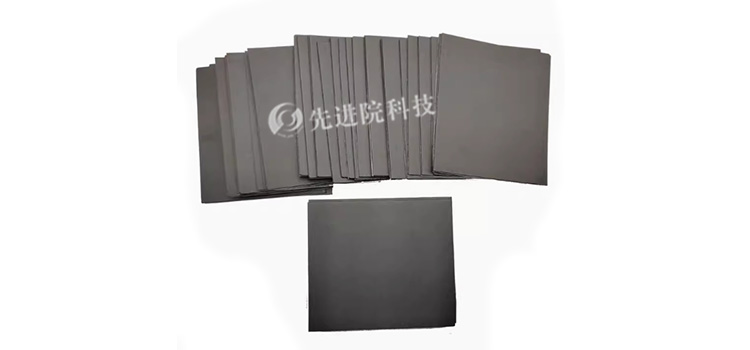

NFC抗金属吸波材料通常以柔性磁性片材形式贴合在标签天线与金属之间，通过高磁导率层为磁力线提供低磁阻通路，降低金属涡流影响，并通过适度磁损耗和介电调控抑制寄生效应，使标签天线重新匹配到13.56 MHz。典型应用包括：金属饮料罐/化妆品金属盖、金属设备资产管理、金属医疗器械标识等。

2. 技术原理深度解析

2.1 金属对NFC信号的屏蔽机制

金属对NFC的影响不是简单“挡住信号”，而是三类效应叠加：

• 涡流反向磁场：高电导率金属在交变磁场下产生涡流，形成反向磁通，削弱有效近场磁通。
• 天线失谐：金属靠近使标签天线等效电感下降、寄生电容变化，谐振频率偏移，偏离13.56 MHz。
• Q值下降与损耗增加：金属涡流损耗和近场耦合损耗使标签Q值降低，读头负载调制信号变弱。

2.2 吸波材料的工作原理

在NFC近场中，抗金属吸波材料的核心不是“把工作磁场全部吸收”，而是“引导磁通+调控损耗”：

• 磁损耗：复磁导率虚部μ″提供磁损耗，抑制高频寄生谐振和涡流效应；但13.56 MHz下需控制损耗，避免过度吸收工作磁通。
• 介电损耗：复介电常数实部ε′和虚部ε″影响电容耦合与片材阻抗，需低介电、低损耗配方减少额外失谐。
• 磁通引导：高μ′磁性层提高有效磁导率，为磁力线提供低磁阻路径，降低金属对标签天线的电感压缩。

2.3 关键参数：磁导率、介电常数、厚度与频率匹配

NFC抗金属吸波材料需在13.56 MHz下实现“高μ′、适中μ″、低ε′/ε″、厚度匹配”的平衡。标签谐振频率满足 \(f=1/(2π\sqrt{LC})\)，吸波片通过改变有效μ和等效电容，使金属环境下的L、C、R回到可控范围。厚度过薄则磁通引导不足，过厚则增加成本与标签厚度；典型铁氧体片厚度为0.1–0.5 mm，复合薄型材料可向0.05–0.2 mm发展。

3. 材料体系分类对比

差异化要点：先进院科技不以单一材料型号应对所有金属场景，而是根据金属材质、标签天线尺寸、读头功率、贴合气隙和厚度预算进行“材料+结构+天线”协同匹配，避免“只卖片材、不解决读取距离”的碎片化方案。

4. 性能评价指标体系

NFC抗金属吸波材料建议建立“材料参数—标签参数—整机读取”三级评价体系。以下为典型参考与建议内控目标，具体以项目实测为准：

测试标准可参考ISO/IEC 14443、ISO/IEC 15693、NFC Forum相关标签测试方法，并结合企业内控的金属基板贴合测试、手机/读头实读测试和温湿可靠性测试。先进院科技建议在项目早期锁定“金属材质、标签天线、读头型号、贴合气隙”四要素，再定义读取距离提升目标。

5. 制备工艺与产业化

主流制备方法包括：

• 流延成型：适合连续薄片生产，厚度均匀性较好，是铁氧体柔性片材的常用路线。
• 丝网印刷：适合图案化、局部增厚和薄层涂布，利于与标签天线集成。
• 3D打印：适合复杂结构和快速验证，但量产效率与成本仍需评估。

产业化难点主要集中在：磁性粉体粒径与分散一致性、片材厚度公差、烧结/固化收缩、柔韧性与背胶匹配、模切精度和批次磁导率波动。建议内控目标包括：批次μ′波动≤±5%、厚度公差≤±10%、模切公差≤±0.1 mm，并根据NFC标签尺寸进行背胶低介电选型与无气泡贴合。

与NFC标签的集成工艺建议按“四步闭环”执行：金属基板确认 → 吸波片频段匹配 → 标签天线电感补偿 → 整机读取验证。先进院科技可围绕片材配方、背胶/离型膜、模切尺寸和标签天线协同提供定制化支持，减少“材料参数合格但整机读取不达标”的集成偏差。更多材料与方案信息可查看NFC抗金属吸波材料产品页。

6. 应用场景与案例

7. 发展趋势与挑战

• 超薄化：向<0.1 mm发展，需同时解决高μ′与低损耗矛盾，先进院科技正推进薄型复合磁性片材与薄层涂布路线。
• 多功能化：吸波+导热+结构支撑+耐候防护一体化，满足工业与医疗场景复合需求。
• 环保与可回收：低VOC配方、可剥离背胶、磁性材料回收与合规要求提升。
• 标准化缺失：NFC抗金属材料缺乏统一评价标准，建议以“13.56 MHz复磁导率+频偏+Q值+读取距离提升率”建立企业级评价规范。

先进院科技差异化能力：围绕NFC抗金属吸波材料形成“材料配方—片材/涂布—背胶模切—标签天线协同—13.56 MHz实测”的一体化服务，重点解决金属表面NFC标签“贴得上、读得稳、可量产”的工程问题，并可针对金属包装、工业资产、医疗器械等场景提供定制化厚度、尺寸和频段匹配方案。

关于先进院科技

先进院（深圳）科技有限公司专注于NFC抗金属吸波材料及标签集成应用，面向金属表面NFC读取失效问题提供材料、结构与测试一体化解决方案。欢迎通过NFC抗金属吸波材料产品页或官网联系，获取针对具体金属基材与标签天线的匹配评估与打样支持。

注：本文数据为典型参考范围与建议内控目标，实际性能以具体配方、结构设计和项目实测为准。
