纳米导电银胶|YB6019开启电子封装新纪元

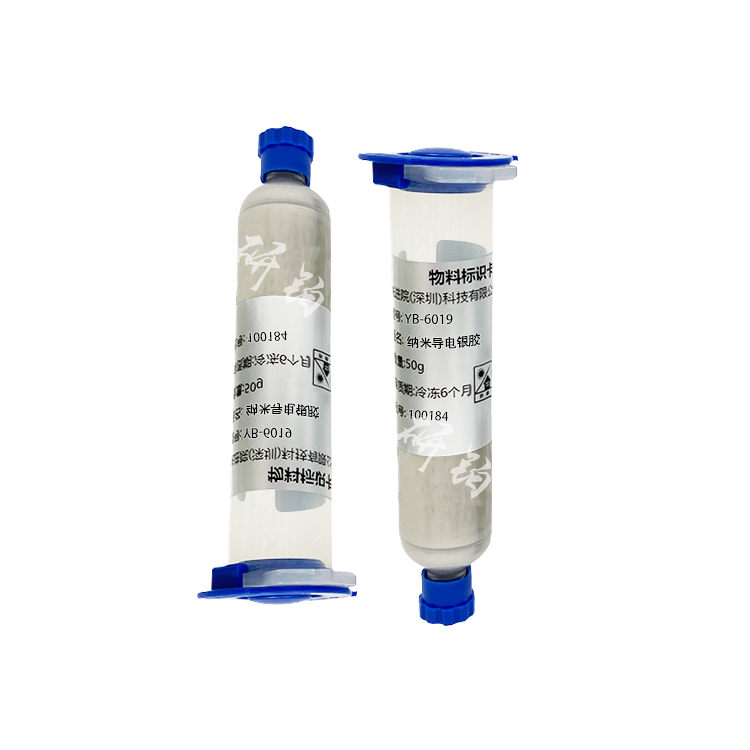

在电子元器件向微型化、高密度化加速演进的今天，传统导电材料已难以满足先进封装工艺对导电性能、热管理能力和工艺兼容性的严苛要求。先进院科技推出的研铂牌YB6019纳米导电银胶，凭借其突破性的纳米级银粒子分散技术、超低体积电阻率以及快速固化特性，正在重塑电子封装领域的材料标准。本文将从技术原理、性能突破、应用场景三个维度，解析这款产品的创新价值。

一、纳米银粒子：重构导电网络的微观革命

YB6019的核心突破在于其采用的纳米级银粒子分散技术。传统导电银胶依赖微米级银粉构建导电通路，但颗粒间接触面积有限，导致体积电阻率普遍在10⁻³至10⁻⁴Ω·cm量级。而YB6019通过化学还原法与机械球磨工艺的协同优化，将银粒子尺寸控制在20-50纳米范围内，粒径分布标准差（CV值）低于8%。这种超细颗粒具有巨大的比表面积，在树脂基体中形成“点接触-面覆盖”的导电网络，使体积电阻率降至8×10⁻⁶Ω·cm，较传统产品提升2个数量级。

江西某知名企业在实际应用中发现，使用YB6019封装的Mini LED芯片，在100mA驱动电流下，芯片与基板间的接触电阻较传统银胶降低63%，光效提升8%。这得益于纳米银粒子在固化过程中形成的“烧结颈”结构——相邻颗粒通过表面扩散实现冶金结合，形成接近块体银的导电通道。扫描电子显微镜（SEM）观测显示，YB6019固化后的银层孔隙率低于3%，远低于行业平均的8%-12%。

二、快速固化：破解生产效率与可靠性的双重难题

电子封装工艺对固化速度的要求日益严苛。传统环氧树脂基导电银胶需在150℃下固化30分钟，不仅限制了生产线节拍，还可能因热应力导致芯片翘曲。YB6019通过优化有机载体配方，采用改性丙烯酸酯作为基体树脂，配合高效潜伏型固化剂，实现了120℃/5分钟的快速固化工艺。

三、多场景适配：从消费电子到高端功率器件的全覆盖

YB6019纳米导电银胶的突破性不仅体现在性能指标，更在于其对多元应用场景的深度适配。在消费电子领域，江西企业将其应用于柔性电路板（FPC）的电磁屏蔽层连接。纳米银粒子的柔韧性使胶层在5mm弯曲半径下经历5000次弯折后，电阻变化率低于5%，满足可穿戴设备对动态可靠性的要求。

在高端功率器件市场，YB6019正逐步替代传统烧结银膏。某汽车电子商采用YB6019封装SiC MOSFET模块，实测显示：在175℃高温服役条件下，模块接触电阻稳定在0.2mΩ以下，较烧结银膏降低15%；同时，由于无需高压烧结设备，单条生产线投资成本节省约300万元。这种“低温烧结、高温服役”的特性，使YB6019成为第三代半导体封装的理想解决方案。

四、技术延伸：纳米银胶的未来进化方向

YB6019的成功并非终点，而是纳米导电银胶技术迭代的起点。先进院科技研发团队透露，下一代产品将聚焦方向：开发光固化体系，将固化时间进一步缩短至10秒以内，满足超薄芯片封装的需求。此外，针对生物电子领域，团队正在探索具有生物相容性的纳米银胶配方，未来或可应用于可植入式医疗设备。

江西企业的实践表明，纳米导电银胶已从实验室走向规模化应用，其价值不仅体现在性能提升，更在于为电子封装产业提供了一种更高效、更可靠的连接方案。随着YB6019等国产高端产品的崛起，中国企业在电子材料领域的自主可控能力正显著增强，这或许才是这场材料革命最深远的意义。
