PCB贯孔铜浆：电子互连的关键材料与技术创新

在现代电子信息产业中，印刷电路板（PCB）作为电子元器件的“骨架”，其性能直接决定了终端设备的可靠性与集成度。随着5G通信、人工智能、物联网等技术的快速发展，高频高速、高密度互联成为PCB的核心发展方向，而贯孔工艺作为实现多层板层间导通的关键技术，其材料与工艺创新备受关注。其中，PCB贯孔铜浆凭借优异的导电性能、可靠性和工艺适应性，逐渐成为高端PCB制造的核心材料之一。

一、PCB贯孔铜浆的核心价值：从材料特性到技术优势

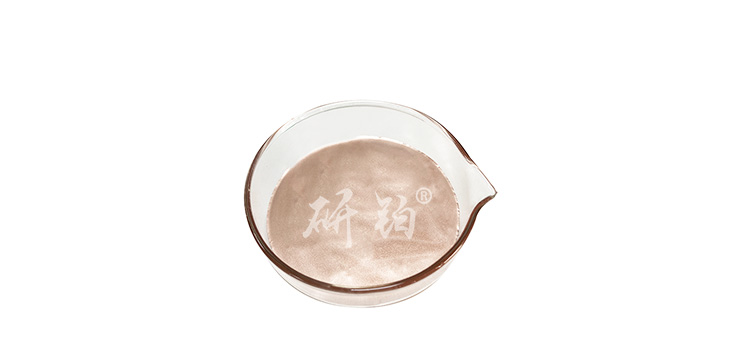

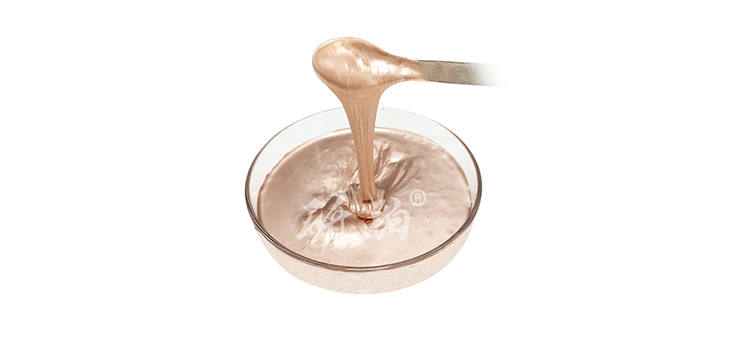

PCB贯孔铜浆是专为印制电路板贯孔工艺设计的导电浆料，主要由高纯度铜粉、树脂基体及特殊添加剂混合而成。其核心作用是通过填充PCB板的导通孔，形成稳定的电气连接，同时提升电路板的机械强度与信号传输效率。

1. 材料特性：导电性与稳定性的双重保障

优质的贯孔铜浆需具备三大核心特性：

高导电性：铜粉含量高且分散均匀，确保导电层电阻率极低，满足高频电路的信号传输需求。例如，研铂牌贯孔铜浆通过优化铜粉粒径与配比，可实现方阻低至2毫欧的导电性能。耐热与耐腐蚀性：能够适应PCB制造中的高温固化工艺（如80-100℃烘箱固化），并在复杂环境中保持稳定性能，避免因氧化或腐蚀导致的导通失效。良好的工艺适配性：具备优异的流动性和触变性，适用于丝网印刷、喷涂等多种工艺，可准确填充不同孔径的导通孔，尤其适用于多层板、高密度互联（HDI）等复杂结构。

2. 技术优势：突破传统工艺瓶颈

相比传统的化学沉铜、电镀等贯孔技术，铜浆贯孔工艺具有显著优势：

成本更低：无需昂贵的电镀设备，材料利用率高，可降低PCB制造成本30%以上。

效率更高：工艺流程简化（如丝网印刷+高温固化），生产周期缩短50%，适合大规模量产。

环保更优：无“三废”排放，符合RoHS等环保标准，减少企业环保处理成本。

适配性更广：适用于刚性板、柔性板（FPC）、刚柔结合板等多种基材，满足消费电子、汽车电子、航空航天等多领域需求。

二、先进院科技：引领贯孔铜浆技术创新与应用

在PCB贯孔铜浆领域，先进院（深圳）科技有限公司（以下简称“先进院科技”）凭借多年技术积累与研发投入，已成为行业领先的材料解决方案提供商。公司聚焦电子材料创新，其自主研发的贯孔铜浆系列产品以“高效能、高可靠性、工艺友好”为核心竞争力，广泛应用于高频电路、多层板、柔性电子等高端领域。

1. 技术突破：从材料配方到工艺优化

先进院科技的贯孔铜浆产品在以下方面实现关键突破：

高纯度铜粉制备：采用纳米级铜粉与特殊包覆技术，提升铜浆的分散性与抗氧化能力，确保长期导电稳定性。环保型树脂体系：开发无溶剂、低VOC的树脂基体，减少生产过程中的环境污染，同时增强铜浆与PCB基材的附着力（剪切强度可达45MPa以上）。快速固化工艺：通过闪灯烧结技术，将固化时间缩短至传统工艺的1/3，大幅提升生产效率。例如，其“闪灯烧结铜浆”可在几秒内完成固化，适用于对产能要求极高的消费电子生产线。

2. 应用场景：覆盖电子制造全链条

先进院科技的贯孔铜浆已广泛服务于电子制造产业链，典型应用包括：

高频通信设备：如5G基站天线、路由器等，铜浆的低损耗特性可减少信号传输衰减，提升设备通信速率。多层高密度PCB：通过准确填充盲孔、埋孔，实现层间互联，支持芯片级封装（SiP）、IC载板等高端产品。柔性电子器件：针对FPC的弯折需求，开发柔韧性铜浆，确保在反复弯折后仍保持导通性能，适用于可穿戴设备、折叠屏手机等。

3. 客户价值：降本增效与质量提升

通过技术创新，先进院科技的贯孔铜浆为客户创造多重价值：

降低生产成本：材料价格相比进口产品低15%-20%，且工艺适配性强，减少设备投资。

提升产品良率：铜浆填充均匀性高，贯孔率可达99.5%以上，降低因孔洞填充不良导致的报废风险。

定制化服务：根据客户需求调整铜浆粘度、固化条件等参数，提供从材料到工艺的一体化解决方案。

三、行业趋势：贯孔铜浆的未来发展方向

随着电子设备向“更小、更快、更可靠”发展，PCB贯孔铜浆将迎来三大发展趋势：

精细化与微型化：针对HDI板的微导通孔（孔径＜0.1mm）需求，开发超细铜粉（粒径＜1μm）铜浆，提升填充精度。

多功能集成：融合导热、屏蔽等功能，开发“导电+散热”一体化铜浆，满足大功率器件的热管理需求。

绿色制造深化：推动无铅、无镉铜浆的研发，响应全球环保法规，助力电子产业可持续发展。

结语

PCB贯孔铜浆作为电子互连的“神经脉络”，其技术水平直接关系到电子信息产业的创新高度。先进院科技等企业通过材料创新与工艺优化，正不断突破行业瓶颈，为高端PCB制造提供更高效、更可靠的解决方案。未来，随着5G、AIoT等技术的深入应用，贯孔铜浆将在电子制造领域发挥更加关键的作用，推动“中国智造”向全球价值链高端迈进。
