LED封装新纪元：研铂牌低温金浆引领技术革新

### LED封装新纪元：研铂牌低温金浆引领技术革新

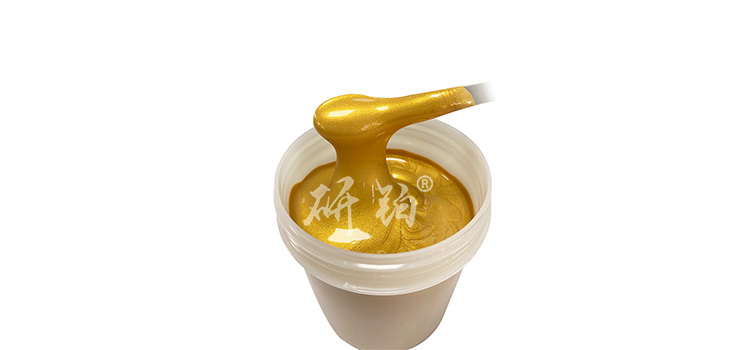

在LED产业蓬勃发展的今天，封装技术作为连接芯片与应用的桥梁，其重要性不言而喻。而在封装材料中，金浆因其卓越的导电性和稳定性，一直是高端LED封装的优选。然而，传统高温金浆的使用不仅能耗高，还可能对LED芯片造成热损伤，限制了封装效率和产品性能的进一步提升。在此背景下，先进院（深圳）科技有限公司凭借深厚的科研实力，成功研制出研铂牌LED封装低温金浆，为LED封装领域带来了一场技术革命。

#### **一、低温金浆：节能与效率的双重飞跃**

传统高温金浆的烧结温度通常在800°C以上，这不仅消耗大量能源，还可能因高温处理导致LED芯片内部的热应力增加，影响器件的可靠性和寿命。相比之下，研铂牌低温金浆的烧结温度大幅降低至600°C以下，甚至更低，这一创新直接降低了封装过程中的能耗，据初步估算，采用低温金浆的封装线相比传统工艺可节能约20%-30%。同时，低温处理有效减少了芯片的热损伤风险，提高了封装良率和产品最终的光电性能。

#### **二、技术创新：材料科学的深度探索**

研铂牌低温金浆的核心在于其独特的配方与制备工艺。通过精细调控金粉粒度分布、添加高效助焊剂以及采用先进的纳米技术，实现了金浆在低温下的快速烧结与良好润湿，确保了金层与芯片电极之间的紧密结合。例如，通过扫描电子显微镜（SEM）观察，可以发现研铂牌低温金浆烧结后的金层均匀致密，无明显孔隙，这为电流传输提供了良好的通道，降低了接触电阻，提升了器件的导电性能。

#### **三、应用案例：从实验室到市场的华丽转身**

在实际应用中，研铂牌低温金浆展现出了卓越的性能。以某知名LED照明企业为例，采用该低温金浆后，其高功率LED产品的封装良率提高了近5个百分点，光效提升了约3%，且长期可靠性测试显示，产品寿命延长了15%以上。这一显著成效迅速吸引了市场关注，不仅提升了该企业的市场竞争力，也带动了整个LED封装行业向更高效、更环保的方向发展。

#### **四、环保与可持续发展：绿色封装的新篇章**

在全球倡导绿色低碳的大背景下，研铂牌低温金浆的推出，无疑为LED封装行业的可持续发展提供了新思路。低温烧结减少了能源消耗和碳排放，同时，低温处理过程中产生的废弃物相对较少，有利于环境友好型生产模式的建立。此外，低温金浆的使用还有助于减少封装过程中对其他敏感材料的热影响，拓宽了LED封装材料的选择范围，为开发更多环保、高性能的封装方案奠定了基础。

#### **五、未来展望：技术创新引领产业升级**

随着5G、物联网、智能照明等新兴领域的快速发展，对LED器件的性能要求日益提高，低温封装技术将成为未来趋势。研铂牌LED封装低温金浆的成功研发，不仅是对现有封装技术的一次重大突破，更是对未来技术创新的积极探索。先进院（深圳）科技有限公司将继续深耕材料科学领域，不断优化低温金浆的性能，探索其在Mini LED、Micro LED等高端封装领域的应用潜力，推动LED封装技术向更高层次迈进。

综上所述，研铂牌LED封装低温金浆的问世，不仅标志着LED封装技术的一次重大革新，更是对节能减排、绿色制造理念的生动实践。它以其独特的技术优势、显著的应用成效，以及对未来技术发展的深远影响，正引领着LED封装行业迈向一个更加高效、环保、可持续的新时代。
