低温导电银浆：电子制造领域的关键材料与先进院科技的创新实践

一、材料特性与技术突破

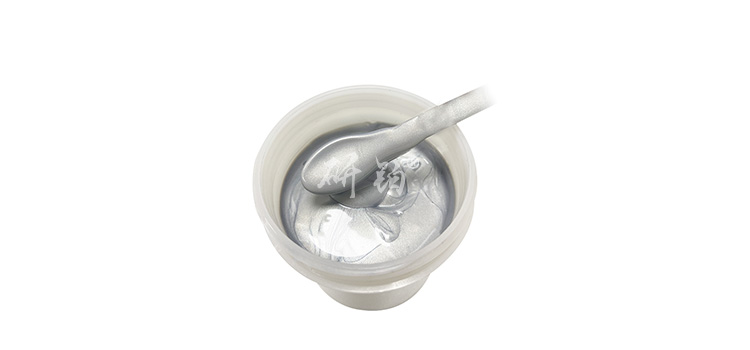

低温导电银浆作为电子制造领域的核心材料，通过在80-150℃低温条件下固化，实现高导电性能与对热敏感基材的兼容性，其主要由银粉、有机载体和添加剂组成。片状银粉通过“搭桥效应”构建高效导电网络，配合环氧树脂或聚氨酯树脂载体，可实现体积电阻率低至10⁻⁶Ω·cm量级，且在85℃/85%RH环境下经1000小时老化后电阻变化率小于15%。先进院（深圳）科技有限公司（以下简称“先进院科技”）在该领域深耕多年，其研发的低温共烧陶瓷（LTCC）导电银浆采用特殊玻璃粉配方，在650-850℃空气气氛下烧结，与陶瓷基板结合强度达4B级以上，同时兼顾高导热性与高频信号传输稳定性，成为通信、微波组件等领域的优选材料。

二、核心性能与行业标准

低温导电银浆的性能指标涵盖导电稳定性、柔韧性、界面结合力与印刷适性。例如，柔性基材用银浆需通过10万次弯折测试（曲率半径3mm），电阻变化率控制在20%以内；细线印刷能力需达到线宽/线距≤30μm。先进院科技的研铂系列低温银浆在PET、PI基材上附着力达4B级，触变指数3.8，可实现200目丝网印刷下的精密图形边缘控制，其EMI信号屏蔽膜产品方阻低至20mΩ，透明光学PET涂布纳米银线技术更是突破了柔性显示领域的导电与透光平衡难题。

三、多领域应用场景

柔性电子与新能源汽车：在折叠屏手机中，低温银浆用于OLED模组FPC电路连接；新能源车领域，先进院科技的研铂600银浆应用于车载柔性加热膜，在-40℃至105℃环境下电阻稳定性达±5%，某新能源车型除霜系统采用其银浆加热线，功率密度1.2W/cm²时仍保持均匀发热。
光伏与半导体封装：异质结（HJT）太阳能电池依赖低温银浆制作栅线电极，双面印刷工艺配合先进院科技的低电阻银浆，可使转换效率提升0.5%，每瓦成本下降0.08元。
医疗与物联网：可植入式传感器采用生物相容性改良银浆，固化温度低于100℃，银离子释放量控制在0.3μg/cm²/天以下，满足ECG电极等医疗设备的安全需求。

四、先进院科技的技术创新与市场布局

先进院科技以“材料创新驱动产业升级”为核心，近年来在复合化、绿色化方向取得突破：其石墨烯/银复合浆料电阻率降低40%，银用量减少30%；无溶剂银浆VOC含量控制在50ppm以下，通过热压工艺实现零排放。在LTCC领域，公司开发的银浆与陶瓷基板共烧匹配性优异，已批量应用于5G基站射频元件；在汽车电子领域，研铂600系列银浆支持模内电子（IME）技术，使中央控制台集成系统减重30%，生产效率提升40%。

五、行业趋势与未来展望

随着柔性电子、可穿戴设备及新能源产业的爆发，低温导电银浆市场需求持续增长。先进院科技正布局4D打印纳米银墨水、可拉伸导电银浆（断裂伸长率180%）等前沿技术，同时推动银包铜、纳米银等低成本方案落地。未来，材料复合化（如银-碳纳米管协同）、工艺智能化（AI调控印刷参数）将成为主流，而先进院科技凭借在低温烧结、界面工程领域的技术积累，有望在5G、物联网、绿色能源等场景中占据更核心地位。

低温导电银浆的技术演进不仅推动了电子制造的轻量化与精密化，更成为“双碳”目标下节能减排的关键抓手。先进院科技通过持续创新，正将材料性能与产业需求深度融合，为全球电子产业升级提供核心支撑。
