超高磁导率吸波材料：电磁干扰治理的核心材料及先进院科技的技术突破

在电子设备高频化、集成化的趋势下，电磁干扰（EMI）已成为制约设备性能提升的关键瓶颈。超高磁导率吸波材料凭借其在宽频段内高效吸收电磁波的特性，成为解决电磁污染、提升设备电磁兼容性（EMC）的核心方案。先进院(深圳)科技有限公司（以下简称“先进院科技”）作为新材料技术方案解决商，其研发的研铂牌超高磁导率吸波材料，通过独特的材料设计与多重损耗机制，在减少电磁波反射与散射方面展现出卓越性能，为航空航天、5G通信、军事隐身等领域提供了关键技术支撑。

超高磁导率吸波材料的核心原理与技术优势

超高磁导率吸波材料的核心在于通过高磁导率特性实现电磁波能量的高效转化。当电磁波入射时，材料内部的磁偶极子在交变电磁场作用下产生振动，通过磁滞损耗、涡流损耗等机制将电磁能转化为热能散发，从而显著衰减电磁波强度。与传统吸波材料相比，其技术优势体现在三方面：

宽频带吸收：通过优化材料成分（如铁氧体、羰基铁粉等）与微观结构（如梯度多层设计），可在100MHz至3GHz频段内实现90%以上的吸收率，覆盖微波、毫米波等关键通信频段。

阻抗匹配设计：通过调控材料介电常数与磁导率的比值，实现与自由空间的阻抗匹配，减少电磁波在材料表面的反射，确保更多能量进入材料内部被吸收。

环境适应性：先进配方使其具备耐高温（部分产品可承受-55℃至200℃）、耐磨损等特性，满足复杂工况下的长期稳定工作需求。

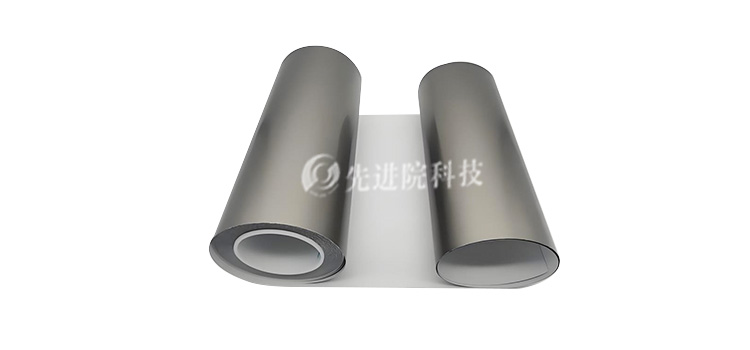

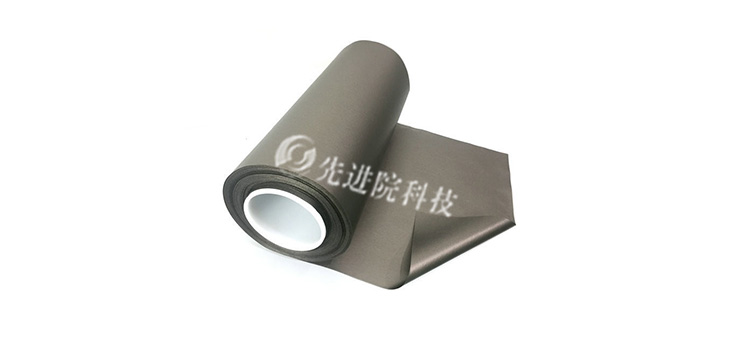

先进院科技的研铂牌材料：技术创新与性能突破

作为国内领先的吸波材料解决方案提供商，先进院科技深耕材料配方与工艺创新，其研铂牌超高磁导率吸波材料在多项关键指标上实现突破：

1. 高磁导率与低损耗的平衡

研铂牌材料采用纳米级磁性颗粒（如镍锌铁氧体、纳米铁粉）与高分子基体复合工艺，磁导率（μ’）在1MHz频段下可达250以上，且磁损耗（tanδ）低于0.05，远优于传统铁氧体材料（磁导率通常低于150）。这一特性使其在无线充电、RFID抗金属干扰等场景中，既能高效引导磁场集中，又能避免能量浪费。

2. 多层结构优化与宽频吸收

通过“阻抗渐变层+高损耗吸收层”的多层结构设计，研铂牌材料将有效吸波频段拓宽至1GHz至18GHz，覆盖5G基站（3.5GHz、毫米波）、雷达系统等核心应用场景。例如，在5G基站天线罩涂覆中，该材料可使电磁干扰导致的信号丢包率减少30%以上，同时降低设备工作温度约15℃。

3. 恶劣环境下的稳定性

针对航空航天、军事等高温场景，研铂牌材料通过引入陶瓷相（如碳化硅、钛酸钡）提升耐高温性能，在150℃环境下磁导率保持率超过90%，且耐磨损性能达到ASTM D3389标准中的4H级别，使用寿命较传统材料延长50%以上。

应用场景与产业价值

超高磁导率吸波材料的应用已渗透到军民两用领域，成为现代科技的“电磁卫士”：

军事隐身技术：在战机、舰艇表面涂覆研铂牌材料，可降低雷达反射截面（RCS）达10-20dB，提升装备隐蔽性；
       5G通信与EMC治理：用于基站射频模块、智能手机主板，减少电磁辐射对周边设备的干扰，保障信号传输稳定性；
       新能源与工业设备：在海上风电塔筒涂覆中，材料可吸收海风摩擦产生的静电干扰，保护内部传感器正常工作；在无线充电系统中，通过抑制金属涡流效应，提升能量传输效率至95%以上。

先进院科技的数据显示，其研铂牌材料已服务于国内多家军工企业、通信设备制造商，并出口至东南亚、欧洲市场，2024年相关产品营收同比增长40%，印证了市场对高性能吸波材料的迫切需求。

未来趋势：多功能集成与绿色制造

随着5G-A、6G技术的推进，吸波材料正朝着**“薄型化、多功能化、绿色化”**方向发展。先进院科技已启动下一代产品研发，计划通过以下技术路径实现升级：

导热-吸波一体化：将高导热填料（如石墨烯、碳化硅）引入材料体系，实现“吸波+散热”双重功能，解决5G基站、芯片等高功率设备的热管理难题；

智能可调控设计：探索磁导率动态可调技术，通过外加磁场或温度刺激，实现材料吸波频段的实时切换，适配复杂电磁环境；

环保工艺优化：采用水性涂层、可回收基材，降低生产过程中的VOC排放，推动吸波材料产业向低碳化转型。

结语

超高磁导率吸波材料是现代电磁技术发展的“隐形基石”，其性能直接影响电子设备的可靠性、安全性与智能化水平。先进院科技以研铂牌材料为核心，通过持续的技术创新，不仅打破了国外高端吸波材料的技术垄断，更推动了国内电磁功能材料的产业化进程。未来，随着新材料、新结构、新工艺的深度融合，超高磁导率吸波材料将在6G通信、量子计算、空天探测等前沿领域发挥更大价值，为构建绿色、高效的电磁生态系统提供关键支撑。
