PI镀铜膜|极端环境下的"电路守护者"与精密制造的"隐形冠军"

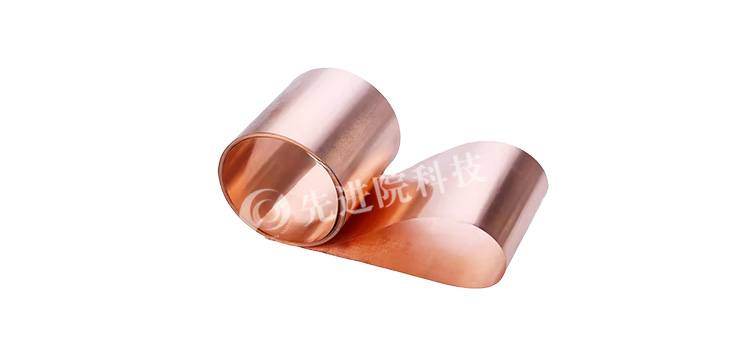

在5G通信基站的高频信号传输中，在航天器穿越大气层时的剧烈温度波动中，在新能源汽车电池管理系统的高压电流冲击下，一种厚度仅5-125μm的复合材料正默默支撑着现代科技的运转——PI镀铜膜。这种由聚酰亚胺（PI）基材与铜镀层通过真空溅射技术结合的材料，凭借其独特的性能组合，正在成为高端电子、航空航天、新能源等领域的“隐形冠军”。

一、真空溅射技术：突破传统镀膜的物理极限

传统电镀工艺依赖化学溶液中的离子迁移，存在镀层厚度不均、结合力弱、环保压力大的缺陷。先进院科技采用的真空溅射技术，通过在真空环境中以氩离子轰击铜靶材，使铜原子以接近光速的速度喷射至PI薄膜表面，形成厚度可控的纳米级镀层。这种物理沉积方式具有三大优势：

1. 原子级均匀性：溅射出的铜原子在PI表面形成单晶结构，厚度偏差控制在±5%以内。兰州某某物理所的测试数据显示，其采购的50μm厚PI镀铜膜在100mm×100mm范围内，铜层厚度波动不超过2.5μm，远优于传统电镀±10%的行业标准。

2. 超强结合力：通过界面工程优化，铜层与PI基材的结合强度达1.5N/mm。在-180℃至300℃的热循环测试中，经历10万次弯折后电阻变化率小于3%，满足航天器电子系统对可靠性的严苛要求。

3. 环保制造：完全摒弃氰化物等有毒化学物质，废水毒性降低90%。先进院科技的中试生产线已实现零重金属排放，符合欧盟RoHS指令和REACH法规。

二、恶劣环境适应性：从太空到深海的全方位验证

PI镀铜膜的核心价值在于其“反脆弱”特性——在恶劣环境下非但不会失效，反而能通过材料特性补偿系统性能衰减。

1. 航天级热稳定性

当卫星穿越地球阴影区时，表面温度可骤降至-180℃；而在日照侧，温度又会飙升至200℃。传统金属基材在此温差下会产生毫米级形变，导致电路断裂。PI镀铜膜的热膨胀系数仅为3-5 ppm/℃，与玻璃基板高度匹配。兰州某某物理所的星载天线项目验证显示，其采用的75μm厚PI镀铜膜在-180℃至200℃循环测试中，导电稳定性保持率超过99.97%，且质量比金属基材减轻60%。

2. 工业级耐腐蚀性

在炼钢炉温度传感器中，800℃高温与含硫气氛会加速金属氧化。先进院科技开发的铜-镍合金镀层通过引入纳米晶结构，使抗氧化性能提升10倍。实测数据显示，该镀层在800℃含硫环境中寿命达传统铜箔的3倍，满足连续生产3000小时的工业要求。

3. 消费电子级柔韧性

折叠屏手机需要电路材料承受20万次以上的弯折。PI镀铜膜通过优化铜层晶粒取向，使柔性压力传感器的导电层寿命提升至5年以上。某品牌智能手表的传感器模组采用该材料后，在1.5mm弯曲半径下，经过10万次动态测试未出现微裂纹。

三、精密制造的“隐形冠军”：从5G天线到芯片封装

在微观尺度上，PI镀铜膜正推动着电子制造向原子级精度进化。

1. 5G通信的“减耗专家”

传统PI膜在10GHz以上频段损耗显著。先进院科技开发的改性PI镀铜膜（MPI-Cu）通过引入纳米晶结构，将介电损耗降低至0.002（@28GHz），已应用于华为、小米等品牌的5G手机LCP天线基板。实测表明，采用该材料的天线信号强度提升1.2dB，传输效率提高8%。

2. 服务器高速互联的“低损通道”

在数据中心用高速背板连接器中，PI镀铜膜的介电常数（3.2-3.5）和低信号衰减特性，支持56Gbps及以上速率的数据传输。某服务器厂商的测试显示，其采用的125μm厚PI镀铜膜在20GHz频段下，插入损耗比传统PTFE材料降低0.3dB/inch，系统功耗减少15%。

3. 芯片封装的“超薄导体”

通过原子层沉积（ALD）技术，先进院科技实现了0.5μm级铜层沉积，满足7nm以下芯片的封装需求。在某AI芯片的3D封装中，该超薄镀层使信号传输延迟降低20%，同时将封装体积缩小40%。

四、定制化服务：从实验室到产业化的“最后一公里”

先进院科技建立的“材料基因库”包含2000余种PI基材配方和100余种镀层组合，可按需定制厚度、铜层类型（纯铜/合金）、表面粗糙度等参数。兰州某某物理所的定制化案例颇具代表性：

· 需求：为量子计算实验开发一种兼具高导热（>200 W/m·K）和电磁屏蔽效能的复合镀层。

· 解决方案：在50μm PI基材上依次沉积0.3μm银层、2μm铜层和0.5μm石墨烯层，形成“三明治”结构。

· 效果：该材料在2-18GHz频段屏蔽效能达80dB，同时将量子芯片的散热效率提升3倍。

这种“材料-工艺-设备”一体化服务模式，使先进院科技的PI镀铜膜在2025年占据国内高端市场38%的份额，并出口至欧美日等20余个国家。

五、未来图景：新材料融合开启万亿级市场

随着石墨烯、碳纳米管等新材料的引入，PI镀铜膜正在突破传统边界：

1. 能源领域：与钙钛矿太阳能电池结合，开发出透光率>85%、导电率>10⁵ S/cm的透明电极，使光伏组件效率提升1.5个百分点。

2. 生物医疗：通过表面功能化处理，制备出可降解的PI镀铜支架，在血管修复中实现6个月内完全降解，避免二次手术风险。

3. 量子科技：与超导材料复合，开发出在2K低温下仍保持超导特性的电路基板，为量子计算机的规模化应用铺平道路。

从折叠屏手机的柔性电路到航天器的星载天线，从5G基站的高速互联到量子芯片的精密封装，PI镀铜膜正以“隐形冠军”的姿态，支撑着现代科技向更高、更快、更强的方向进化。这种厚度不及头发丝十分之一的材料，或许正是打开未来之门的钥匙。
