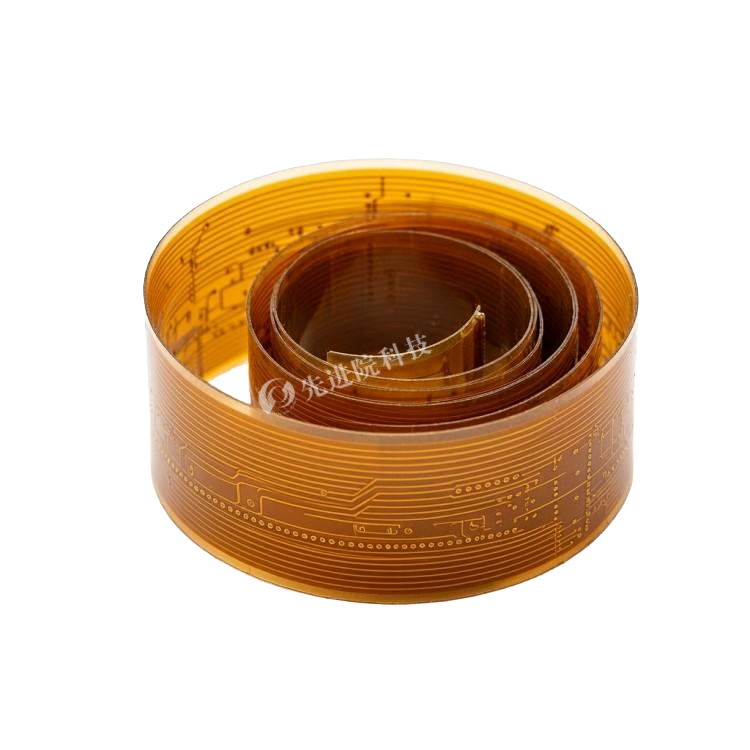

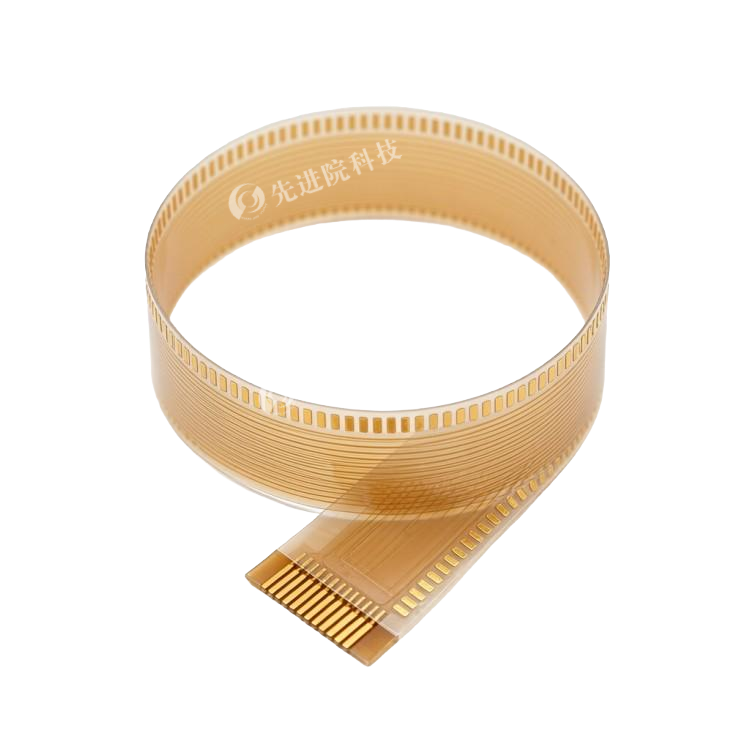

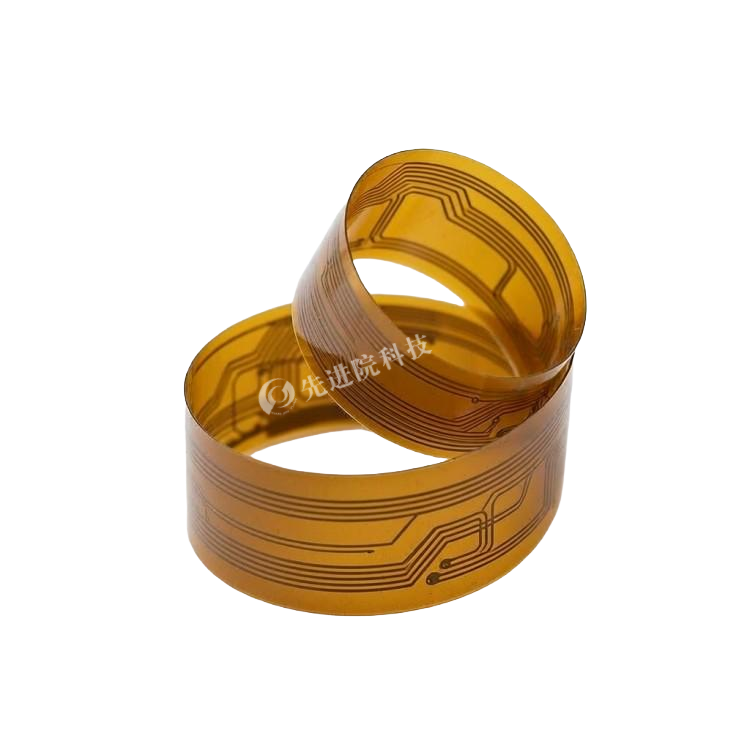

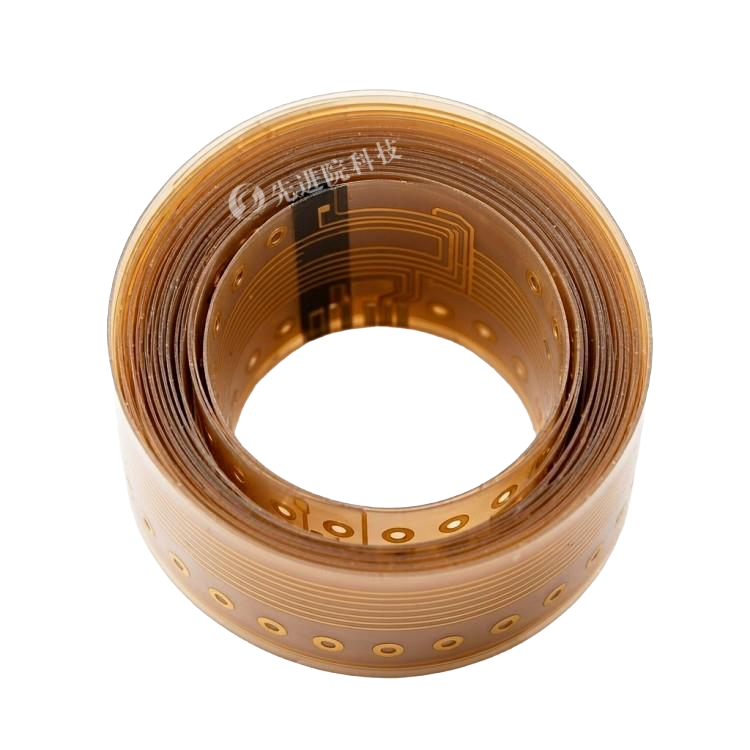

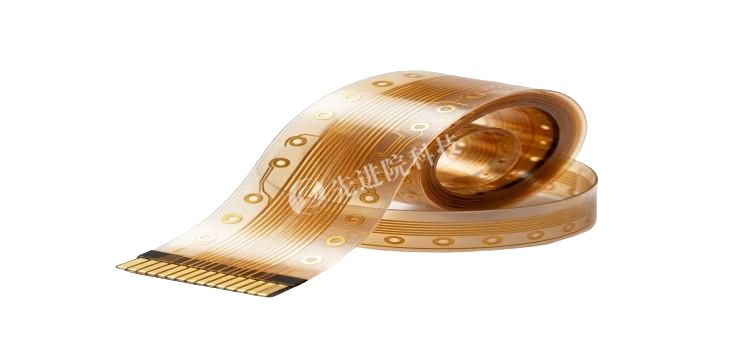

医疗影像设备超导互联组件

产品定位

先进院（深圳）科技有限公司超导互联组件，是医疗影像设备中实现超导磁体系统与低温冷却系统、电子控制系统高效协同的关键部件，广泛应用于MRI、PET-CT、粒子治疗等高端医疗影像与治疗设备。

核心功能

• 低温传导：采用高纯度无氧铜或超导材料构建低温通道，保障液氦/液氮冷却剂在-269℃（4.2K）环境下稳定循环，维持磁体超导状态。
• 信号传输：在极低温环境下实现高精度电信号/射频信号无损传输，降低传统导线热噪声对影像质量的干扰。
• 结构支撑：承担磁体系统与外部设备机械连接，兼顾轻量化与抗振动性能，防止微小位移影响磁场均匀性。

材料与技术特点

超导材料选择

低温互联设计

热收缩匹配设计，降低温度变化引起的应力开裂风险；采用多层绝热结构（MLI）与高真空环境（<10⁻⁴ Pa）减少热辐射与对流传热；通过电镀金/银层降低接触电阻，防止局部发热引发磁体失超。

典型应用场景

• MRI设备：1.5T/3T临床机型中负责磁体线圈与梯度线圈低温连接，影响磁场均匀性（<0.5ppm/cm³）和信噪比；7T科研机型需采用Nb₃Sn或HTS材料，承受更高磁场与机械应力。
• PET-CT设备：在超导环探测器中集成低温冷却与高速数据传输，提升时间分辨率（<200ps）和空间分辨率（<1mm）。
• 粒子治疗设备：用于质子治疗系统超导磁体多级同步控制，保障束流精度（<0.1mm）。

行业痛点与解决方案

• 液氦依赖：针对液氦供应紧张、运维成本高的问题，推动零液氦消耗技术与HTS材料应用，突破低成本制备工艺。
• 失超保护：集成电压/温度探头等失超检测传感器，实现毫秒级响应；设计铜编织带+陶瓷绝缘层等多级能量吸收结构。
• 长期可靠性：采用无氧铜镀金工艺减少接触面氧化，通过有限元分析（FEA）优化机械结构，避免应力集中。

安装与维护建议

• 避免在组件附近使用强磁场设备，防止干扰；液氦充注时缓慢升温至室温，防止热冲击开裂。
• 每6个月检查组件接触电阻，建议<1μΩ；每年进行失超保护系统功能测试，确保响应时间<50ms。
• 供应商选择建议关注具备超导材料研发能力的厂商，并参考低温疲劳测试报告（如ASTM E1450标准）。

未来发展方向

先进院（深圳）科技有限公司将持续推进铁基超导体、二硼化镁（MgB₂）等低成本材料研究，探索3D打印低温组件、集成化设计、无线传输及物联网+AI智能运维，助力医疗影像设备向高场强、低能耗、便携化方向发展。

公司信息

先进院（深圳）科技有限公司聚焦医疗影像设备超导互联组件研发，面向MRI、PET-CT、粒子治疗等应用场景，提供低温传导、信号传输与结构支撑一体化解决方案，推动准确医疗向基层医疗机构普及。

注：以上产品详情依据文案内容整理，具体材料选型、技术参数及测试报告以实际项目与产品规格为准。

定制服务

先进院科技提供医疗影像设备超导互联组件全流程定制服务，涵盖：

• 超导材料选型：NbTi、Nb₃Sn、YBCO高温超导等材料匹配不同场强与应用需求
• 低温互联设计：热收缩匹配设计、多层绝热结构（MLI）、高真空环境、电镀金/银层防失超方案
• 失超保护方案：集成电压/温度探头，设计铜编织带+陶瓷绝缘层等多级能量吸收结构
• 机械与结构优化：有限元分析（FEA）优化机械结构，抗振动与轻量化设计
• 测试验证：低温疲劳测试（ASTM E1450）、接触电阻测试、失超保护系统功能测试
• 应用场景定制：MRI（1.5T/3T/7T）、PET-CT、粒子治疗等设备适配
• 联合研发：铁基超导体、MgB₂低成本材料、3D打印低温组件、物联网+AI智能运维等前沿方向合作
