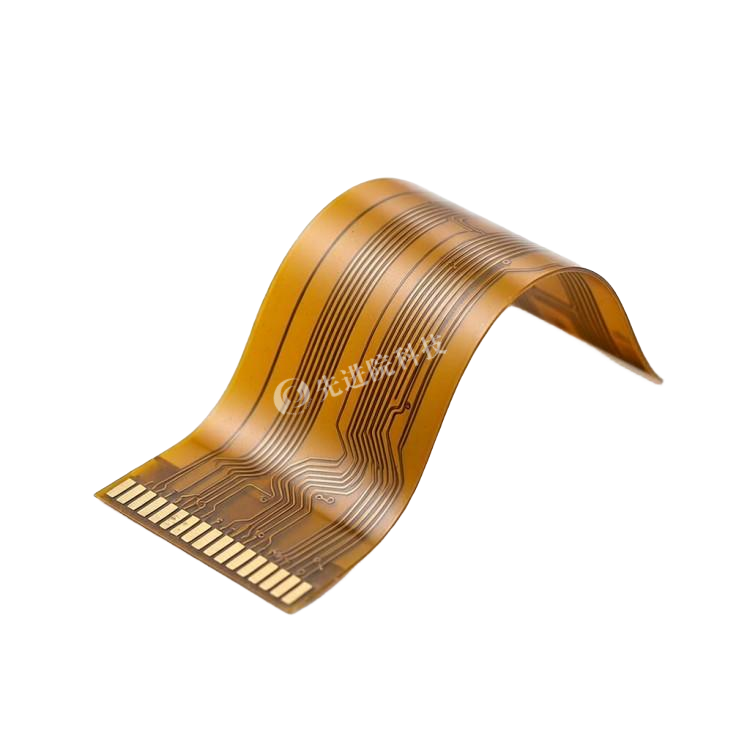

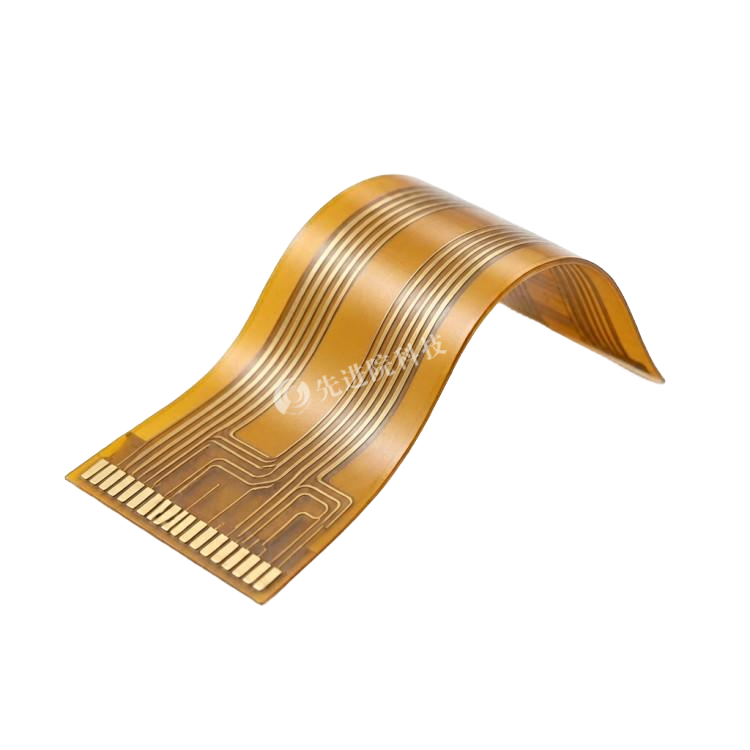

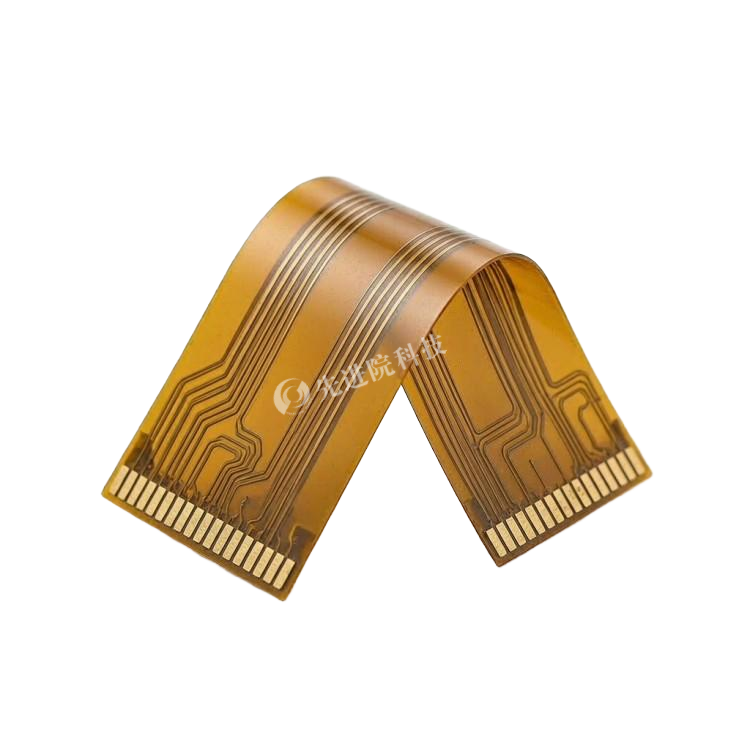

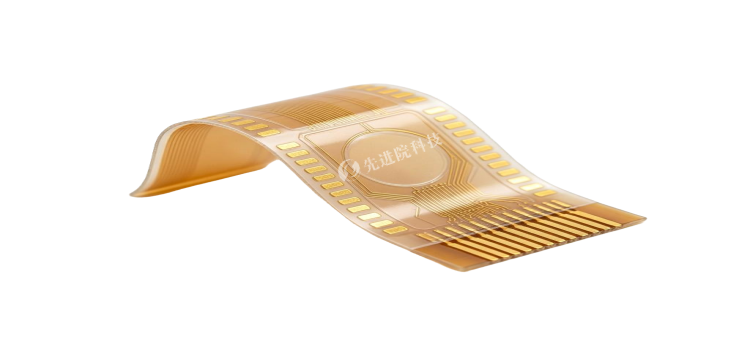

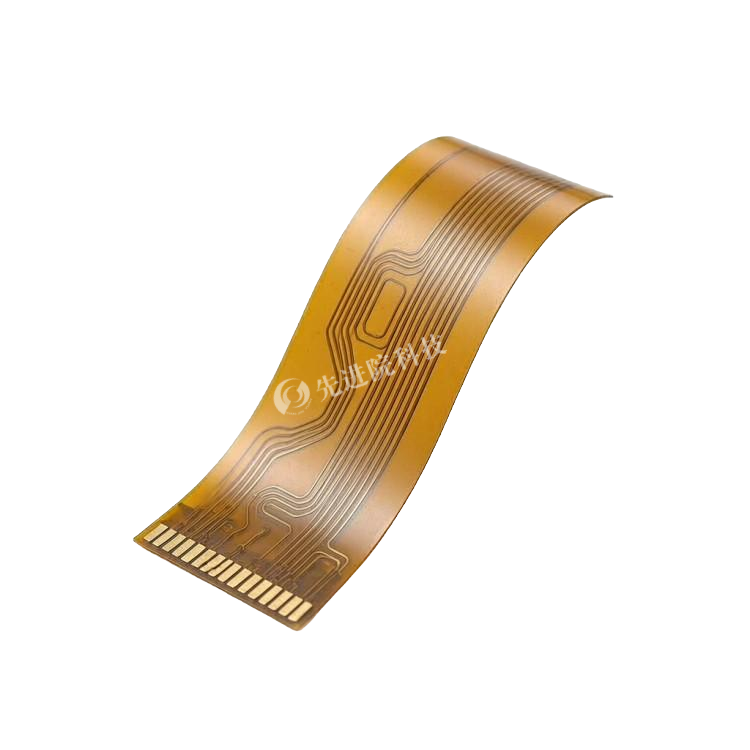

临床超导影像设备FPC解决方案

产品概述

先进院（深圳）科技有限公司面向临床超导影像设备，提供高可靠柔性印刷电路（FPC）定制开发服务。方案围绕低温耐受、高磁场抗干扰、高密度高频信号传输、机械稳定性及生物兼容性需求，覆盖材料选型、结构设计、制造工艺控制与测试验证，支持MRI/PET-CT等场景的差异化定制。

应用领域：MRI、PET-CT等临床超导影像设备，用于超导磁体、梯度线圈、射频线圈等核心部件连接。

核心特性

• 极端低温适应：支持-269℃液氦温度至室温循环测试，低温改性PI基材可选，降低脆化、分层与开裂风险。
• 高场抗干扰：镀铜/镀银聚酰亚胺屏蔽层（厚度≥18μm），结合多点接地与磁珠滤波，抑制涡流和共模噪声。
• 高密度高频传输：支持64-256通道集成，线宽/线距≤50μm，阻抗控制±10%；高频区域可选罗杰斯4350B等低Dk材料（Dk<3.5）。
• 机械可靠性：动态弯曲区采用“S”形/“双S”走线，最小弯曲半径≥3倍FPC厚度，满足梯度线圈振动环境下的抗疲劳要求。
• 生物兼容与灭菌兼容：无铅化符合RoHS，材料可通过ISO 10993生物相容性测试，支持EO或伽马射线灭菌。
• 刚柔结合设计：静态区可采用FR4补强，动态区采用纯PI柔性区，兼顾支撑强度与弯折寿命。

参考技术规格

设计与工艺支持

先进院（深圳）科技有限公司可提供从材料选型、叠层设计、屏蔽与接地设计、阻抗仿真（如ANSYS HFSS）到低温焊接、等离子清洗、AOI检测的工艺落地支持。针对低温脆化、磁场干扰和成本优化，可采用低温改性PI+石墨烯增强、刚柔结合结构、关键区域高频材料+非关键区普通PI拼版等方案。

验证与行业实践参考

方案设计可参考行业头部企业实践：MRI线圈FPC通过-269℃至室温1000次循环测试；PET-CT探测器FPC采用双面镀铜屏蔽+磁珠滤波，共模噪声抑制≥40dB，并通过伽马射线50kGy剂量测试。具体测试项目与验收指标可按项目定制。

定制服务

先进院科技提供临床超导影像设备FPC全流程定制服务，涵盖：

• 材料选型：杜邦Kapton MT+、钟渊化学Apical AV等低温PI基材，罗杰斯4350B高频材料，3M 9471LE低温粘合剂
• 叠层与结构设计：刚柔结合结构（FR4补强+纯PI柔性区）、“S”形/“双S”走线、多层板设计
• 屏蔽与接地设计：镀铜/镀银PI屏蔽层（≥18μm），多点接地（间距≤50mm），磁珠滤波
• 阻抗仿真与优化：ANSYS HFSS阻抗仿真，50Ω±10%特性阻抗控制
• 制造工艺：低温焊接、等离子清洗、无铅Sn-Ag-Cu回流焊、AOI 100%检测
• 可靠性验证：-269℃至室温循环测试、共模噪声抑制测试、伽马射线剂量测试
• 应用场景定制：MRI超导磁体、梯度线圈、射频线圈连接；PET-CT探测器等场景适配
• 医疗合规支持：RoHS无铅化、ISO 10993生物相容性、EO/伽马射线灭菌兼容
