一文看石墨散热膜及其行业应用解析

时间:2021-07-26浏览次数:787

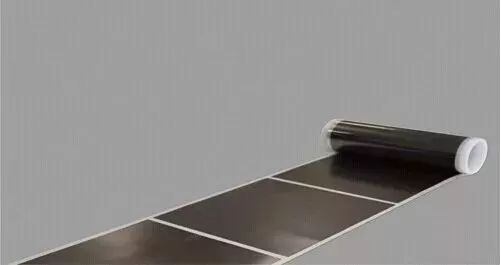

石墨膜也就是石墨散热膜,其实就是导热石墨片,它是一种纳米先进复合材料,能够适应任何表面均匀导热,并且具有EMI电磁屏蔽效果。


石墨散热膜的简介




石墨烯散热膜,其实是一种全新的导热散热材料,它具有独特的晶粒取向,主要是沿两个方向均匀导热,片层状结构可很好地适应任何表面,屏蔽热源与组件的同时改进消费类电子产品的性能。


石墨导热片同时可以解决方案独特的散热和隔热性能组合让导热石墨成为热量管理解决方案的杰出材料选择。导热石墨片平面内一般都是具有150-1500 W/m-K范围内的超高导热性能。


导热石墨材料它的化学成分主要是单一的碳(C)元素,其实这是一种自然元素矿物,薄膜高分子化合物是可以通过化学方法高温高压下石墨化薄膜,因为石墨膜里面的碳元素是非金属元素,但是却有金属材料的导电,导热性能,而且还具有象有机塑料一样的可塑性,并且还有特殊的热性能,它的化学稳定性、润滑和能涂敷在固体表面的等等一些良好的工艺性能,因此,导热石墨在电子、通信、照明、航空及国防军工等许多领域都得到了广泛的应用。


导热石墨材料是可以通过一系列不同的热量管理解决应用给需求日益广泛的工业散热领域带来新的技术方案,导热石墨材料产品同时它也提供了电子工业热量管理的创新新技术。导热石墨它也通过在减轻器件重量的情况下提供更优异的导热性能解决方案各种方案。


散热石墨膜有效的解决电子设备的热设计难题,石墨膜同时还广泛的应用于电子产品散热当中。石墨散热材料已大量应用於通讯工业、医疗设备,笔记本,手机等散热当中。

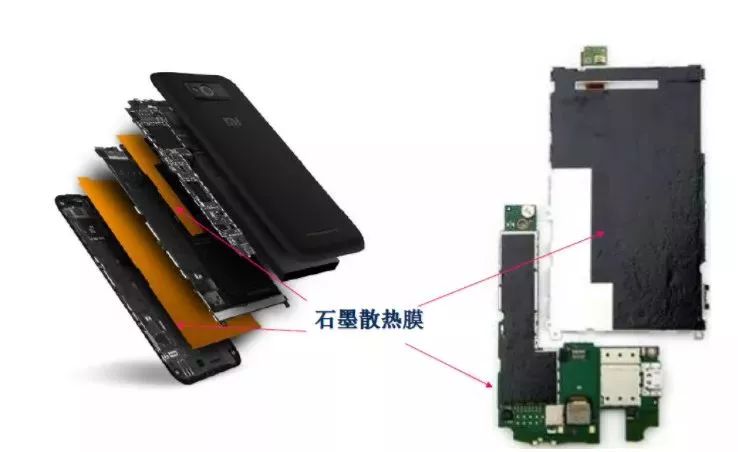

智能手机采用了石墨散热膜解决散热问题







手机散热石墨怎么贴
智能手机主板PCB上的CPU/Flash芯片产生的热量经过石墨膜均匀传递到中间的金属钢托及框架,同时把CPU高发热芯片的热量迅速平均到整个石墨膜的平面。



芯片热量同时传递到钢托表面的大片石墨膜,在平面内热量得以充分均匀散开,消除了局部热点,使芯片能处在适宜的工作温度范围内,使性能得到[敏感词]的发挥。

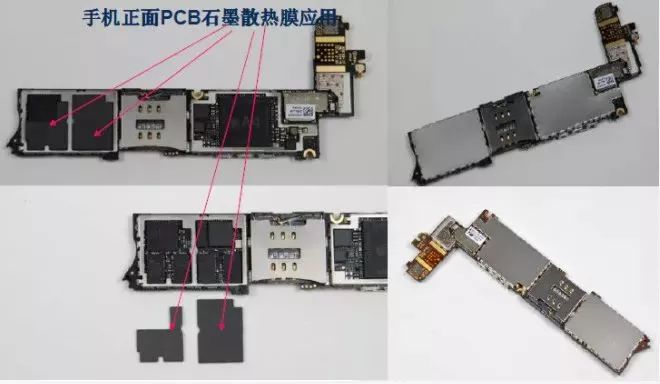

智能手机PCB屏蔽罩石墨膜散热主要把热量均布在PCB主板,避免局部热点和避免芯片超过工作温度范围避免死机的情况。


手机内的热量经过高导热石墨膜重新分布,通过手机外壳和大面积触摸屏进行有效的散热,通过低导热系数的机壳[敏感词]化的表面积把热量均匀的传递到手机外部。石墨膜的均温特性,可以消除芯片局部过热的温度,解决长时间手持高温造成的不适。
