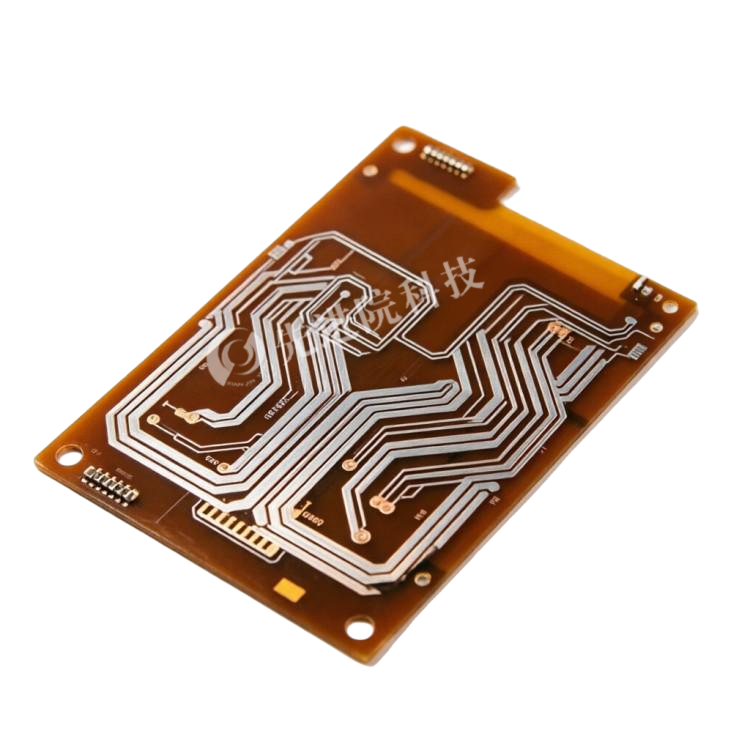

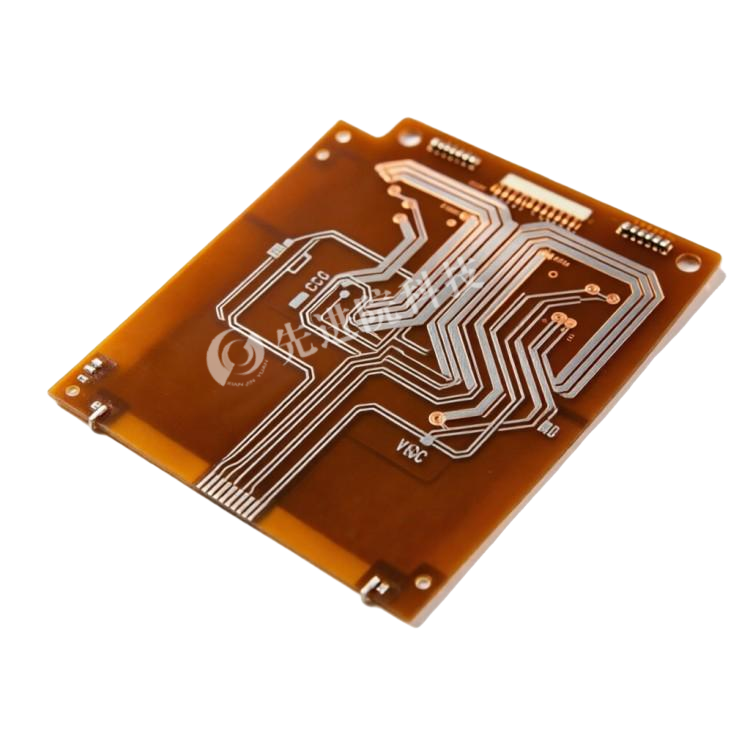

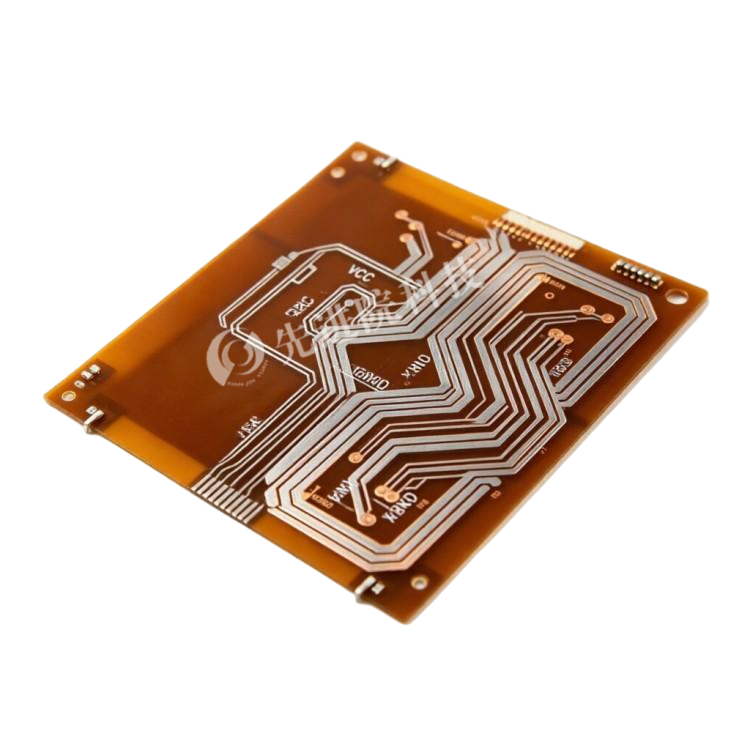

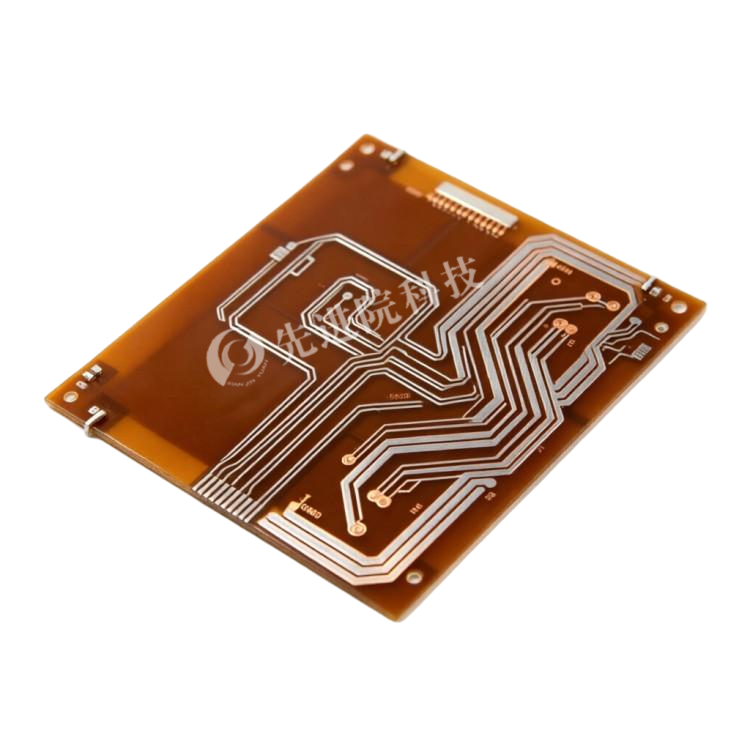

低温环境稳定FPC

产品概述

先进院（深圳）科技有限公司依托航天级FPC制造经验，推出面向极端低温环境的稳定型FPC。该产品针对-40℃至-60℃环境下常见的材料脆化、导电性能下降、层间剥离等问题，从材料选择、设计优化、工艺改进和测试验证四个维度进行系统优化，可在-60℃极端低温下保持稳定工作，满足航天、极地科考、新能源汽车等严苛应用需求。

核心优势

超宽温域可靠性

采用杜邦Kapton MT等低温改性PI基材，配合压延铜（RA铜），通过-100℃至+125℃温度循环测试，寿命可达15年。

低温材料体系

• 基材：优先选用低温改性PI，Tg可低至-200℃；高可靠性场景可局部采用LCP，-100℃仍保持柔韧性。
• 导体：压延铜延展性优于电解铜，低温下不易断裂；可选低温固化银浆、PEDOT:PSS导电聚合物。
• 胶粘剂：选用低温韧性环氧（如Henkel LOCTITE 3621）或耐低温丙烯酸胶，避免低温脆化。

抗应力结构设计

• 避免直角弯折，采用圆角过渡，半径≥0.5mm。
• 弯折区域增加PI补强板，分散应力。
• 建议层数≤4层，采用对称堆叠设计，降低CTE失配风险。
• 焊盘尺寸比常规设计增大20%，避免密集布局，预留热膨胀空间。

低温适应性制造工艺

• 低温等离子清洗，提升基材表面活性与附着力。
• 铜箔预拉伸0.5%-1%，释放低温收缩应力。
• 阶梯式升温层压：室温→80℃→120℃，真空层压压力0.5-1.0MPa。
• 低温固化≤100℃，并在-40℃环境下预冷24小时释放残余应力。

严苛测试验证

应用领域

航天领域

先进院（深圳）科技有限公司采用Kapton MT基材+压延铜的FPC，已通过-100℃至+125℃温度循环测试，寿命达15年。

极地科考

某设备FPC在-60℃环境下动态弯折5万次无断裂，电阻变化率仅2.3%。

新能源汽车

电池管理系统FPC采用低温韧性环氧胶，在-40℃下通过5G加速度、10小时振动测试。

成本与供应链

低温改性PI基材价格比常规PI高30%-50%，可通过优化设计减少用量。若成本敏感，可在关键弯折区域局部使用LCP，其余部分用PI，平衡性能与成本。先进院（深圳）科技有限公司具备航天级FPC经验，工艺稳定性高，可为客户提供从材料选型、结构设计到测试验证的一站式支持。

结语

通过材料、设计、工艺和测试的协同优化，先进院（深圳）科技有限公司低温环境稳定FPC可在-60℃极端低温下实现稳定工作，为航天、极地、新能源等领域提供高可靠柔性电路解决方案。

定制服务

先进院科技提供低温环境稳定FPC全流程定制服务，涵盖：

• 材料选型：杜邦Kapton MT等低温改性PI基材、压延铜（RA铜）、LCP局部补强
• 结构设计：圆角过渡、PI补强板、对称堆叠、焊盘尺寸优化等抗应力方案
• 工艺定制：低温等离子清洗、铜箔预拉伸、阶梯式升温层压、低温固化等工艺
• 测试验证：低温存储、温度循环、动态弯折、电气测试、振动测试等全套可靠性验证
• 成本优化：关键区域局部使用LCP，其余部分用PI，平衡性能与成本
