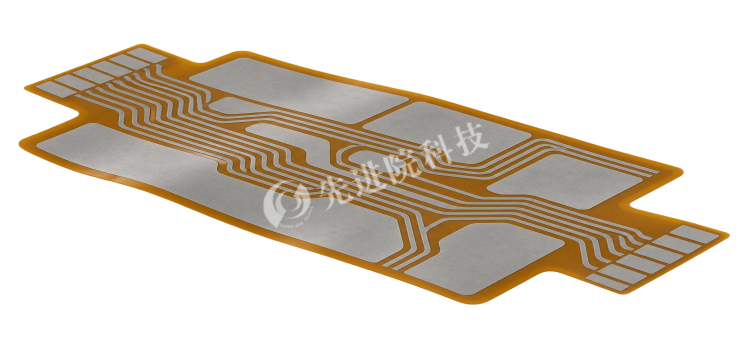

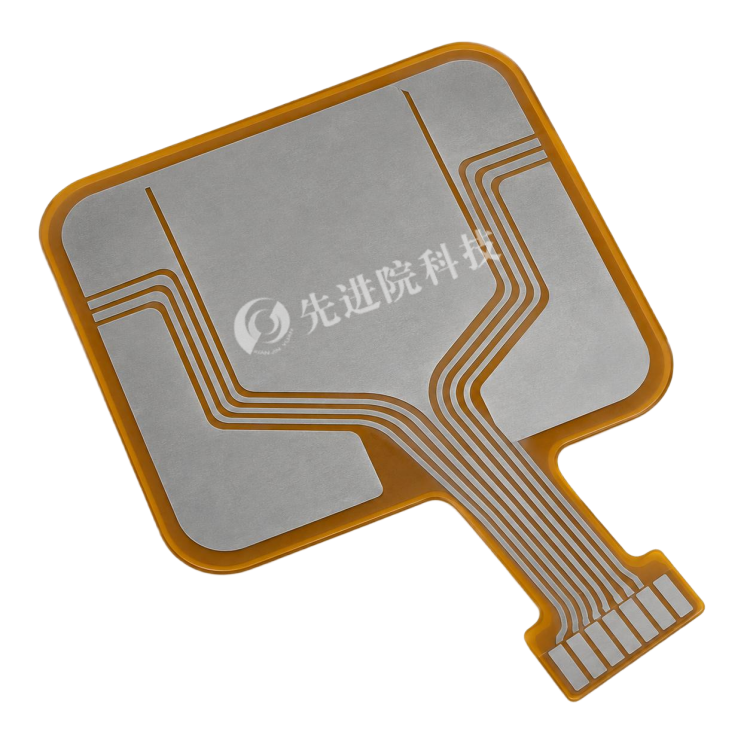

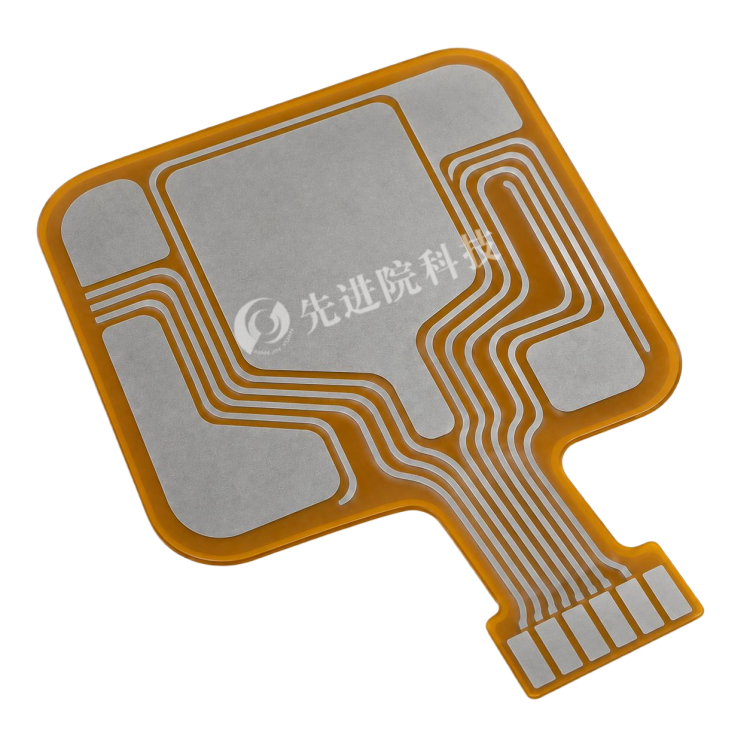

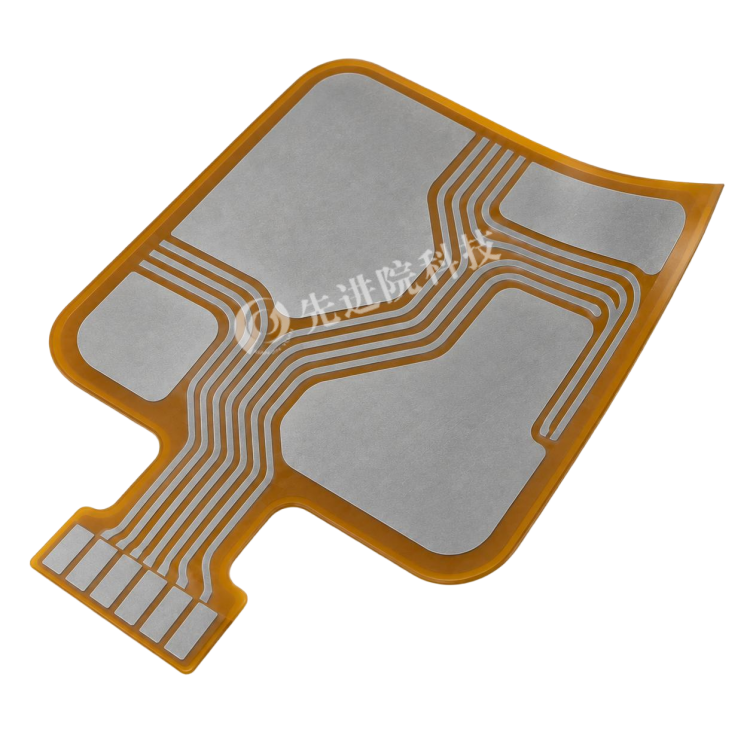

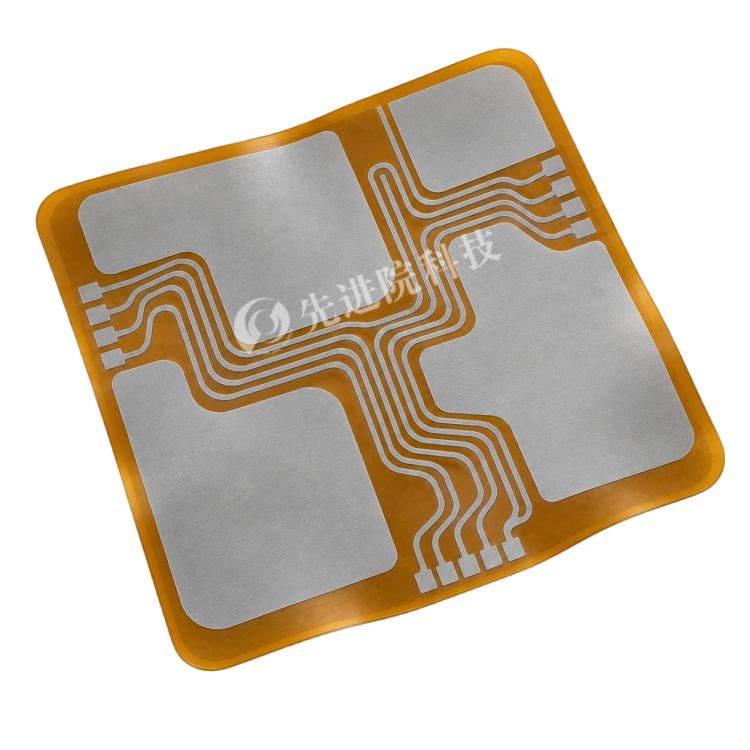

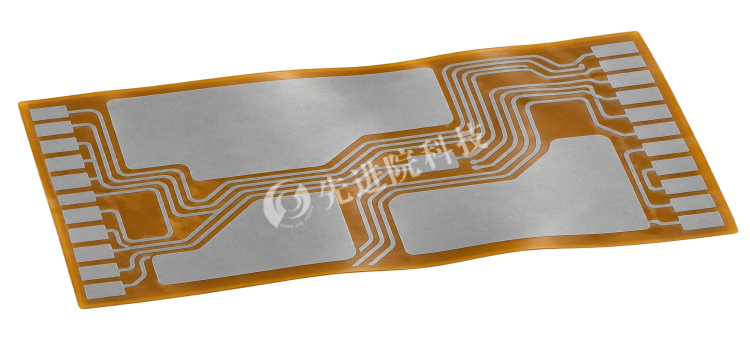

无卤环保超导软板

一、产品概述

先进院（深圳）科技有限公司推出的无卤环保超导软板，融合无卤化、超低电阻与柔性结构三大特性，面向消费电子、新能源汽车、航空航天等高端电子场景。产品采用PI/LCP基材，厚度0.05-0.3mm，耐温超260℃；导体选用银包铜粉、石墨烯复合材料等，电阻低于5mΩ/cm²，信号损耗较传统软板降低30%以上，符合RoHS、REACH等国际环保标准，是电子产业绿色转型的高性能柔性电路解决方案。

二、核心优势

• 无卤环保：不含溴、氯等卤素，燃烧不释放二噁英等有毒气体，符合RoHS、REACH。
• 超低损耗：纳米级导体材料，电阻<5mΩ/cm²，信号传输损耗降低30%-40%。
• 柔性耐温：PI/LCP基材，厚度0.05-0.3mm，耐高温>260℃，支持高密度弯折。
• 高精线路：激光直接成型，线宽/线距≤20μm，适合高频高速信号。
• 高可靠焊接：沉金≥0.05μm，沉银≥0.1μm，通过IPC-TM-650 2.6.8测试。
• 绿色制造：等离子清洗替代化学清洗，废水排放减少80%，符合ISO 14001。

三、技术参数

四、材料与工艺

• 导体层：微米级银颗粒与树脂混合导电浆料，LDS激光直接成型，实现高精度线路。
• 绝缘层：无卤环氧树脂或PPO，Dk稳定在3.2-3.8，Df<0.005，适合高频信号。
• 覆盖层：热固性丙烯酸胶或感光型覆盖膜，耐化学腐蚀性提升50%，满足IPC-6013。

• 环保处理：等离子清洗，废水排放减少80%，符合ISO 14001环境管理体系。


五、应用场景

消费电子

折叠屏手机超薄软板支持20万次弯折，信号损耗较传统FPC降低40%；可穿戴设备通过ISO 10993-10皮肤刺激性测试。

新能源汽车

BMS耐高温软板贴合电池包曲面，通过AEC-Q200，故障率降至0.02%；车载娱乐系统支持5G，延迟<1ms。

航空航天

轻量化软板密度1.2g/cm³，减重30%，通过MIL-STD-810G振动测试，适用于低轨卫星。

六、认证与标准

产品参考并符合：RoHS、REACH、IPC-6013、IPC-TM-650 2.6.8、AEC-Q200、MIL-STD-810G、ISO 10993-10、ISO 14001、IEC 61249-2-21、UL 746E、IPC-4101C等。可通过TÜV、SGS等第三方认证。

七、行业挑战与解决方案

• 成本问题：无卤材料成本较FR-4高40-60%。采用银包铜粉替代纯银，成本降低25%；自动化产线提升良率至98%。
• 技术壁垒：超细线路<15μm易短路。引入AI视觉检测，缺陷识别率99.9%；动态弯折测试优化设计。
• 标准缺失：参考国际标准，通过第三方认证增强竞争力。

八、未来趋势

• 材料迭代：石墨烯/聚合物复合材料替代银浆，导电性提升50%，成本降低40%。
• 工艺升级：3D打印软板实现复杂结构一体化成型，生产周期缩短70%。
• 市场增长：2023-2028年全球无卤软板市场CAGR约12%，2028年达85亿美元。

定制服务

先进院科技提供无卤环保超导软板全流程定制服务，涵盖：

• 基材选型：PI、LCP等无卤柔性基材，厚度0.05-0.3mm可定制
• 导体材料定制：银包铜粉、石墨烯复合材料、微米银颗粒导电浆料等方案
• 线路精度：LDS激光直接成型，线宽/线距≤20μm超精细线路
• 表面处理：沉金、沉银等工艺定制，满足不同焊接与可靠性需求
• 环保认证：提供RoHS、REACH、IPC-6013、AEC-Q200等标准符合性支持
• 联合研发：支持石墨烯复合材料、3D打印软板等前沿方向合作
