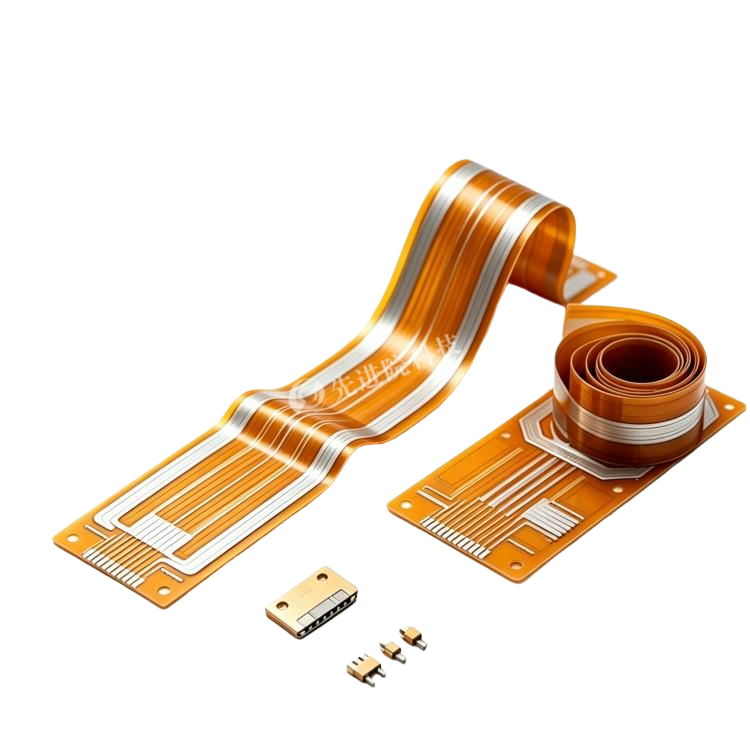

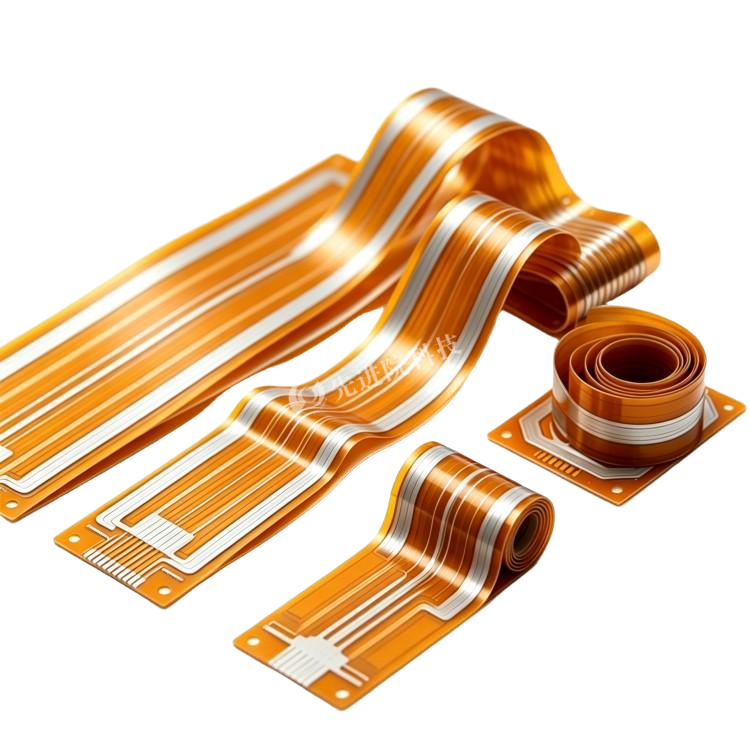

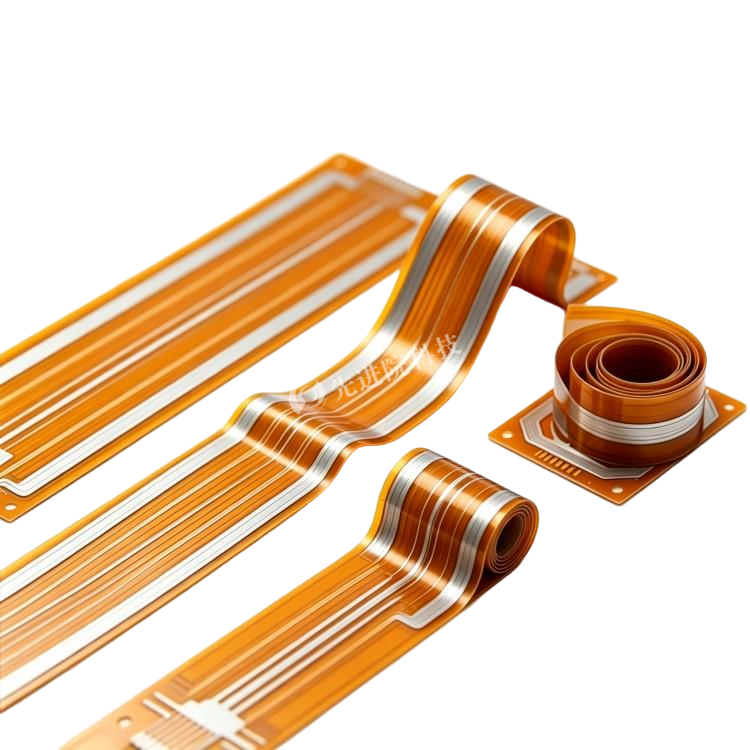

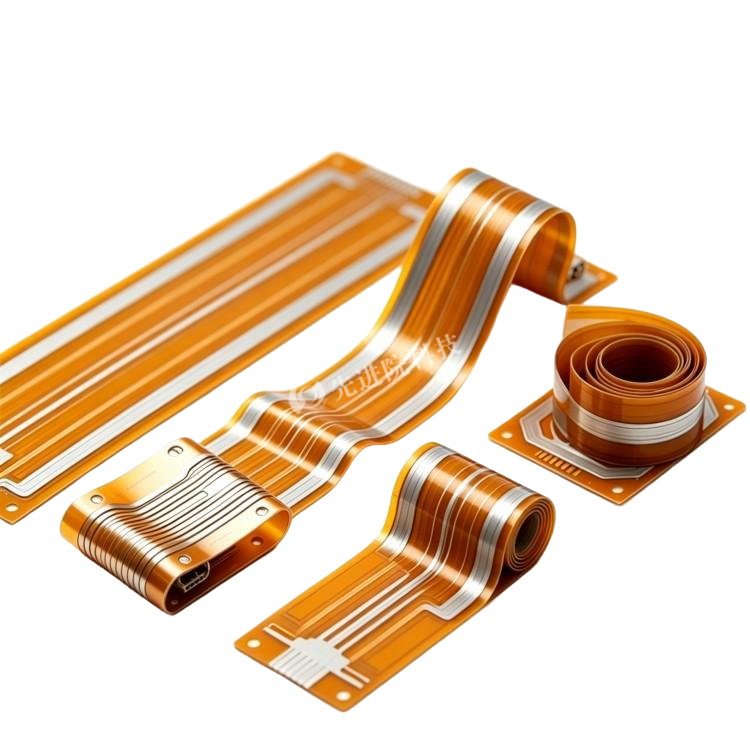

2oz厚铜超导FPC软板

一、产品概述

先进院（深圳）科技有限公司推出的2oz厚铜超导FPC，是以聚酰亚胺（PI）或聚酯薄膜（PET）为基材的柔性印刷电路板。其铜层厚度2oz约70μm，显著高于常规0.5oz–1oz产品，具备更强的电流承载能力与散热性能。

需要说明的是：此处“超导”并非严格物理意义上的零电阻超导，而是FPC行业语境下的超低电阻、高效导热，通常通过高纯铜箔、表面黑化处理等方式实现。

二、核心优势

• 高电流承载：2oz铜箔载流能力约为1oz的2倍以上，可减少线路层数，降低整体厚度。
• 优异散热：厚铜层可作为热沉快速导出热量，LED照明应用中可降低结温10–15℃，延长寿命30%以上。
• 高可靠性：厚铜增强线路刚性，降低弯折断裂风险，适合机器人关节等动态应用；配合IP67级防护，可应对潮湿、盐雾等环境。
• 高频低阻：适用于5G基站、电机控制器等对信号衰减敏感的场景。

三、典型规格与工艺参数

注：以上为典型值或应用案例数据，具体以项目规格书为准。

四、制造工艺关键点

• 材料选择：高Tg PI膜耐高温；RA铜耐弯折但成本较ED铜高20%–30%。
• 蚀刻优化：厚铜蚀刻难度大，需动态调整蚀刻时间、药液浓度与喷淋压力，避免侧蚀和断裂。
• 层压压合：低温预压排除气泡，高温高压确保铜箔与基材结合，防止分层。

• 表面处理：沉金提升焊接可靠性，适合高频信号；OSP成本低，适合一次性焊接。


五、典型应用场景

新能源汽车

BMS电池管理系统、电机控制器，厚铜FPC连接电池模组，实时监测电压/温度。

消费电子

可穿戴设备、折叠屏手机，铰链区域FPC耐反复弯折。

工业控制

机器人关节动态弯折，替代传统线束，减重约30%。

医疗设备

内窥镜摄像头模组，超薄设计兼顾高精度厚铜工艺。

六、选型建议

• 明确需求：根据设备功率计算铜厚，如10A电流建议≥2oz；动态弯折优先RA铜+PI基材，静态应用可用ED铜降本。
• 供应商评估：优先选择具备IATF 16949、ISO 13485认证能力的厂商，并查看新能源汽车、折叠屏等领域案例。
• 成本优化：关键区域采用2oz铜，其余区域用1oz；通过拼板设计提高材料利用率。

七、行业挑战与趋势

当前2oz厚铜FPC面临成本较高、良率低5%–10%、厚铜蚀刻“蘑菇效应”等挑战，需借助LDI激光直接成像提升精度。未来方向包括石墨烯增强铜箔、半加成法（SAP）实现≤20μm超细线路与厚铜共存，以及嵌入温度/应力传感器的智能FPC。

定制服务

先进院科技提供2oz厚铜超导FPC全流程定制服务，涵盖：

• 铜厚定制：0.5oz–3oz铜箔厚度可选，满足不同载流与散热需求
• 基材选型：PI/PET基材，高Tg PI如杜邦Kapton HN可选
• 铜箔类型：压延铜（RA）耐弯折，电解铜（ED）成本优化
• 表面处理：沉金、OSP等工艺可选，匹配高频或一次性焊接场景
• 结构设计：关键区域2oz铜+其余区域1oz混合设计，兼顾性能与成本
• 认证支持：IATF 16949、ISO 13485等体系认证，满足汽车与医疗行业要求
