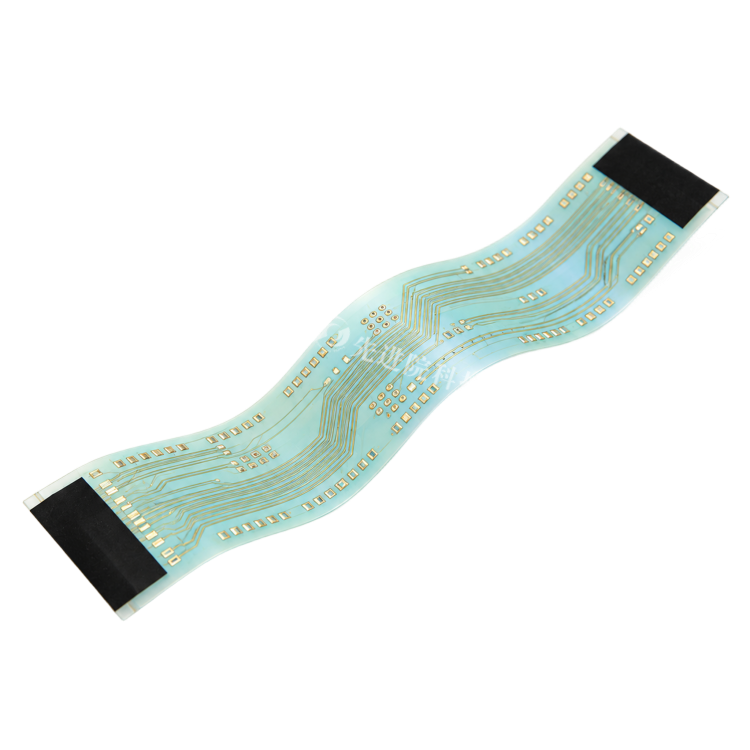

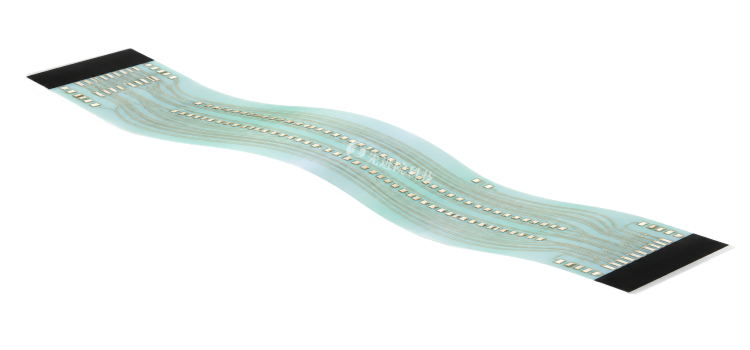

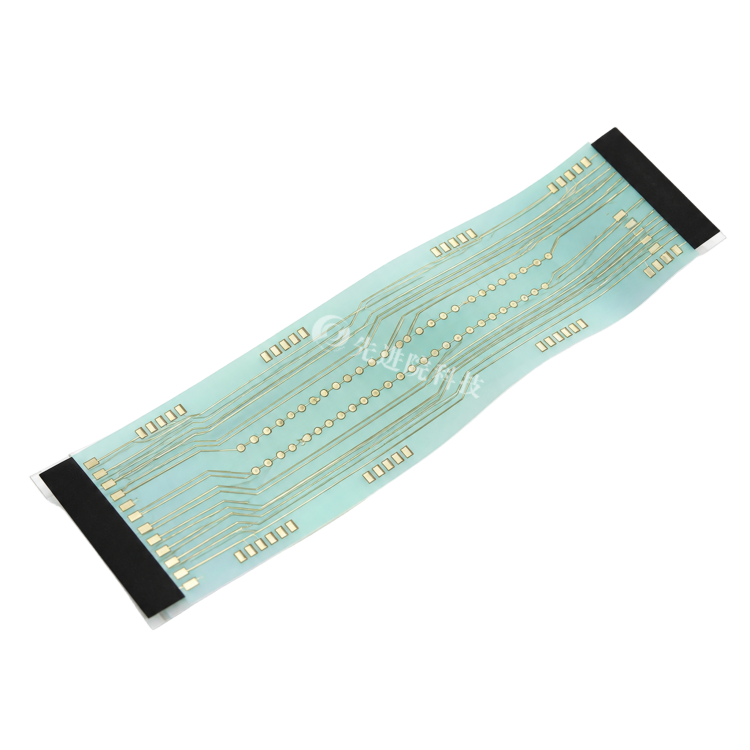

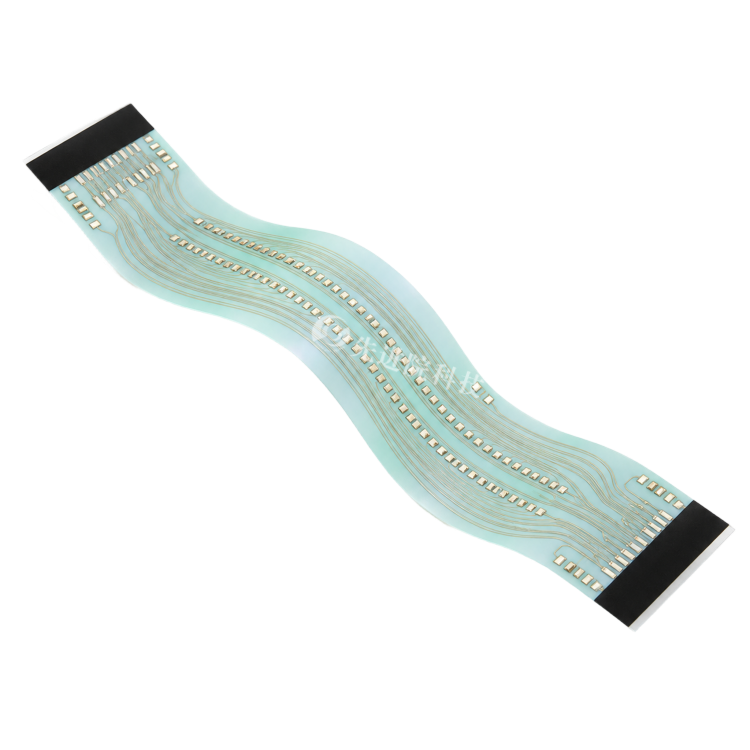

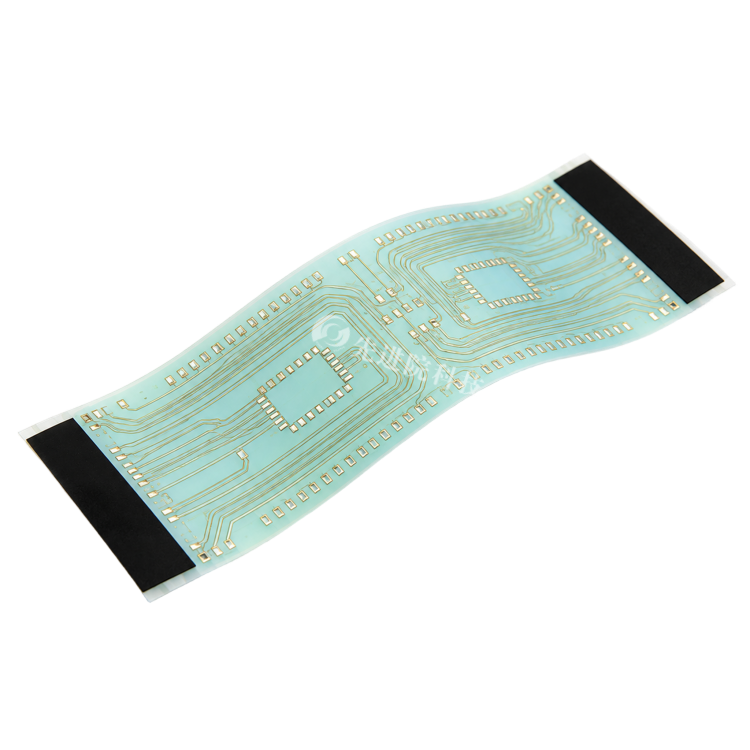

无胶超导FPC基材

先进院(深圳)科技有限公司无胶超导FPC基材,采用无胶化与超导改性技术,通过化学镀铜、激光活化、纳米压印等实现铜箔与PI直接结合,降低厚度与信号损耗,提升散热和可靠性;材料掺杂石墨烯/碳纳米管,优化高频低阻传输。产品具备薄、快、稳、环保优势,适用于折叠屏、可穿戴、汽车雷达、BMS、医疗内窥镜、量子计算及卫星通信,助力下一代柔性电子升级。
服务热线

13826586185

无胶超导FPC基材

产品概述

无胶超导FPC基材是面向高端柔性电子领域的革新材料。传统FPC由铜箔、胶黏剂、聚酰亚胺(PI)三层构成,而本产品通过“无胶化+超导改性”技术,实现铜箔与PI基材直接结合,并在特定条件(如低温或高频)下具备接近超导体的低电阻特性,显著降低信号损耗与能量损耗。


核心突破

  • 无胶化:摒弃传统胶黏剂,减少层间厚度30%-50%,提升信号传输效率。
  • 超导性:通过材料改性或纳米技术,在低温、高频等条件下实现近超导低阻传输,降低能量损耗。

技术原理

  • 无胶化路径:化学镀铜法、激光活化技术、纳米压印技术。
  • 超导实现方式:PI中掺杂石墨烯、碳纳米管形成三维导电网络;低温冷却进入超导状态;优化铜箔晶体结构(如单晶铜)减少高频趋肤效应。

产品优势

优势项目 说明
信号完整性 无胶层减少衰减,高频损耗可低至0.1dB/cm以下,适用于5G、毫米波
散热效率 厚度减薄使热阻降低40%,适合AI服务器、电动汽车BMS等高功率密度设备
可靠性增强 无胶结构避免胶层老化分层,寿命延长至15年以上
成本优化 省去胶黏剂,单平方米成本降低15%-20%;生产周期缩短30%,良率提升至98%以上
环保效益 无VOC排放,符合RoHS、REACH等标准

应用场景

消费电子

折叠屏手机弯折寿命超20万次;可穿戴设备续航提升50%。

汽车电子

支持77GHz毫米波雷达,提升探测精度;适应150℃以上高温BMS信号传输。

工业与医疗

工业机器人降低电机驱动损耗;医疗内窥镜支持360°弯折,减少图像失真。

前沿科技

量子计算低温超导连接;卫星通信Ka/V波段高速数据传输。

选型建议

关注基材厚度(<20μm)、铜箔粗糙度(Ra<0.1μm)、高频损耗(Dk<3.5@10GHz);优先选择通过AEC-Q200、IPC-6013等认证的厂商;评估异形切割、嵌入式元件等定制能力,并参考折叠屏、汽车雷达等成功案例数据。

市场趋势

预计2025年全球无胶FPC市场规模达80亿美元,年复合增长率超15%;PEEK、LCP等新型基材逐步替代PI,耐温性突破300℃;AI缺陷检测推动良率提升至99.5%。

先进院(深圳)科技有限公司无胶超导FPC基材以“薄、快、稳”为核心特性,正重塑高端电子产品设计边界,助力下一代电子设备向更高性能、更小体积、更可靠方向升级。

定制服务

先进院科技提供无胶超导FPC基材全流程定制服务,涵盖:

  • 无胶化工艺定制:化学镀铜法、激光活化技术、纳米压印技术等路径选择
  • 超导改性方案:PI掺杂石墨烯/碳纳米管三维导电网络、单晶铜晶体结构优化、低温超导方案
  • 基材与规格定制:PI/PEEK/LCP等基材选型,厚度、铜箔粗糙度等参数定制
  • 异形切割与嵌入式元件:支持复杂结构加工与元件嵌入设计
  • 认证支持:AEC-Q200、IPC-6013等体系认证,RoHS、REACH环保标准符合性支持
  • 联合研发:支持新型基材、AI缺陷检测等前沿方向合作

先进院(深圳)科技有限公司


公司地址:深圳市宝安区新桥街道新沙路中星大厦8楼

定制热线:0755-22277778

业务咨询:13826586185(段先生)

企业官网:www.xianjinyuan.cn
