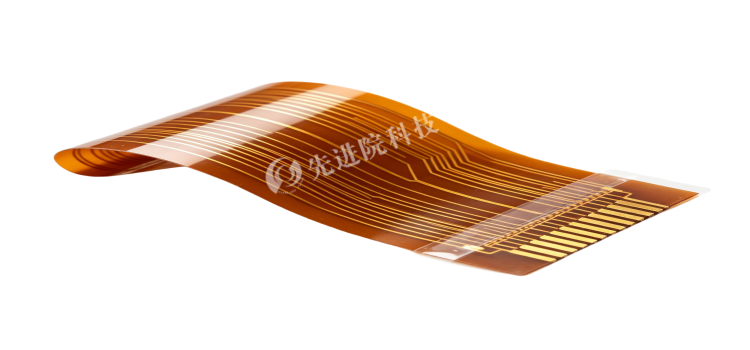

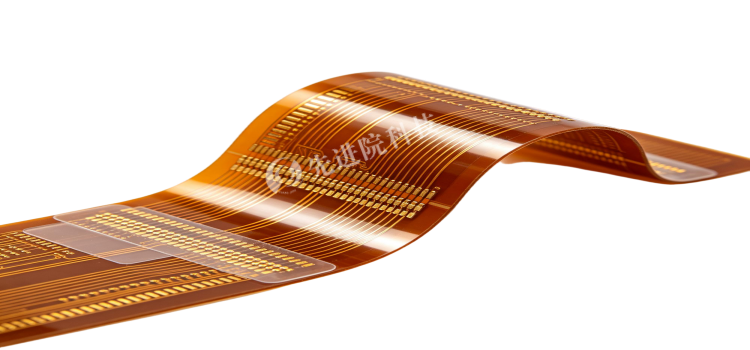

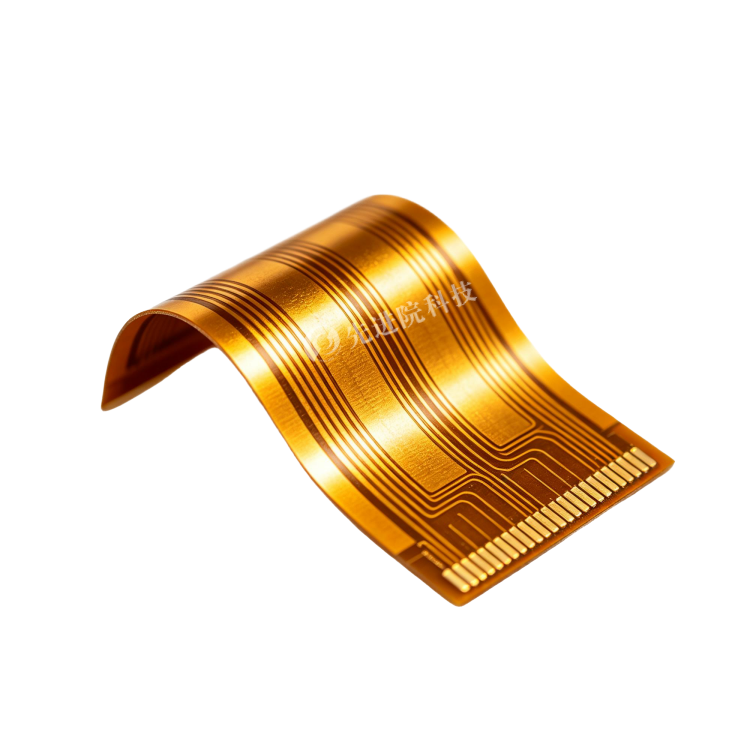

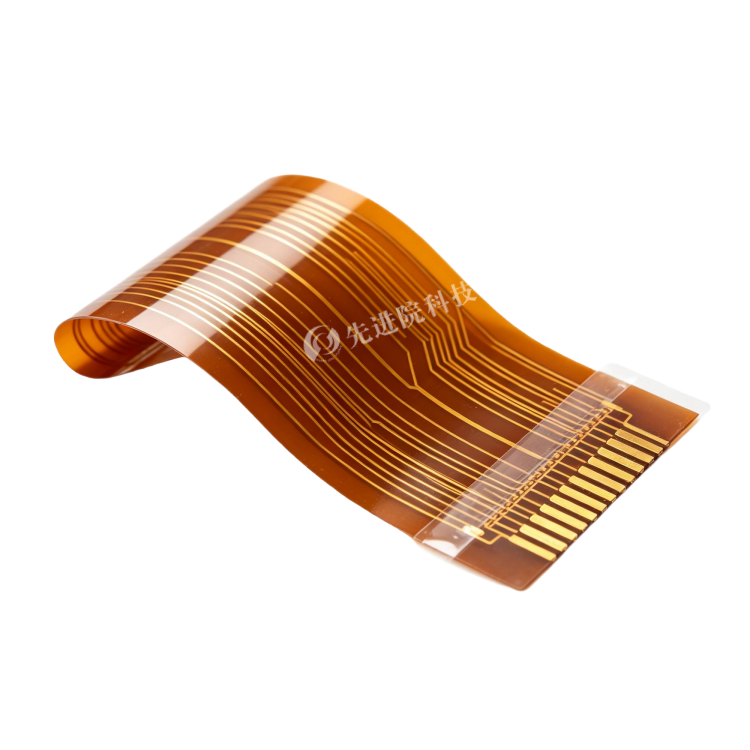

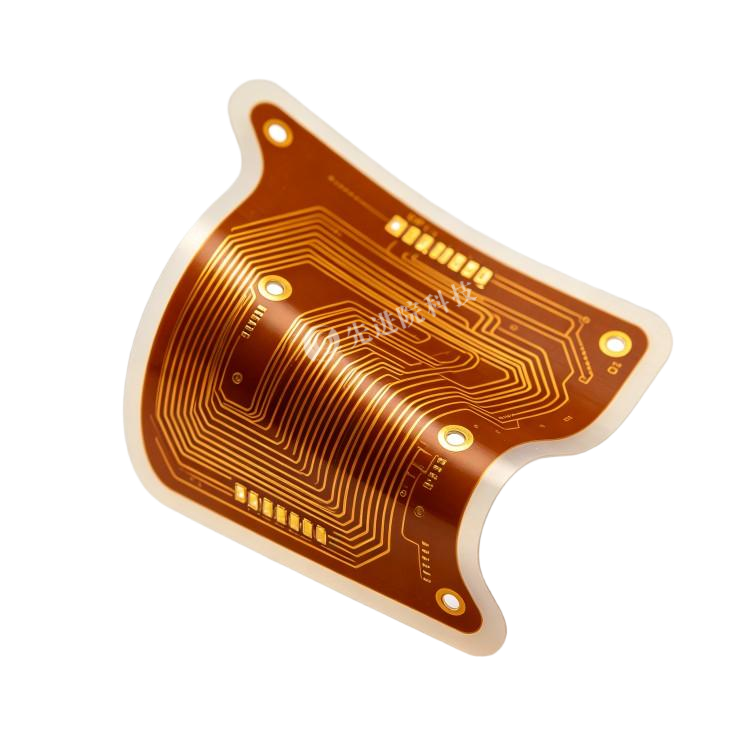

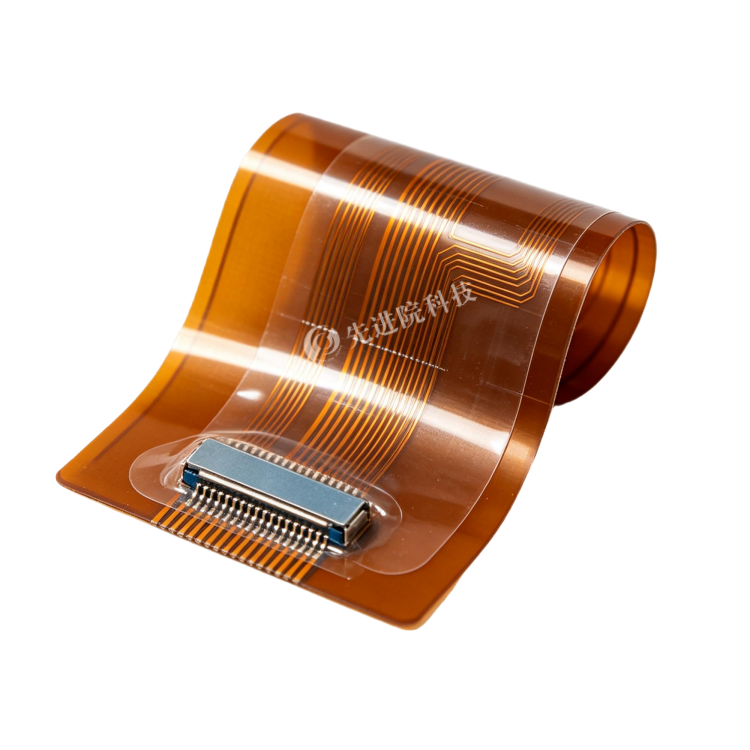

量子计算超导连接排线

一、产品概述

先进院（深圳）科技有限公司推出的超导连接排线，是超导量子计算硬件中的关键接口产品。超导量子芯片通常工作在接近绝对零度的极低温环境（约10 mK），而控制电路多位于室温或低温环境。排线需在两者之间传输微波脉冲和读取信号，同时更大限度降低热传导、信号损耗与串扰。

本产品面向现代超导量子处理器数百至上千条独立控制线的高密度集成需求，兼容铝、铌等超导芯片材料，致力于降低接触电阻、抑制噪声，提升量子比特操控精度、相干时间与系统稳定性。

产品定位：面向超导量子计算系统的低温—室温关键互连组件，连接超导量子芯片与外部控制电路，支撑微波操控、量子态读取与大规模通道集成。

二、核心功能

• 极低温—室温信号桥梁：传输量子比特操控微波脉冲与量子态读取信号，保障双向通信质量。
• 热隔离与低温保护：抑制室温热量向低温区传导，降低稀释制冷机热负荷。
• 多通道高密度集成：在有限空间内实现数百至上千条控制线的高密度、低串扰传输。
• 超导材料兼容：与铝、铌等超导芯片形成低接触电阻连接，减少额外噪声与损耗。
• 机械可靠连接：适应极低温热收缩，支持可重复连接与长期稳定运行。

三、关键技术

热管理设计

采用多层热沉结构、高纯铜/不锈钢热阻材料、真空绝热层及低温滤波器，热泄漏可低至μW/K量级。

信号完整性

采用低温共面波导（CPW）、NbTi等超导材料与蓝宝石等低损耗介质，传输损耗可低于0.01 dB/cm；通过差分信号传输抑制共模噪声与串扰。

高密度互连

支持3D集成、垂直互连、柔性聚酰亚胺（PI）基板、Pogo Pin、超声波焊接及低温钎焊，配合波纹管或弹性缓冲层释放热应力。

光子链路兼容

支持电—光—电转换方案，减少室温至低温的热负荷，兼容高效单光子探测接口。

低温CMOS协同

可与工作在2K环境的低温控制芯片配合，缩短信号路径，降低损耗。

四、产品优势

• 低热负荷，减轻低温制冷系统压力
• 低损耗、低串扰，提升量子操控与读取精度
• 高密度多通道，支持大规模量子处理器扩展
• 高机械可靠性，适应极低温热收缩与重复连接
• 材料兼容性好，适配铝、铌等超导芯片体系
• 前瞻架构兼容，支持3D集成、光子链路与超导—半导体混合排线

五、应用场景

• 超导量子计算机
• 量子芯片测试与表征
• 低温量子器件控制
• 大规模量子处理器互连
• 量子计算科研与工程化系统

六、前沿兼容与未来演进

先进院（深圳）科技有限公司的超导连接排线可面向IBM Heron垂直互连、Google Sycamore光子链路、本源量子“夸父”混合排线等代表方向，提供类似架构的互连解决方案。未来，产品将向全集成化“量子SOC”、高温超导材料（如YBCO）、拓扑绝缘体及机器学习自动校准方向持续演进。

七、总结

先进院（深圳）科技有限公司超导连接排线，是量子计算从实验室走向实用化的关键瓶颈解决方案之一。产品在热管理、信号完整性与机械可靠性之间取得平衡，为大规模容错量子计算提供可靠互连基础。

注：具体通道数、热导率、损耗等指标可根据系统需求与选型规格确认。

定制服务

先进院科技提供超导量子计算连接排线全流程定制服务，涵盖：

• 通道数与密度定制：支持数百至上千条控制线的高密度集成方案
• 热管理设计：多层热沉结构、真空绝热层、低温滤波器等热隔离方案定制
• 信号完整性优化：低温共面波导（CPW）、NbTi超导材料、差分信号传输方案
• 互连工艺定制：3D集成、垂直互连、Pogo Pin、超声波焊接、低温钎焊等
• 光子链路集成：电—光—电转换方案，兼容单光子探测接口
• 联合研发：支持量子SOC、高温超导材料、拓扑绝缘体、机器学习自动校准等前沿方向合作
