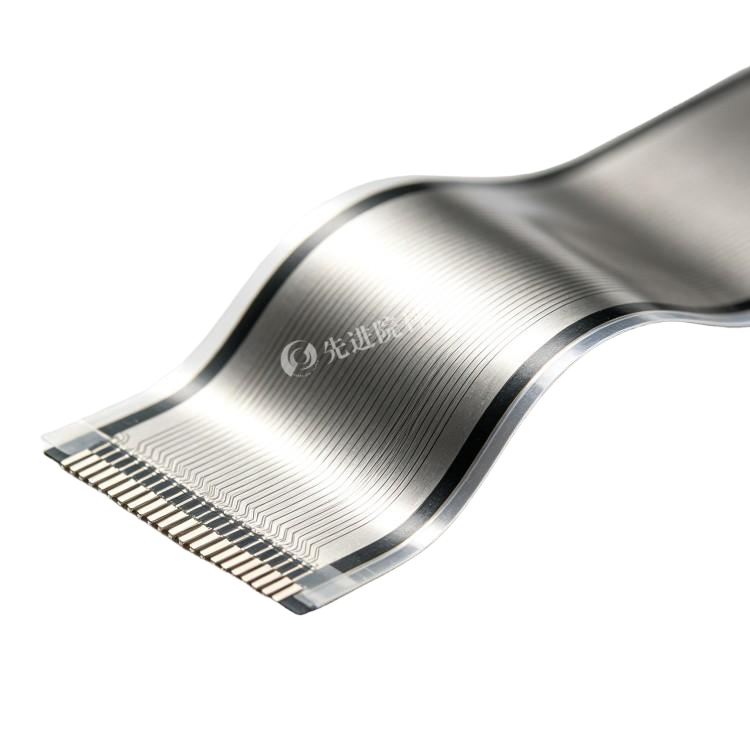

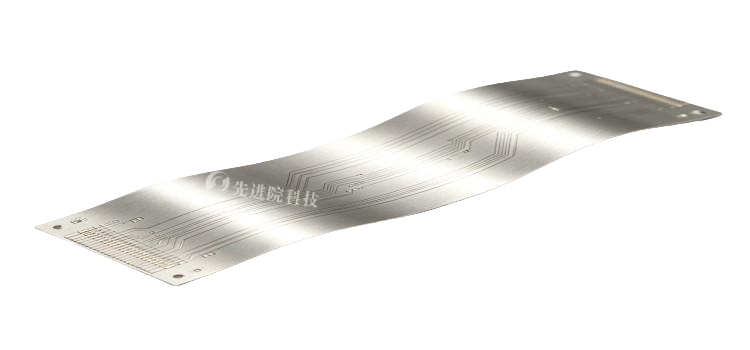

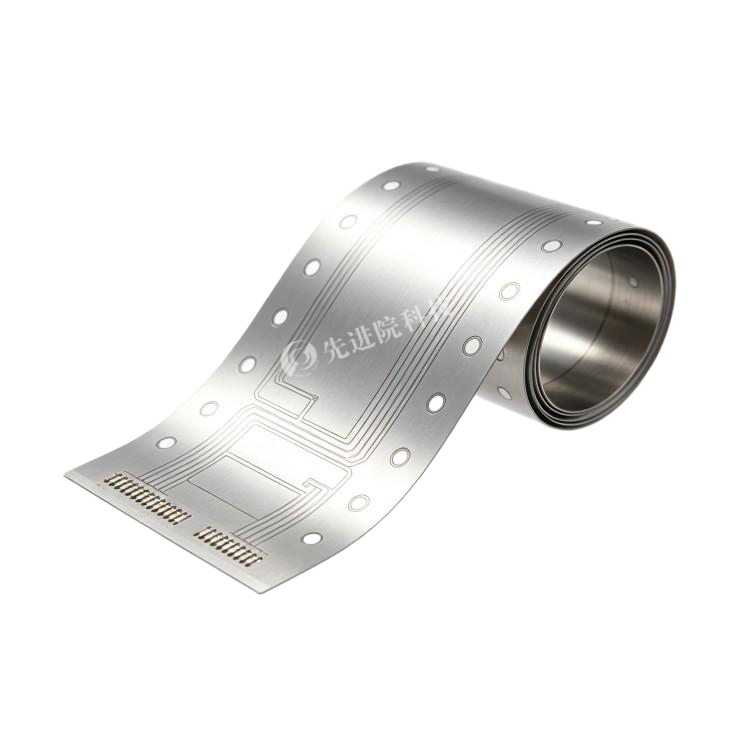

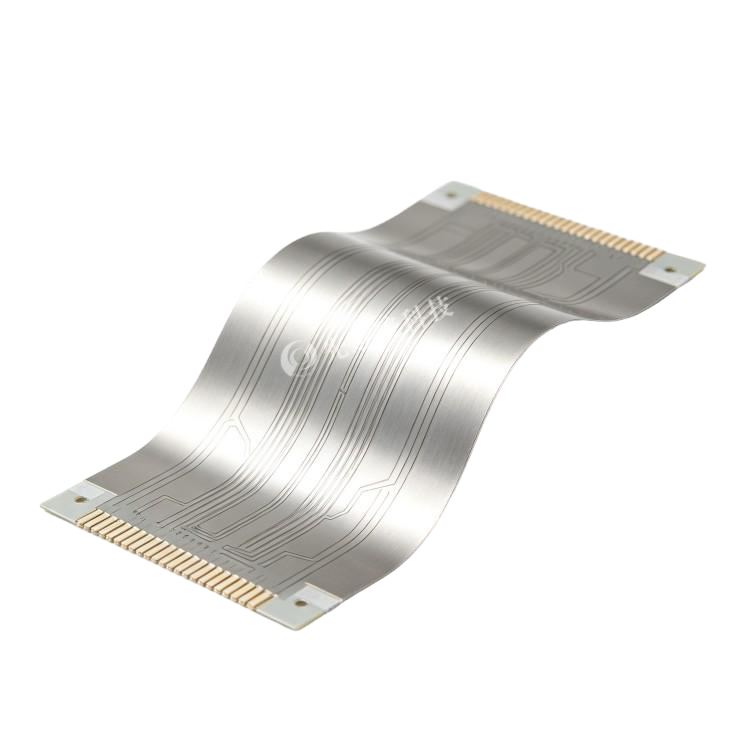

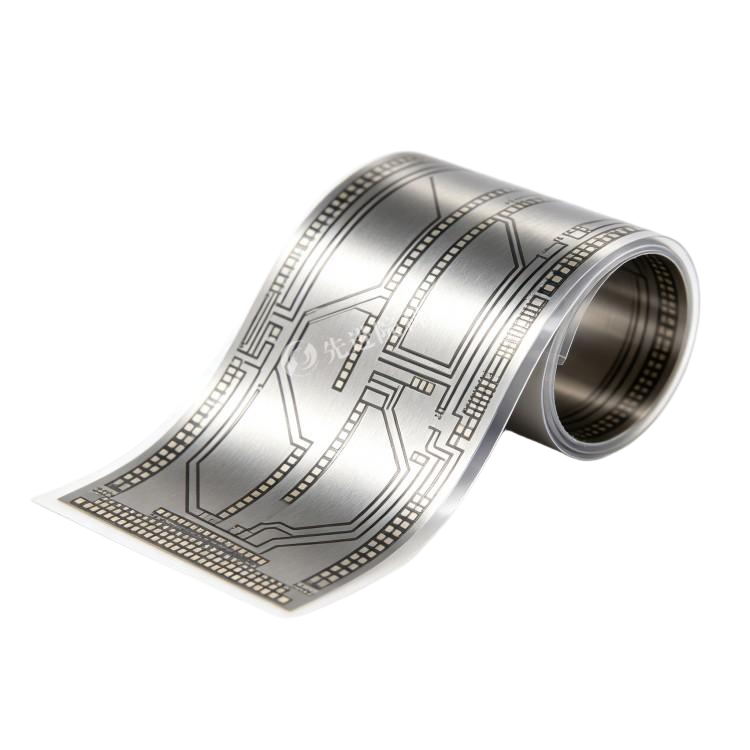

低温物理实验FPC软板

一、产品概述

先进院（深圳）科技有限公司面向超导磁体、量子计算、低温探测器等低温物理实验场景，提供高性能FPC软板定制。产品用于连接传感器、探测器与数据采集系统，可在液氦温度4.2K或更低稳定工作，并支持4K至300K热循环验证。

二、核心特点

低温材料体系

可选PI、Kapton MT+、LCP、PTFE等基材。PI耐温范围-269℃至+400℃；LCP低吸湿、高尺寸稳定，适合高频信号；PTFE介电损耗极低，适用于特殊场景。

低噪声高可靠传输

常规信号可选OFHC铜；低噪声或高灵敏度场景可选超导材料，如铌钛合金在9K以下超导。暗物质探测等场景可采用6N高纯铜降低背景噪声。

热管理设计

通过嵌入石墨烯、优化铜箔厚度（1/2oz或1oz）、集成热沉与热隔离区，兼顾热绝缘与散热。

机械与封装可靠性

采用圆弧过渡、电源/信号分层隔离、覆盖层保护焊点；选用Sn-Bi共晶合金等低温焊料，熔点138℃，并可用环氧树脂或硅胶密封防冷凝水。

三、关键设计能力

支持50Ω微带线设计，减少过孔与阻抗不连续性；避免锐角转弯，降低应力集中；可选用MPO、SMP等小型化连接器，减少冷量泄漏。针对关键探测器，可在下方嵌入铜箔或金属块增强散热。

四、制造工艺

采用低温固化胶（如环氧-丙烯酸酯体系），层压压力通常控制在1-2MPa，防止层间气泡与基材脆化。表面处理可选化学沉金（ENIG）或沉银；沉银低温稳定性较好，但需密封防硫化。

五、测试与验证

先进院（深圳）科技有限公司可提供低温测试报告。

六、典型应用

SQUID

4K下微伏级信号传输，采用12.5μm PI基材、低噪声铜箔与金丝键合。

暗物质探测器

-100℃液氙环境，承载>10kV高压，多层屏蔽与6N铜箔降低背景噪声。

低温CMOS传感器

20K下连接红外传感器与读出电路，采用LCP基材、低温焊料与3D堆叠。

七、选型与定制

科研级可选LCP基材+沉金层，追求极致性能；工业级可选PI基材+沉银工艺，优化成本。特殊需求如嵌入式磁体、光波导集成，可与先进院（深圳）科技有限公司联合开发，研发周期通常6-12个月。

总结

先进院（深圳）科技有限公司从材料、结构、工艺三方面协同优化，通过仿真与实验验证，为低温物理实验提供高密度、低噪声、强集成度的FPC软板解决方案。

定制服务

先进院科技提供低温物理实验FPC软板全流程定制服务，涵盖：

• 低温材料选型：PI、Kapton MT+、LCP、PTFE等基材，匹配不同温区与信号频率需求
• 导体材料定制：OFHC铜、铌钛合金超导材料、6N高纯铜等低噪声方案
• 热管理设计：石墨烯嵌入、铜箔厚度优化、热沉与热隔离区集成
• 结构设计：50Ω微带线、圆弧过渡、电源/信号分层隔离、小型化连接器选型
• 封装与焊料定制：Sn-Bi共晶合金等低温焊料，环氧树脂/硅胶密封防冷凝水
• 测试验证：4K至300K低温循环测试、X射线检测、阻抗匹配与插入损耗验证
• 联合开发：支持嵌入式磁体、光波导集成等特殊需求，研发周期6-12个月
