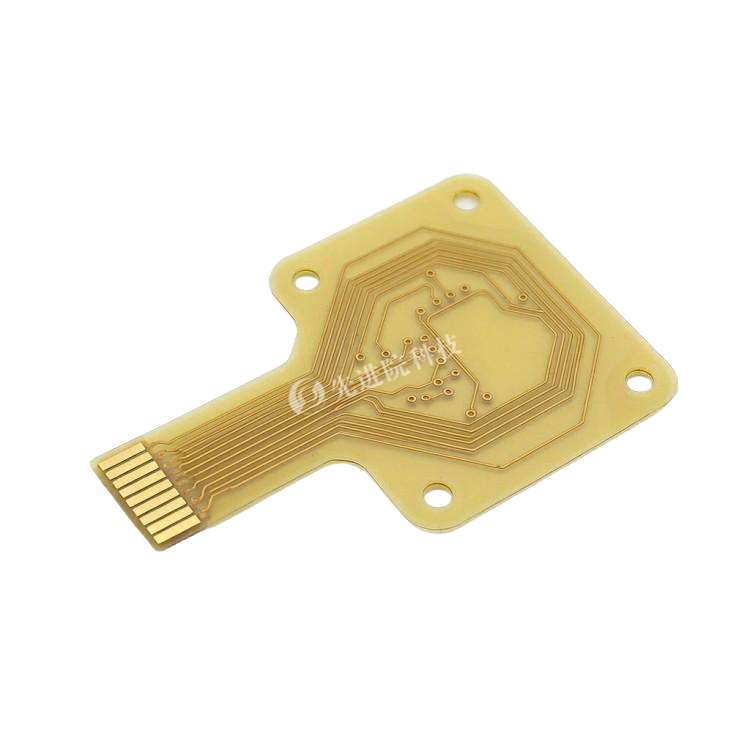

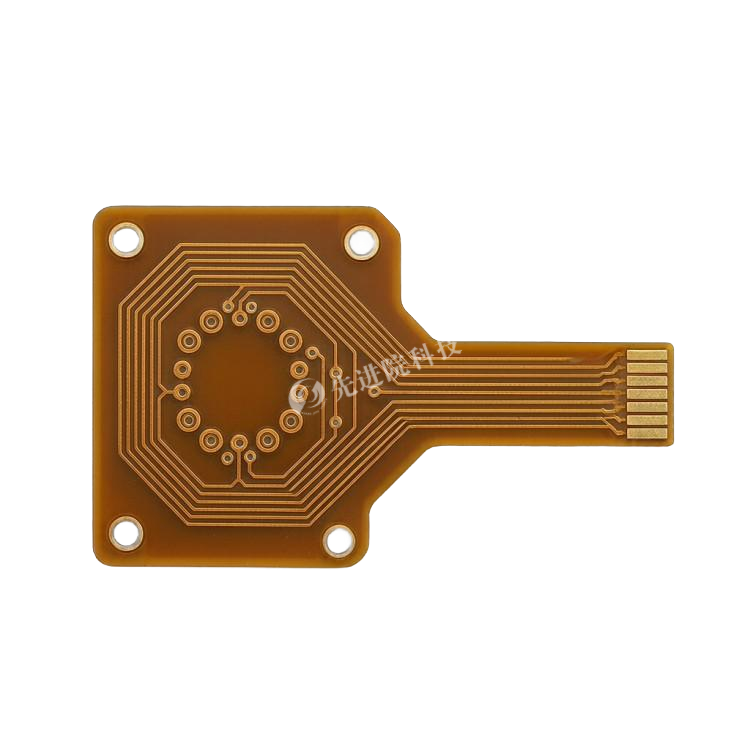

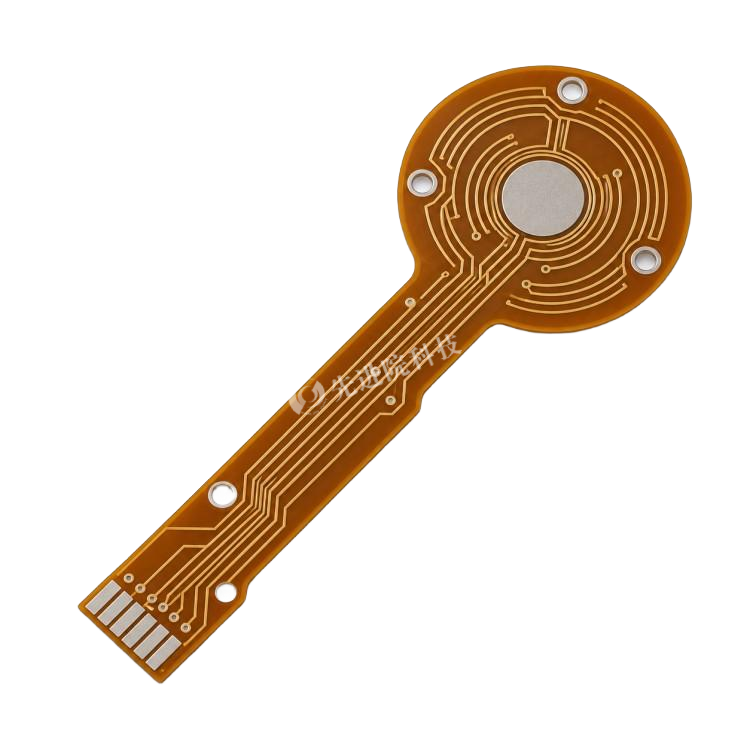

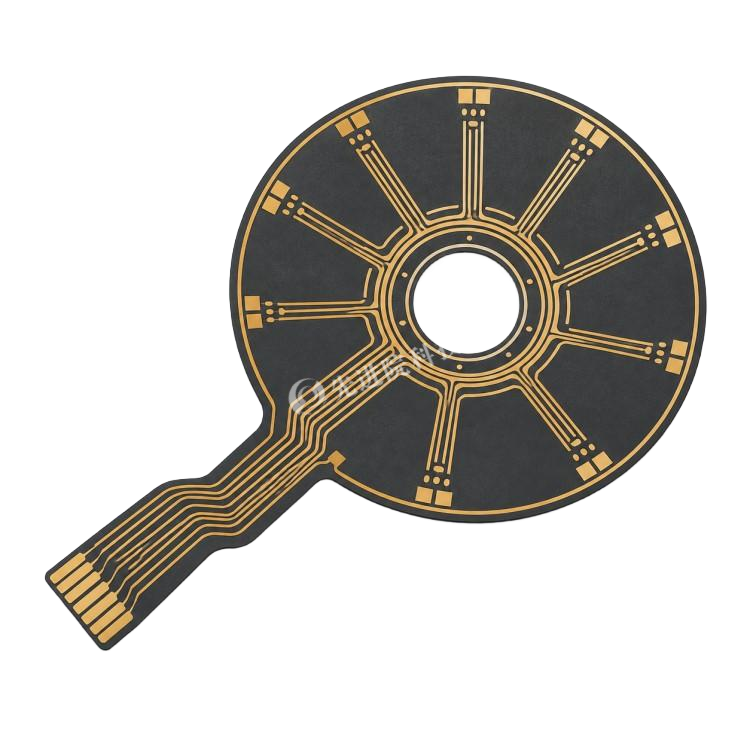

量子芯片信号传输软板

量子芯片信号传输软板是连接量子比特与外部控制系统的关键组件,需在极低温、强磁场下实现高精度、低损耗信号传输,并兼顾柔韧性与热稳定性。其研发涉及LCP/PI/LTCC基材、超导薄膜与高纯铜导体、低温绝缘,以及阻抗匹配、串扰抑制、热管理和可靠性验证等核心挑战。先进院(深圳)科技有限公司聚焦该方向,推动材料、设计与封装工艺协同创新,助力量子计算从实验室走向实用化。
服务热线

13826586185

量子芯片信号传输软板

产品概述

先进院(深圳)科技有限公司量子芯片信号传输软板,是面向量子计算硬件的高可靠柔性互连解决方案,用于连接量子比特芯片与外部控制系统。产品需在极低温、强磁场及GHz—THz高频信号环境下,实现高精度、低损耗传输,并兼顾机械柔韧性、热稳定性与封装可靠性,助力量子计算从实验室走向实用化。


核心特点

  • 极低温适配:面向mK级量子芯片与4K级控制电路之间的温度梯度设计,缓解热膨胀失配与热应力。
  • 高频低损耗:支持GHz至THz信号传输需求,通过低损耗基材、低粗糙度导体及阻抗匹配降低介电损耗与导体损耗。
  • 材料可定制:可选PI、LCP、LTCC及刚柔混合方案;导体可选Nb/NbTi超导薄膜、高纯铜、银包铜等;绝缘与粘接方案支持低温弹性体、无粘合剂结构及气凝胶隔热层。
  • 信号完整性优化:支持50Ω特征阻抗设计、差分对传输、地平面隔离与串扰抑制,并建立低温材料参数库修正仿真模型。
  • 热管理集成:可嵌入铜或石墨烯热导层,采用高频信号层与热导层分层设计,减少热干扰。
  • 高可靠验证:支持低温循环测试、连接稳定性评估及辐射硬化评估,适配空间或高辐射应用场景。

典型能力与规格(可定制)

项目 典型能力/方向
基材方案 PI、LCP、LTCC、刚性-柔性混合
导体材料 超导薄膜、高纯铜、银包铜
特征阻抗 50Ω(按设计定制)
频率范围 GHz—THz信号传输需求
互连方式 Flip-Chip凸点键合、TSV 3D集成方向
温区适配 芯片侧mK级、控制侧4K级;LTCC刚柔混合方案可在20K保持结构稳定
损耗水平 参考行业先进LCP多层方案,4K环境可实现低于0.1dB/cm量级,具体以仿真与实测为准
可靠性 低温循环、热应力缓解、辐射硬化评估

应用场景

  • 超导量子芯片封装
  • 离子阱量子比特控制
  • 低温电子学测试
  • 空间及高辐射环境量子计算系统等

公司说明

先进院(深圳)科技有限公司聚焦量子芯片信号传输软板的材料、设计、封装与验证协同创新,提供从基材选型、导体与绝缘层设计到低温信号完整性优化、热管理和可靠性验证的定制化服务。

备注:以上为面向定制项目的产品能力描述,具体参数需根据量子芯片类型、工作温区、信号频率及封装形式联合定义。

定制服务

先进院科技提供量子芯片信号传输软板全流程定制服务,涵盖:

  • 材料选型:PI、LCP、LTCC、刚柔混合基材;Nb/NbTi超导薄膜、高纯铜、银包铜导体;低温弹性体、无粘合剂结构及气凝胶隔热层
  • 信号完整性设计:50Ω特征阻抗、差分对传输、地平面隔离、低温材料参数库仿真修正
  • 互连与封装工艺:Flip-Chip凸点键合、TSV 3D集成、低温封装与密封技术
  • 热管理集成:铜/石墨烯热导层嵌入,高频信号层与热导层分层设计
  • 可靠性验证:低温循环测试、连接稳定性评估、辐射硬化评估
  • 应用方案定制:超导量子芯片封装、离子阱控制、低温电子学测试、空间高辐射环境等场景适配
