超导心磁图仪检测设备FPC

产品概述

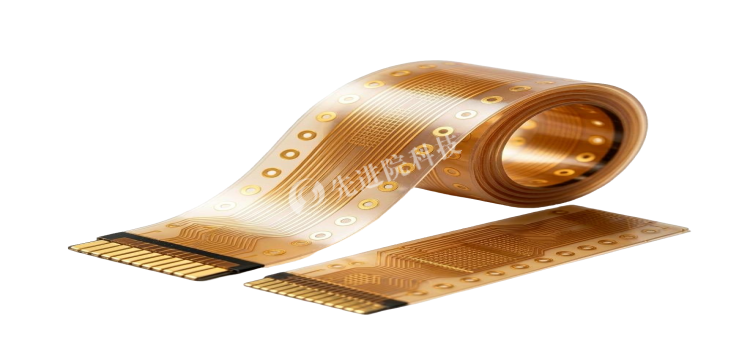

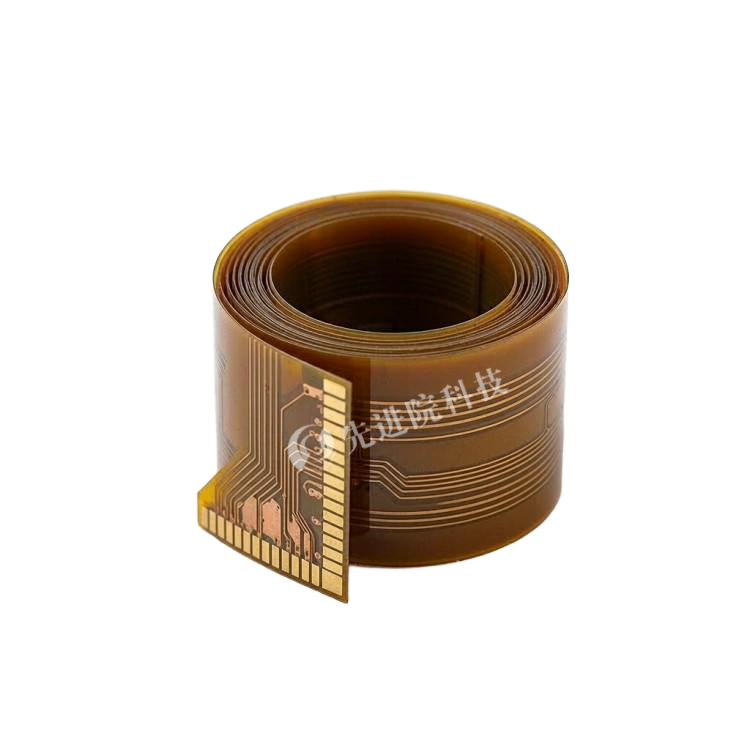

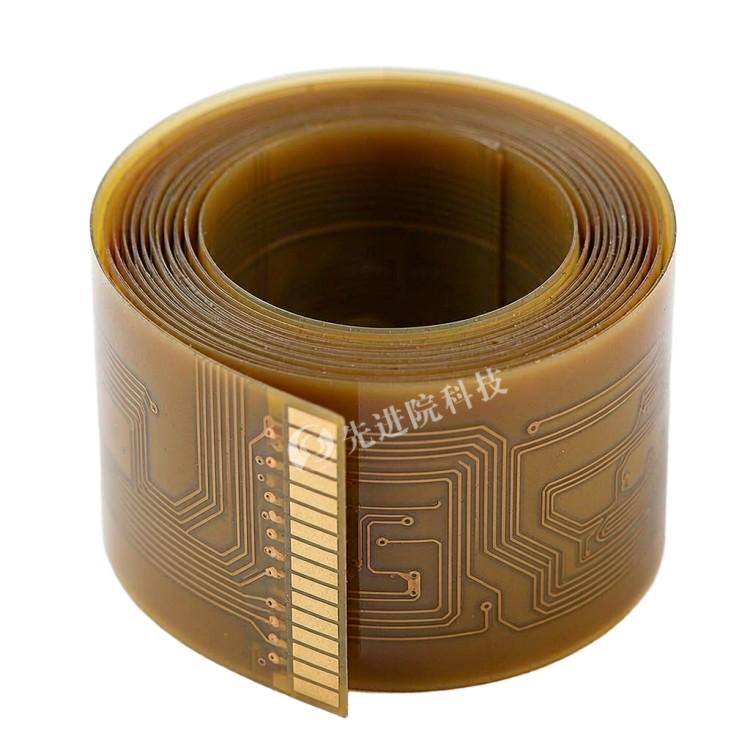

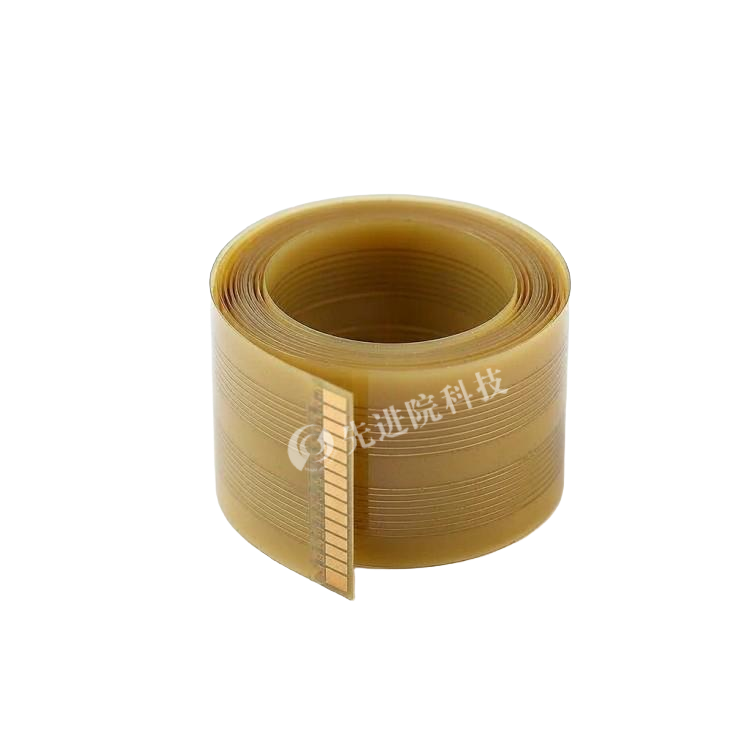

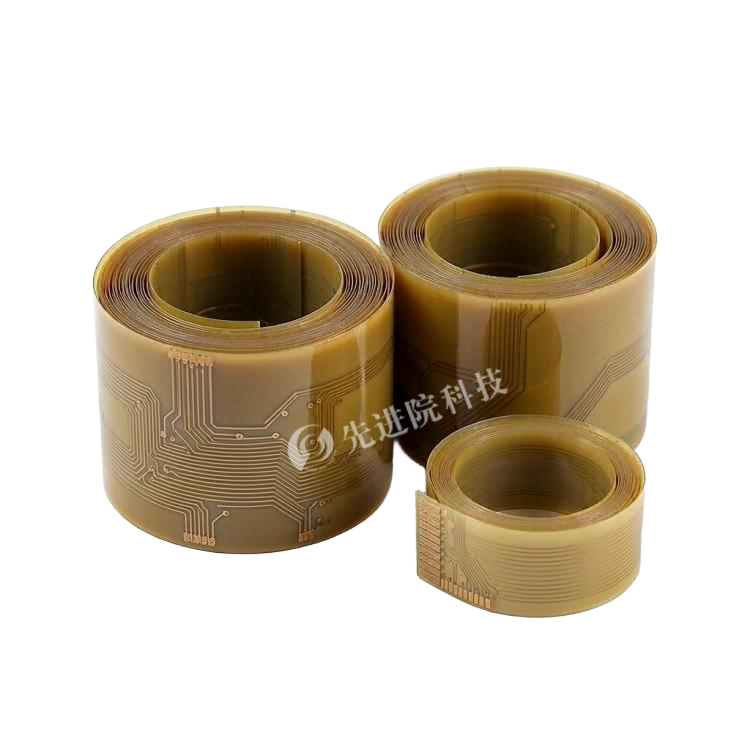

先进院（深圳）科技有限公司超导心磁图仪FPC柔性电路板，是超导心磁图仪（MCG）中连接SQUID传感器与前置放大电路的核心互连组件。产品面向pT级微弱心磁信号传输与液氦超低温（4.2K）环境应用，通过柔性结构、多层集成、屏蔽接地和低噪声设计，承担信号传输、空间布局优化与抗干扰等关键功能，是设备高精度检测的重要“神经脉络”。

核心优势

• 超低温环境适应：采用聚酰亚胺（PI）或液晶聚合物（LCP）基材，保持低温柔韧性；配合低温固化胶水，降低超低温粘接失效风险。
• 微弱信号低噪声传输：通过线宽/线距优化与阻抗控制，特征阻抗控制在50Ω±10%，匹配SQUID传感器输出阻抗；采用埋入式电容与差分信号传输，降低寄生电容和共模噪声。
• 高密度多层集成：支持8层以上FPC堆叠，单层线宽精度达±3μm，满足32通道以上传感器阵列需求；采用机械钻孔+等离子蚀刻复合工艺实现0.1mm微孔互联。
• 抗干扰与空间贴合：屏蔽层与接地层复合结构抑制外部电磁干扰；柔性结构可三维贴合人体胸部曲面，适应紧凑型医疗设备设计。

典型结构与性能参数

以某国产超导心磁图仪应用为例：

应用价值

通过FPC优化，超导心磁图仪信噪比可提升30%，检测时间缩短至5分钟，适用于新生儿先天性心脏病筛查等临床场景，为心脏功能无创、高精度评估提供互连支撑。

工艺与质量建议

• 优先选择通过ISO 13485医疗认证的FPC厂商，确保工艺稳定性与可追溯性。
• 要求提供超低温环境弯曲测试报告（如ASTM D1791标准）及信号完整性测试数据。
• 多通道设备可采用模块化FPC设计，通过拼版生产降低单件成本，典型降幅30%—50%。

技术发展方向

面向低温电子学与柔性电子融合趋势，先进院（深圳）科技有限公司相关FPC技术可向低温超导材料（如YBCO）直接集成、FPC嵌入低温兼容ASIC芯片实现信号预处理、低温金属墨水3D打印（目标线宽≤20μm）等方向持续演进，推动超导心磁图仪向更高密度、更低噪声、更智能化发展。

注：以上产品详情依据给定技术文案整理，具体结构、参数及认证要求以实际产品方案与测试报告为准。

定制服务

先进院科技提供超导心磁图仪FPC柔性电路板全流程定制服务，涵盖：

• 材料与结构设计定制：PI/LCP柔性基材，6层至8层以上堆叠结构，单层线宽精度优化
• 超低温性能验证：4.2K超低温环境弯曲测试（ASTM D1791）、信号完整性测试、绝缘电阻测试
• 微孔互连与高密度集成：机械钻孔+等离子蚀刻复合工艺，0.1mm微孔互联定制，32通道以上阵列适配
• 低噪声与抗干扰设计：50Ω±10%阻抗控制、埋入式电容、差分信号传输、屏蔽接地复合结构
• 模块化设计与降本：多通道模块化FPC拼版设计，优化生产成本
• 医疗合规性支持：ISO 13485医疗认证体系符合性支持，工艺可追溯性保障
• 联合研发：支持YBCO低温超导材料直接集成、低温兼容ASIC芯片嵌入、低温金属墨水3D打印等前沿方向合作
