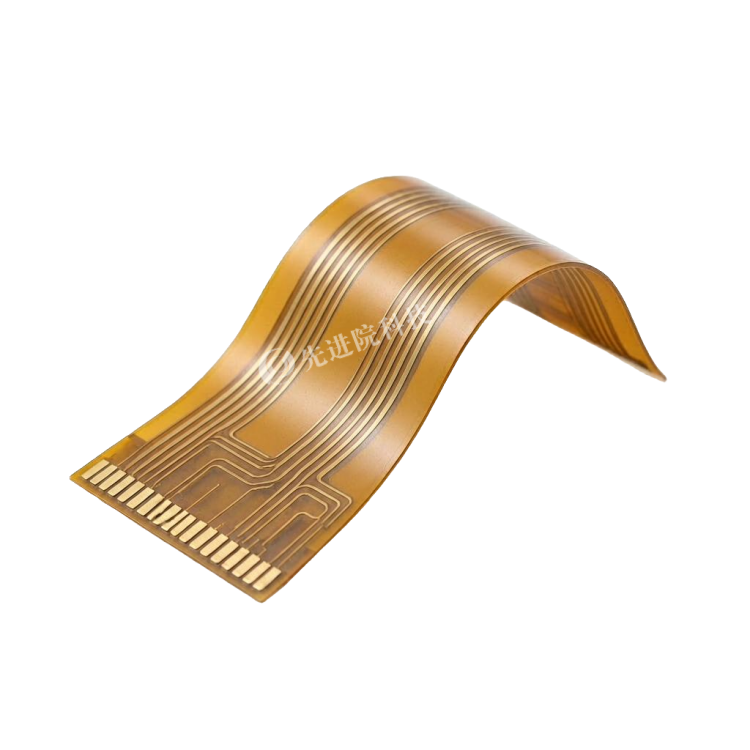

介入磁导航设备软板

产品概述

先进院（深圳）科技有限公司推出的介入磁导航设备软板，是面向医疗介入手术的柔性电路关键组件，集磁导航定位、信号传输与柔性机械支撑于一体。产品通过柔性电路设计连接磁传感器、驱动线圈与外部控制系统，实现体内设备高精度三维空间定位与动态导航，适用于血管介入、神经外科及机器人辅助介入等微创场景。

核心功能

• 磁导航定位：内置霍尔/磁阻等磁传感器，实时感知磁场强度与方向，反推设备位置与姿态。
• 多通道信号传输：支持传感器数据与控制指令的高密度布线传输。
• 柔性机械支撑：适应血管内弯曲路径，提升导管/器械通过性。
• 抗干扰与生物兼容：屏蔽层与滤波电路抑制EMI，表面涂覆满足体液环境使用需求。

技术原理

利用外部磁场发生器产生梯度磁场，软板内置磁传感器实时采集磁场信息，通过算法解算设备在体内的位置与姿态。相比传统X光导航，磁导航无辐射、可实时追踪，适合精细介入操作。

关键特性

应用场景与临床价值

• 血管介入手术：冠状动脉支架植入、脑动脉瘤栓塞等，实时反馈导管尖端位置，减少X光曝光与手术时间。
• 神经外科导航：DBS电极植入等，辅助准确控制电极路径，降低功能区损伤风险。
• 机器人辅助介入：磁控胶囊内镜、手术机器人末端执行器，实现磁场驱动与信号反馈闭环控制。

定制与服务

先进院（深圳）科技有限公司可围绕柔性基材选型、层叠与布线、传感器集成、屏蔽滤波、生物兼容涂覆及灭菌兼容方案提供定制开发，平衡机械柔性、电气性能与生物安全性，助力磁导航介入器械向更高密度、更小尺寸与智能化方向发展。

备注：文中厚度、精度等为文案所述典型/设计方向，实际以项目规格书与验证结果为准。

定制服务

先进院科技提供介入磁导航设备软板全流程定制服务，涵盖：

• 柔性基材选型：PI、PET、LCP等柔性材料，厚度≤0.1mm，满足不同介入路径需求
• 层叠与布线设计：HDI微孔互联、多层电路堆叠、高密度多通道信号传输方案
• 传感器集成：霍尔/磁阻传感器集成方案，支持磁场强度与方向实时感知
• 屏蔽滤波设计：屏蔽层与滤波电路结合，抑制EMI，提升磁场信号精度
• 生物兼容涂覆：Parylene或硅胶涂覆工艺，降低体液腐蚀与组织反应风险
• 可靠性优化：压延铜（RA铜）替代电解铜、蛇形走线等弯折区可靠性设计
• 灭菌兼容方案：耐高温LCP基材或一次性使用设计定制
