超导零电阻柔性电路板

产品概述

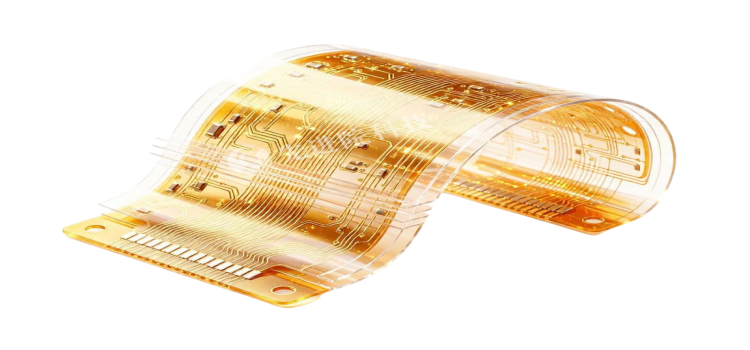

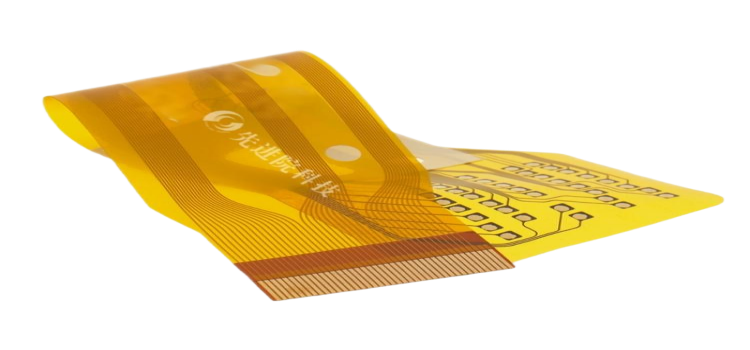

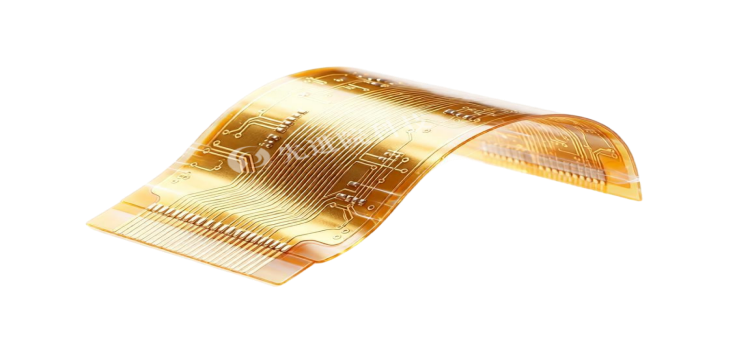

超导零电阻柔性电路板是先进院（深圳）科技有限公司（简称“先进院科技”）基于柔性基材镀膜技术打造的前沿产品。该产品以聚酰亚胺（PI）薄膜为柔性基材，通过自主研发的物理气相沉积（PVD）技术，将铌钛（NbTi）超导合金镀覆于基材表面，实现了“柔韧基材+超导功能层”的创新架构。当温度降至超导临界点（4.2K液氦温区）以下时，铌钛合金呈现零电阻特性，电流可无损耗传输，同时产品兼具PI薄膜优异的柔韧性、绝缘性和耐高温性能。

先进院科技成立于2016年，总部位于深圳宝安区，是一家聚焦屏蔽材料、绝缘材料、导热材料及贵金属镀膜的国家级高新技术企业。公司拥有自主注册商标“研铂”，建有卷对卷磁控溅射连续生产线，致力于为超导电缆、高场磁体、量子计算及航天装备等前沿领域提供高性能超导柔性材料解决方案。

核心特性

零电阻超导传输

铌钛合金（NbTi）在低温环境（4.2K）下呈现零电阻特性，彻底消除焦耳热损耗，将电能传输效率提升至理论极限。临界电流密度稳定在1.5×10⁵ A/cm²量级，临界磁场更高可达10T。

卓越柔韧性与可靠性

PI基材赋予产品优异的弯折性能，可反复折叠10万次以上，弯曲半径＜10mm时弯折1万次性能无衰减。通过引入铌扩散阻挡层和Y₂O₃应力缓冲层，镀层附着力达5B级，即使经历多次热循环（77K~室温）也不产生剥离或微裂纹。

超导-绝缘一体化

PI基材提供10¹⁴ Ω·cm的本征绝缘能力，彻底省去了额外包覆绝缘层的工序。与传统分立式方案相比，可使超导组件体积缩小40%。

大面积均匀镀覆

采用卷对卷磁控溅射产线，实现幅宽300mm、厚度偏差≤±5%的连续生产，每卷长度可达500米以上。

优异环境适应性

增加表面氮化钛抗氧化层，薄膜在200℃空气中保持超导性能稳定超过100小时；在辐照剂量达10⁶ Gy后临界电流衰减仍小于5%。

技术参数

应用领域

城市超导电缆：在某沿海城市示范项目中，采用PI镀铌钛薄膜绕制的超导电缆，整体外径较传统方案缩小40%，液氮用量减少30%，传输容量达4,000 MVA，线路损耗仅为常规电缆的五分之一。

医疗核磁共振成像（MRI）：利用该薄膜制成的超导线圈，在1.5T场强下成像均匀度优于行业标准，磁体总重量减轻约30%。

量子计算：可用于构建可扩展的量子比特阵列，降低信号损耗，满足量子计算芯片信号引出时对超导线路的需求。

航空航天：在极端低温环境下可稳定工作，减轻卫星重量，提升有效载荷。

定制服务

先进院科技支持根据客户需求提供定制化研发服务，包括基材类型选择（PI、LCP、PET等）、镀层厚度与成分调控、幅宽与长度定制等。公司拥有从材料研发到批量生产的完整技术体系，欢迎垂询。
