极低损耗超导软板

一、产品概述

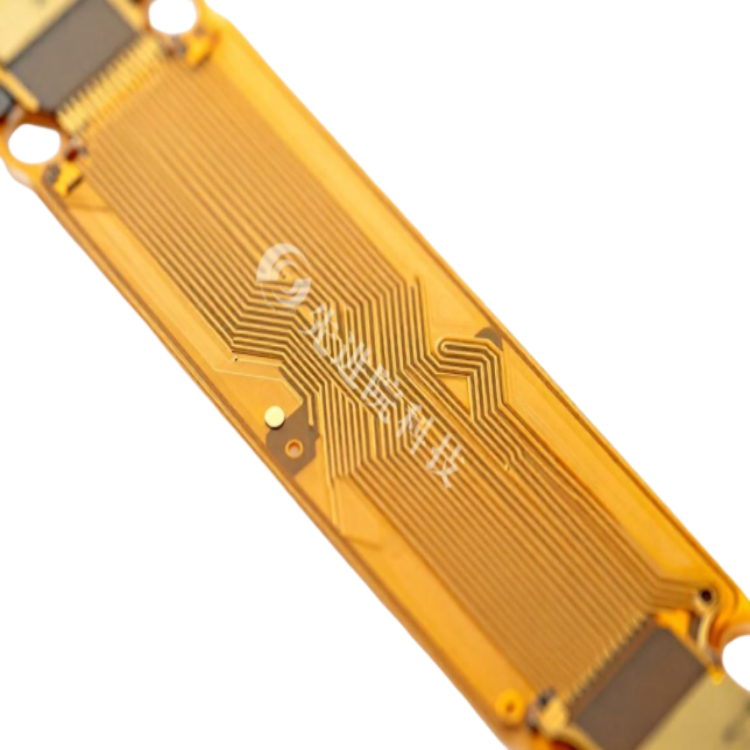

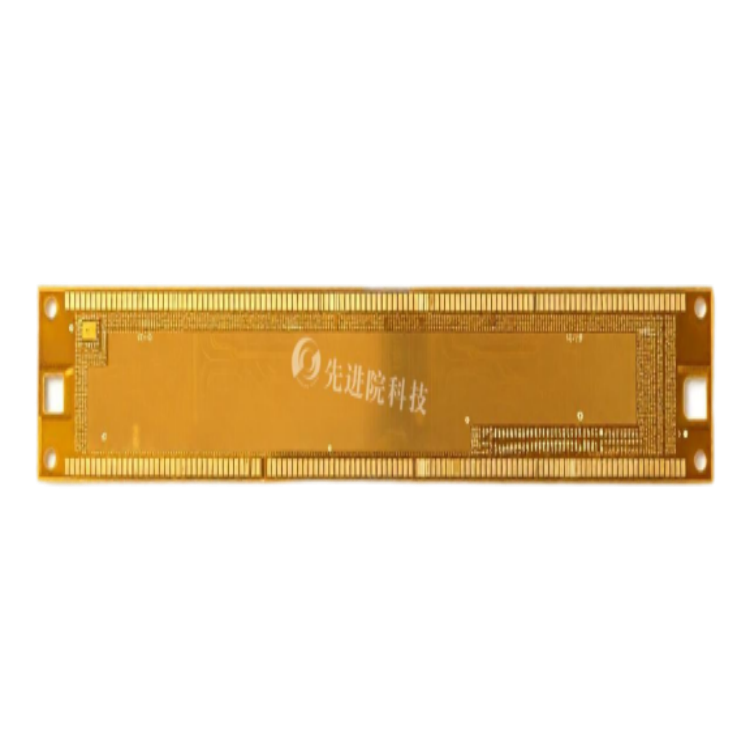

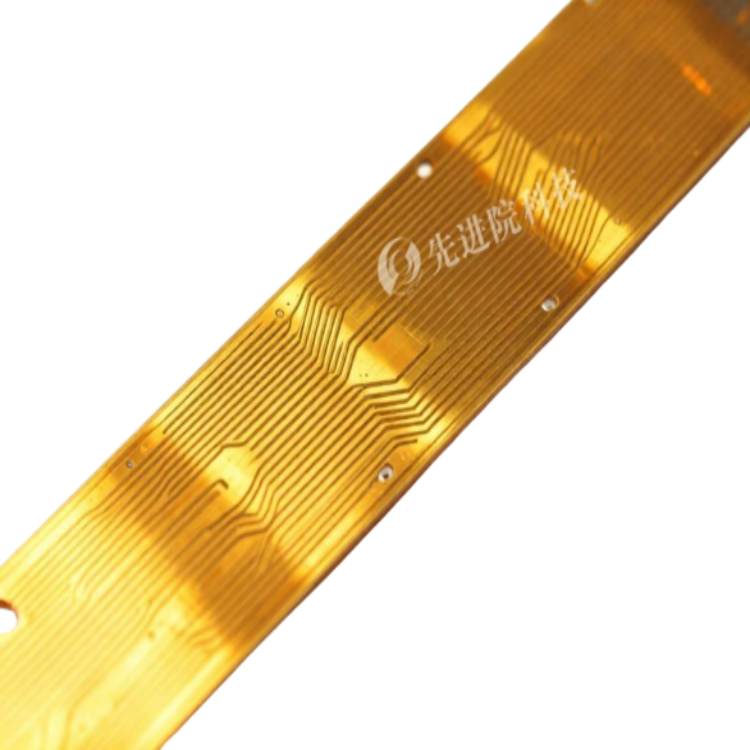

极低损耗超导软板是一种基于超导材料的柔性电路板，在超导态下实现零电阻导电，同时依托柔性基底设计实现可弯曲、可折叠的物理形态。其核心价值在于突破传统电路的损耗极限，将信号传输损耗降至理论趋近于零的水平，同时拓展应用场景至曲面、可穿戴、狭小空间等新兴领域。

全球软超导体市场正处于快速增长期。2025年全球软超导体市场销售额达17.65亿美元，预计2032年达24.99亿美元，年复合增长率为5.1%。其中，量子计算互联领域增速尤为突出，年复合增长率超过30%。2025年全球超导量子芯片低温线缆市场规模已突破48.2亿美元。本产品正是顺应这一趋势推出的新一代超导柔性互联解决方案。

二、核心技术

1. 超导材料体系

本产品支持多种超导材料方案，满足不同温区与应用场景的需求：

2. 柔性基底与封装工艺

基底材料：采用聚酰亚胺（PI）、液晶聚合物（LCP）等高性能柔性高分子材料，兼具耐低温性、机械强度和优异绝缘性能。基于聚酰亚胺的柔性互连已被验证为可行的低温电子学解决方案，150mm长、16通道屏蔽传输线的柔性电缆在6K以下稳定进入超导态。

封装工艺：通过多层复合结构（超导层+缓冲层+绝缘层）有效解决超导材料与柔性基底的界面应力问题，防止裂纹扩展。

超平滑导体表面处理：采用先进表面处理技术，可将微波频段（数GHz）信号损耗降低30%以上。

三、关键性能参数

四、产品优势

• 零电阻传输，极致低损耗：超导态下完全消除电阻，信号衰减和能量损耗趋近于零，较传统铜基方案实现质的飞跃。实测超导电缆运行损耗仅0.5W/m，比传统铜缆降低70%。

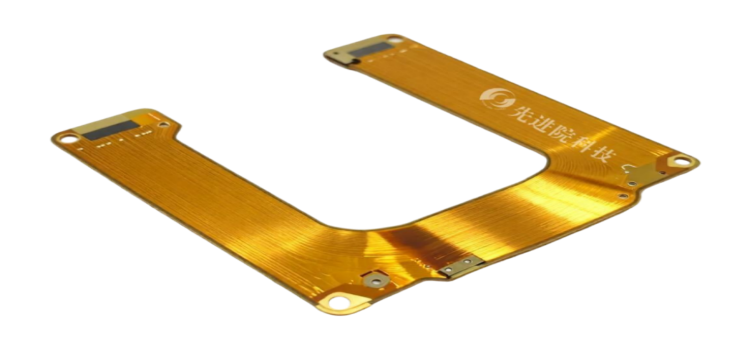

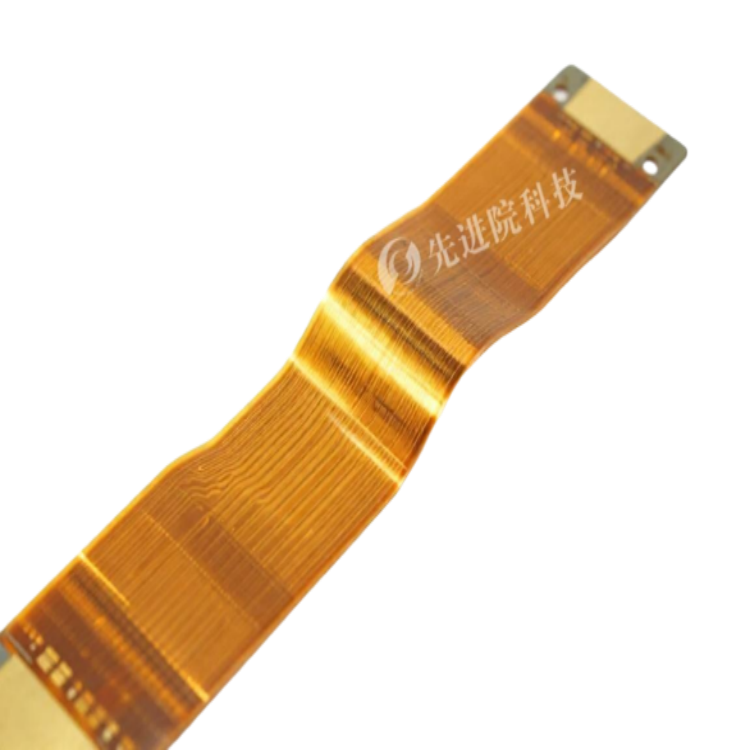

• 卓越柔性，适配复杂空间：最小弯曲半径可达5mm，厚度薄至0.15mm，可贴合复杂曲面、适应狭小空间，支持反复弯折。仿生结构设计（如波浪形走线）和梯度镀层结构进一步提升了抗疲劳性和机械可靠性，即使经历多次热循环（77K↔室温）也不产生剥离或微裂纹。
• 高密度集成，节省系统空间：相比传统同轴电缆系统，超导柔性互连方案可提供8倍以上的通道密度，在相同价格水平下实现更高集成度。故障点数量比同轴和HD同轴系统减少5–20倍。
• 优异低温兼容性：专为低温环境优化设计，在极低温（4K及以下）下仍保持稳定超导性能，解决了传统PCB材料在低温下因热膨胀系数失配导致的焊点开裂、信号损耗激增等瓶颈问题。

• 高频信号完整性：LCP基材的介电常数低至2.9–3.1，介电损耗仅0.002–0.003，结合超导层的零电阻特性，在微波频段下信号保真度远超传统方案，完美适配5G/6G通信前端与量子比特读取线路。







五、应用场景

1. 量子计算

量子比特互联：实现量子芯片间的低损耗信号传输，显著减少退相干效应。多通道柔性低温线缆（通道数超256路）已实现工程化量产，信号衰减率降至0.02dB/m以下。

高密度I/O连接：支持从256通道向4096通道的密度扩展，满足千量子比特级系统的互联需求。

2. 能源传输与储能

超导电缆：在液氮温度下，柔性超导电缆可替代传统铜缆，降低电网损耗50%以上。35kV超导电缆输电容量可达常规电缆的5倍以上（≥4,000 MVA）。

超导磁储能系统（SMES）：极低损耗特性提升能量回馈效率，适用于电网调频与突发断电应急支撑。

3. 航空航天与深空探测

轻量化天线：可制成可折叠天线，减少发射体积，同时大幅降低信号损耗。

低温探测器：结合超导红外传感器，提升深空望远镜的灵敏度。

4. 医疗影像

MRI超导磁体：柔性设计可优化磁体结构，减少磁场不均匀性，提升成像分辨率。2025年安装的MRI设备中已有30%采用软超导带材。

5. 生物传感与可穿戴设备

面向生物传感器、可穿戴健康监测设备、医疗植入器件等前沿领域，提供柔性超导镀膜方案，实现高灵敏度信号采集与超低功耗运行。

六、市场前景与行业趋势

全球软超导体市场竞争格局中，主要国际厂商包括American Superconductor、SuperPower、MetOx、Fujikura、Sumitomo Electric Industries等。国内方面，以先进院科技为代表的本土企业正加速切入柔性超导材料赛道，在卷对卷镀膜工艺、界面工程与低温可靠性等关键环节形成了差异化竞争力。

2025年超导IP许可收入估计达3.2亿美元，主要涉及柔性超导带材的结构设计专利和低温接头工艺专利。未来技术方向包括：

• 室温超导突破：若氢化物超导（如LaH₁₀）实现室温稳定，将彻底改变柔性超导技术格局
• 3D打印技术：通过超导墨水直接打印柔性电路，简化制备流程
• 自供电系统：结合热电材料，利用超导电路的废热实现自主冷却

定制服务

我司提供从材料选型、线路设计、仿真优化到批量制造的全流程定制，支持不同超导材料、层数、尺寸及接口方式。已为多家科研机构及头部企业提供量产级低温互连解决方案。
