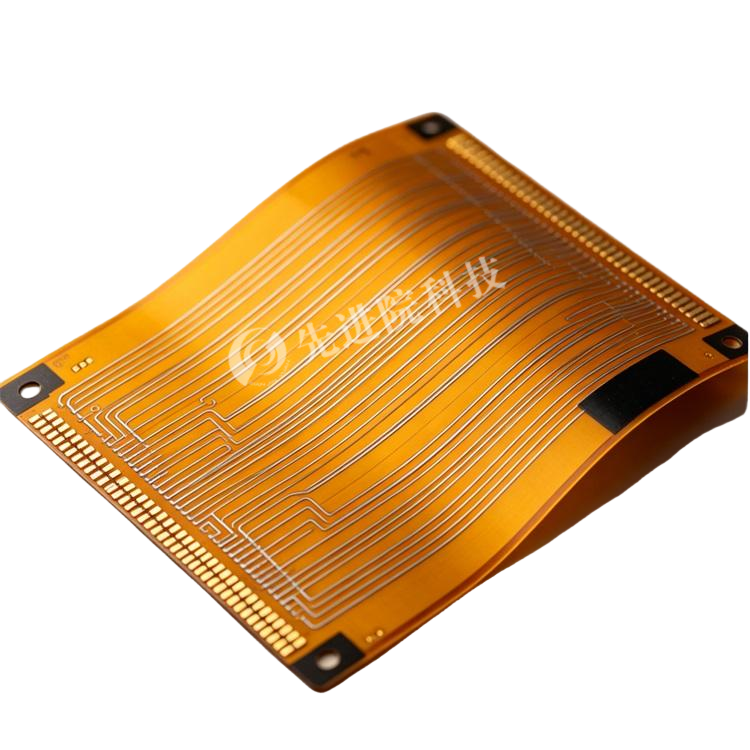

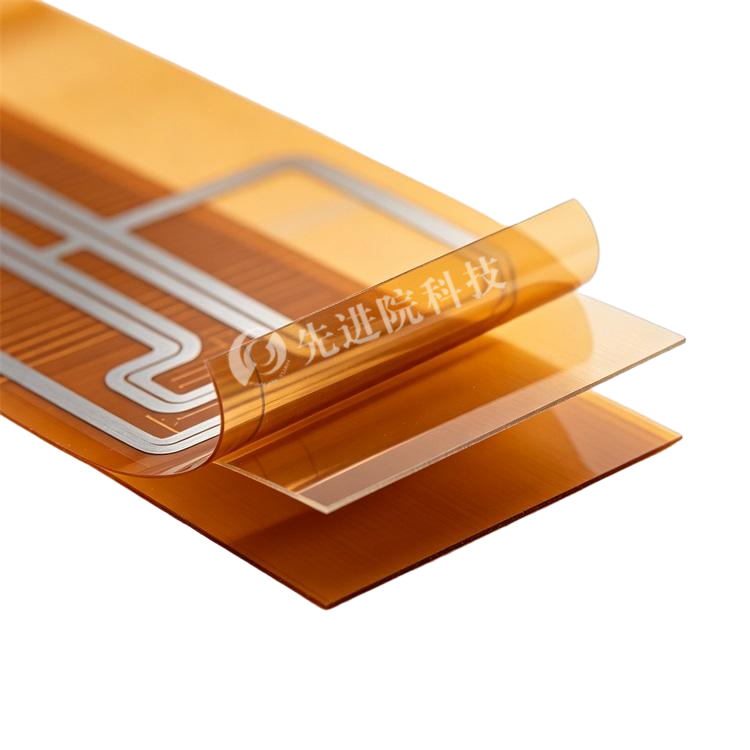

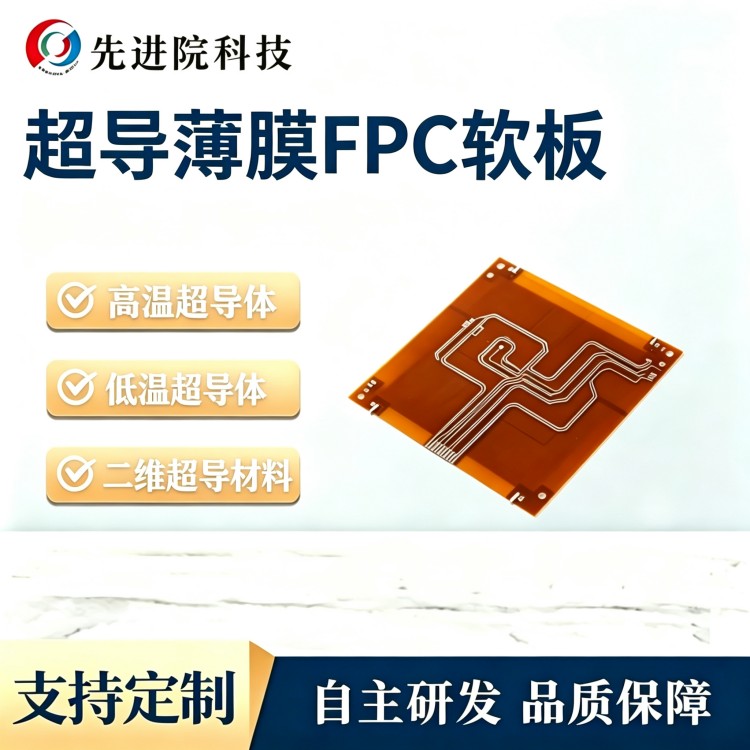

超导薄膜FPC软板

一、产品概述

先进院（深圳）科技有限公司依托柔性电子与超导技术交叉创新，推出超导薄膜柔性印刷电路板（FPC）。该产品将高性能超导薄膜（如钇钡铜氧YBCO、铌钛NbTi）与柔性基底（聚酰亚胺PI、液晶聚合物LCP）精密集成，在保持超导零电阻、高临界电流密度的同时，赋予电路任意弯曲、折叠的能力，彻底突破传统刚性超导电路在空间受限、动态部署场景下的应用瓶颈。产品适用于液氮（77K）至液氦（4.2K）温区，为量子计算、高场医疗设备、航天载荷及下一代通信系统提供关键互连解决方案。

二、核心技术优势

1. 多元材料体系，适配不同工况

• 高温超导薄膜：采用YBCO、BSCCO等，临界温度高于77K，兼容低成本液氮冷却，适合中等磁场、大电流传输场景。
• 低温超导薄膜：选用NbTi、Nb₃Sn，临界电流密度更高（>10⁶ A/cm²），专为高磁场（>10T）及极低温（<4.2K）环境设计。
• 柔性基底定制：提供PI（耐温>400℃）、PET（成本优化）、LCP（高频低损耗）三种基底，匹配不同热预算与信号频率需求。

2. 先进制备工艺，保障薄膜性能

• 采用磁控溅射、脉冲激光沉积（PLD）等物理气相沉积技术，薄膜厚度可准确控制在<100nm，均匀性优于±5%。
• 配套激光退火、快速热退火（RTA）后处理工艺，有效修复晶格缺陷，使临界电流密度（Jc）提升至10⁶ A/cm²以上。
• 针对柔性基底表面粗糙度问题，引入缓冲层（Ti/MgO）与梯度过渡层技术，显著降低界面应力，剥离强度＞10 N/cm。

3. 柔性力学设计，适应严苛弯曲

• 通过岛桥结构（Island-Bridge）应力释放设计，最小弯曲半径可达10mm，弯折寿命＞10,000次（弯曲角度180°）。
• 热膨胀系数匹配优化，确保在-196℃～室温循环（＞500次）中无分层、无裂纹，满足低温循环可靠性要求。

4. 低温互连与封装技术

• 开发专用铟焊、压接等低温互连工艺，解决常规焊料在低温下脆裂问题，接触电阻＜1mΩ。

• 可选配自冷却微流道集成方案，将液氮/液氦循环嵌入FPC内部，实现高效热管理。


三、关键性能参数（典型值）

四、典型应用场景

🔬 量子计算

用于超导量子比特芯片与控制电路之间的柔性互连，减少热负载和寄生电容，降低系统噪声。

已为国内外多家量子计算企业提供定制化FPC样品，支持mK级温度环境。

🧲 高精度医疗设备

替代传统铜缆，用于MRI超导磁体线圈的电流引线及信号传输，减重40%以上，提升系统稳定性。

与西门子、GE等MRI设备兼容，支持＞1kA直流载流。

🛰️ 航天电子

适用于卫星红外探测器、低温辐射计等载荷，满足轻量化（面密度＜50g/m²）和抗辐射要求。

参与NASA“阿尔忒弥斯”计划配套验证，在深空低温环境中表现优异。

📡 5G/6G通信

基于LCP基底的超导FPC，在毫米波频段（24~100GHz）实现极低插入损耗（＜0.5dB/m），可显著提升接收机灵敏度。

已用于日本DOCOM O 6G原型机，传输损耗较铜基FPC降低40%。

五、定制与技术支持

• 规格定制：可按照客户需求调整薄膜材料、基底类型、层数（单/双面）、外形尺寸及弯曲形态。
• 全流程服务：从材料选型、工艺设计、可靠性测试到批量交付，提供一站式解决方案。
• 研发合作：与中科院等科研机构联合开展室温超导、铁基超导等前沿材料验证，持续迭代产品性能。

六、质量保证与交付

• 严格执行ISO 9001及航天级质量管控体系，每批次提供低温电性能测试报告。
• 标准交期：样品4周，批量8~10周（视复杂度而定）。

先进院（深圳）科技有限公司致力于以超导薄膜FPC赋能未来高端电子系统，欢迎垂询合作。
（如需详细技术白皮书或样品测试，请联系我们的技术团队。）
