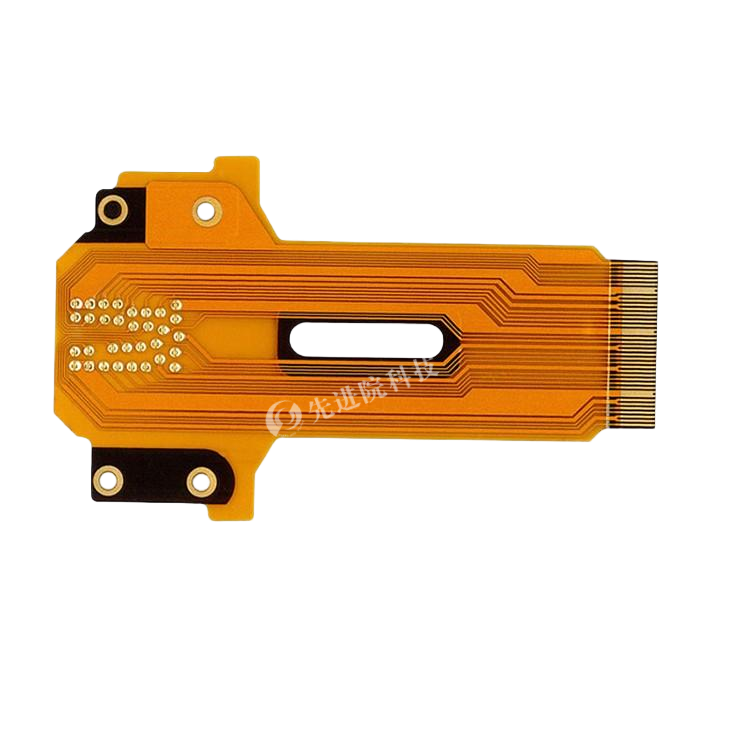

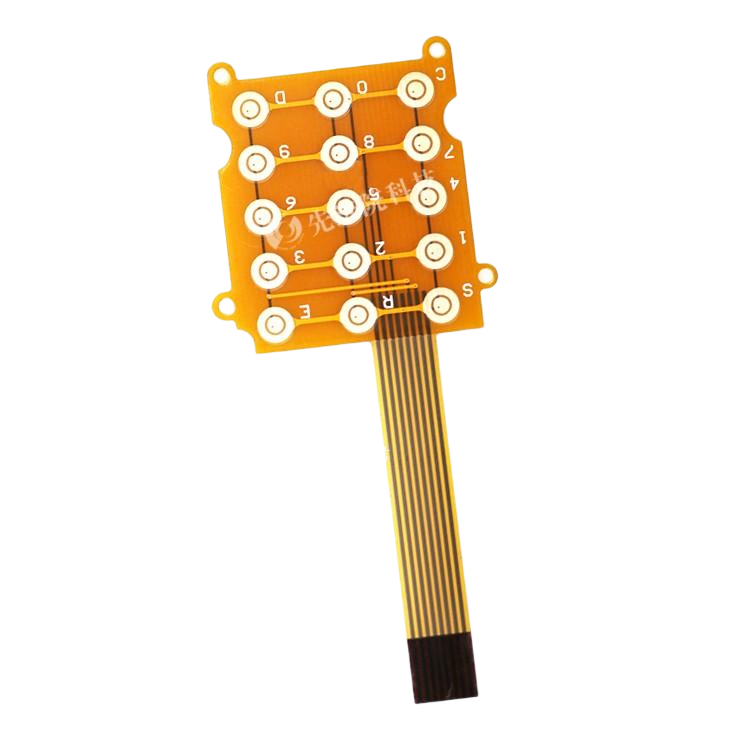

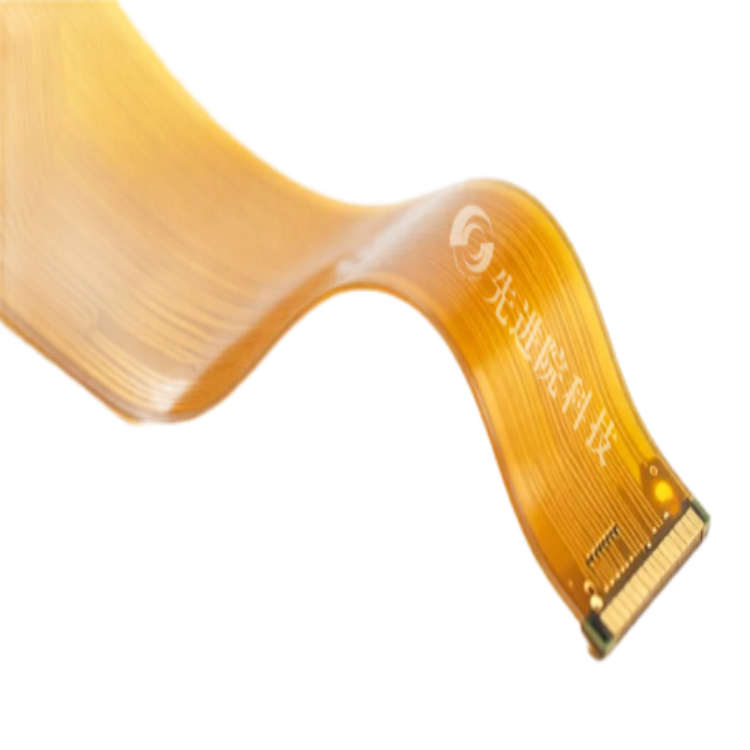

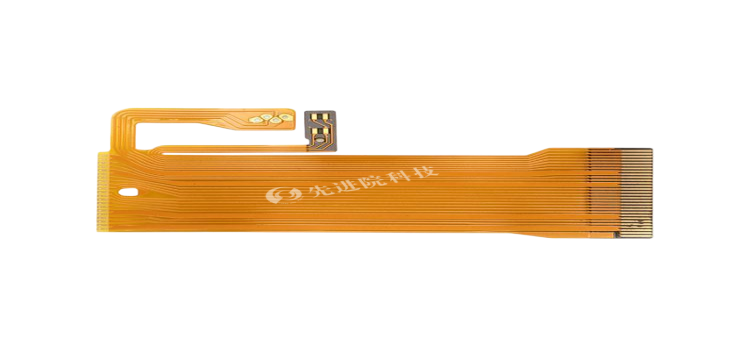

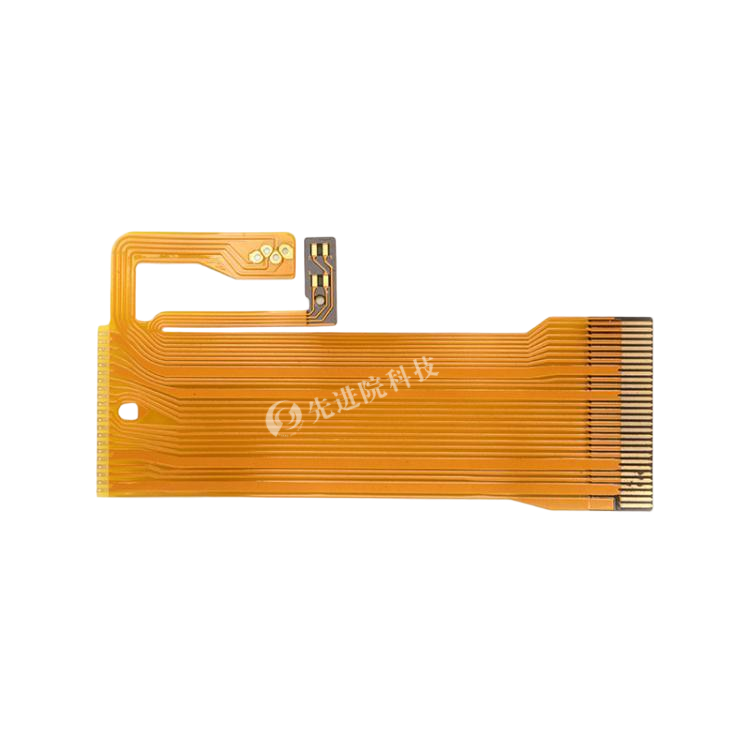

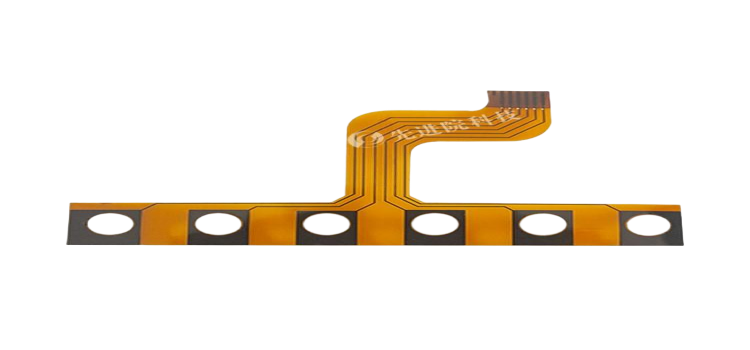

NbTi镀膜FPC软板

产品概述

NbTi镀膜FPC软板是将铌钛（NbTi）合金的超导特性、低电阻率、高硬度与耐腐蚀性融入柔性电路的革命性互连方案。先进院（深圳）科技有限公司（简称“先进院科技”）作为国家级高新技术企业，依托自主研发的低温磁控溅射与卷对卷连续镀膜工艺，已实现该产品的工业化量产能力。

产品采用“柔性基材—梯度过渡层—NbTi超导层—保护层”的多层结构设计，在聚酰亚胺（PI）、LCP等柔性基材表面实现NbTi合金薄膜的均匀沉积，兼具超导传输与机械柔韧性的协同优势，为量子计算、航空航天、医疗电子等恶劣环境应用提供关键材料支撑。

核心参数

工艺技术优势

低温磁控溅射 + 离子束辅助沉积（IBAD）

常规FPC镀膜工艺温度较高，易造成柔性基材热收缩、翘曲或性能劣化。先进院科技采用低温磁控溅射+离子束辅助沉积技术路线，将基材表面温度控制在150℃以下，避免PI/LCP基材结晶度变化和尺寸失稳。

五大核心工艺步骤

• 等离子体预清洗：去除柔性基材表面吸附水、有机残留，提升膜层结合力
• 低温磁控溅射沉积：采用高纯NbTi合金靶，准确控制膜厚与成分比例
• 离子束辅助致密化：提高薄膜致密度，降低晶界弱连接，提升临界电流密度
• 原位应力调控：将薄膜残余应力控制在200MPa以内，避免柔性基材卷曲和膜层开裂
• 在线方阻/厚度监测：卷对卷产线集成在线四探针与光学膜厚仪，实时闭环调节工艺参数

梯度镀层结构设计

创新采用“扩散阻挡层（50nm铌）—超导层（300-800nm铌钛）—抗氧化层（20nm氮化钛）”梯度结构。扩散阻挡层有效抑制基材中碳元素向超导层迁移，使材料在200℃老化测试后超导性能衰减率＜3%。

量产能力

• 产线类型：卷对卷连续真空镀膜生产线
• 更大幅宽：500mm
• 单卷长度：≥500m
• 基材兼容：12.5–50μm厚度的PI、LCP、PEN等多种柔性高分子薄膜
• 品控体系：自建4.2K–300K变温电输运测试系统，实现“镀膜—表征—电学验证”全闭环

典型应用场景

量子计算与低温电子

NbTi超导特性使其成为量子比特控制线路的理想材料，可减少信号延迟和热噪声，提升量子计算机稳定性。产品满足量子计算柔性互连、低温传感器等场景的工程化应用要求。

航空航天电子

在卫星、火箭等设备中耐受极端温度（-180℃至200℃）和辐照环境（辐照剂量达10⁶ Gy后临界电流衰减＜5%），保障信号传输可靠性。

高可靠性医疗设备

用于MRI射频线圈、内窥镜、植入式医疗电子等场景，NbTi的生物相容性和耐腐蚀性可延长设备使用寿命。

5G/6G高频通信

LCP基材（介电常数2.9-3.1，损耗0.002-0.003）与NbTi导电层结合，为高频高速FPC提供理想材料方案。

新能源汽车电池管理

在高压电池组中替代传统铜排，减轻重量（密度仅为铜的56%）并提升耐电解液腐蚀能力。

定制服务

除标准规格产品外，先进院科技提供深度定制服务：

• 镀层厚度：50nm至5μm可调
• Nb/Ti原子比：45:55至50:50可调
• 表面粗糙度：可定制Ra＜0.5nm
• 基材选择：PI、LCP、FEP、PET、PPS、PEN、PP等多种柔性高分子薄膜
• 多层膜集成：可定制超导层/绝缘层/保护层复合结构

为什么选择先进院科技

• 国家高新技术企业，深耕柔性基材精密镀膜领域
• 自主掌握磁控溅射、真空蒸镀等核心PVD技术
• 自主建成卷对卷连续真空镀膜生产线，支持工业化批量供货
• 完整品控闭环：自建4.2K–300K变温电输运测试系统
• 附着力达ASTM D3359 5B级（更高等级），经10万次弯折超导性能衰减＜5%
