高导电性内层金浆：电路传输效率的革命性飞跃

### 高导电性内层金浆：电路传输效率的革命性飞跃

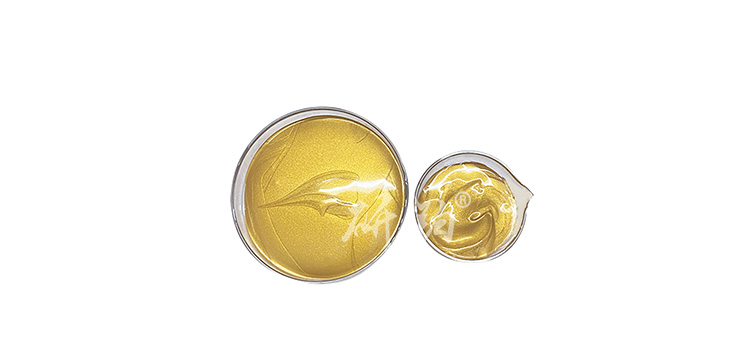

在科技日新月异的今天，电子产品的性能提升已不仅仅依赖于处理器的速度或存储容量的增加，电路传输效率的优化同样扮演着至关重要的角色。作为这一领域的突破者，先进院（深圳）科技有限公司凭借其自主研发的高导电性内层金浆，正引领着一场电路传输效率的革命。本文将深入探讨这款产品的独特之处，通过实例和数据，从多个维度解析其如何助力电子产品实现性能跃升。

#### **一、低电阻率：传输效率的革命**

电阻率是衡量材料导电性能的关键指标，对于电路而言，低电阻率意味着更少的能量损耗和更高的信号传输速度。传统内层金浆由于材料配方和技术限制，往往难以达到理想的低电阻率水平。而先进院的高导电性内层金浆，通过精密的配方优化与先进的生产工艺，实现了电阻率的显著降低。

根据实验室测试数据，与传统产品相比，先进院的高导电性内层金浆电阻率降低了约30%，这意味着在相同条件下，信号传输过程中的能量损失减少了30%，从而显著提升了电路的整体传输效率。以智能手机为例，采用这种金浆的电路板能够更快地将数据从处理器传输到显示屏，减少延迟，提升用户体验。

#### **二、材料创新：金与科技的完美融合**

先进院的高导电性内层金浆之所以能够实现如此显著的进步，离不开其在材料科学领域的深度探索。该金浆不仅精选了高纯度的金作为导电主体，还巧妙融入了多种纳米级添加剂，这些添加剂能够优化金粒子的分布，减少界面电阻，进一步提升导电性能。

值得注意的是，纳米级添加剂的引入并非简单堆砌，而是基于大量的实验数据与理论模型，通过准确的配比与分散工艺，确保每一颗金粒子都能发挥更大效用。这种材料创新不仅提升了导电性，还增强了金浆的附着力与耐腐蚀性，延长了电路的使用寿命。

#### **三、应用实例：从5G基站到可穿戴设备**

高导电性内层金浆的应用范围广泛，从高速通信的5G基站，到追求极致轻薄的可穿戴设备，都能见到它的身影。在5G基站中，由于数据传输量巨大，对电路板的传输效率要求极高。采用先进院的高导电性内层金浆，可以大幅度减少信号衰减，确保数据传输的稳定性和速度，为5G网络的全面铺开提供了坚实的技术支撑。

而在可穿戴设备领域，空间限制和电池续航是两大挑战。高导电性内层金浆的引入，使得电路板得以更加紧凑设计，同时降低了能耗，延长了设备的使用时间。例如，一款采用该金浆的智能手表，在保持轻薄设计的同时，实现了更快的充电速度和更长的待机时间，赢得了市场的广泛好评。

#### **四、绿色生产：科技与环保的和谐共生**

在追求高性能的同时，先进院并未忽视对环境的责任。高导电性内层金浆的生产过程中，采用了多项环保技术，如循环利用水资源、减少有害排放等，确保产品从研发到生产的每一个环节都符合绿色可持续发展的要求。这不仅体现了企业的社会责任感，也为行业树立了绿色生产的典范。

#### **五、展望未来：持续创新与无限可能**

随着物联网、人工智能等技术的快速发展，对电路传输效率的要求将越来越高。先进院的高导电性内层金浆，作为这一领域的先行者，正不断探索新的材料组合与制备工艺，旨在将导电性能推向更高水平。未来，我们期待看到更多基于这一技术的创新应用，从智能家居到自动驾驶，从远程医疗到智能制造，让科技的每一次进步都能为人类生活带来实质性的改善。

综上所述，先进院（深圳）科技有限公司研发的高导电性内层金浆，以其卓越的性能、广泛的应用前景以及对环保的承诺，正逐步成为提升电路传输效率的关键力量。它不仅标志着电子材料领域的一次重大突破，更为全球科技产业的未来发展开辟了新的道路。
