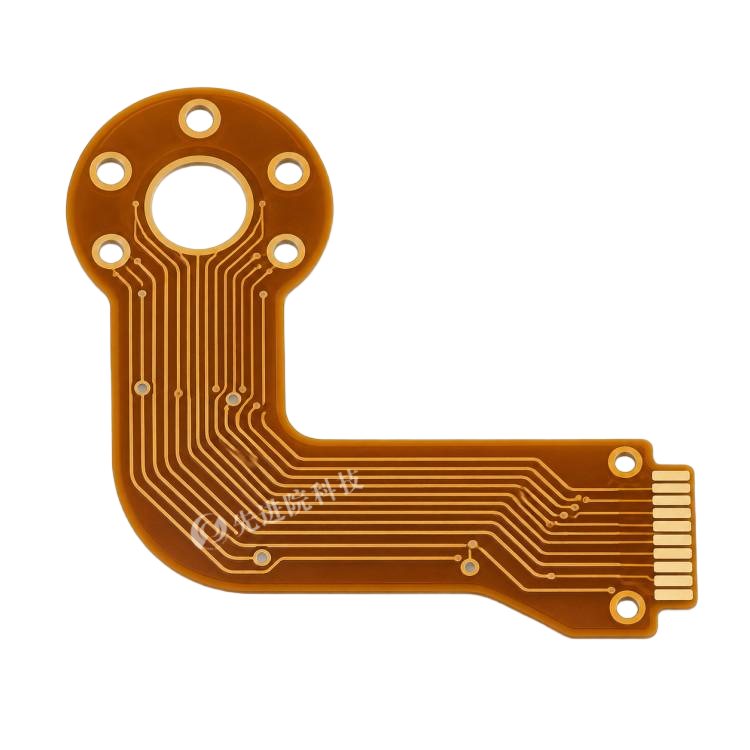

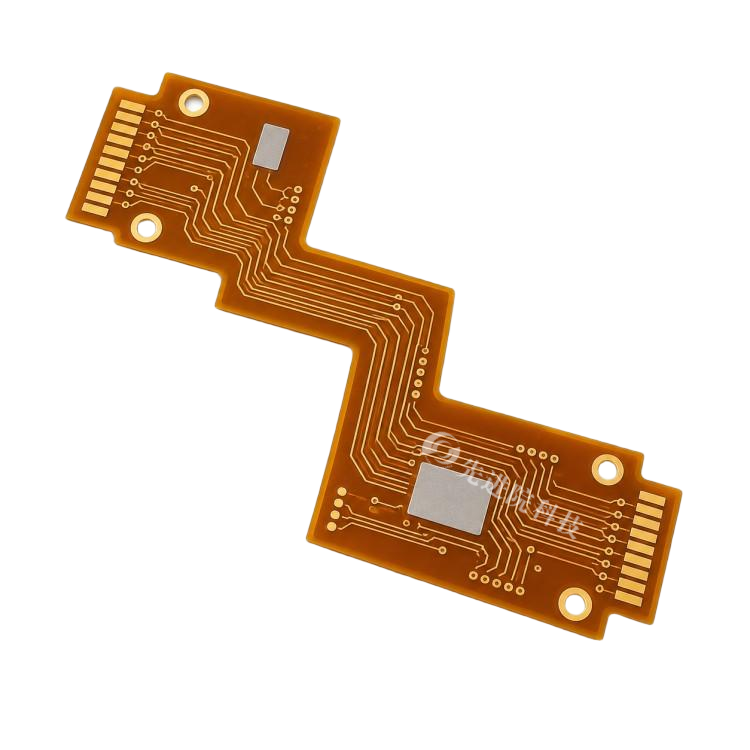

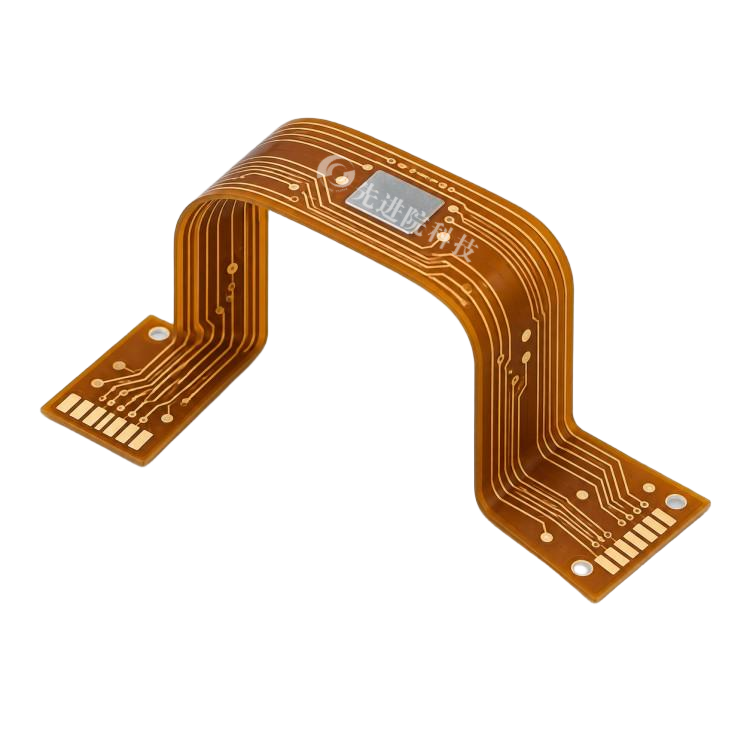

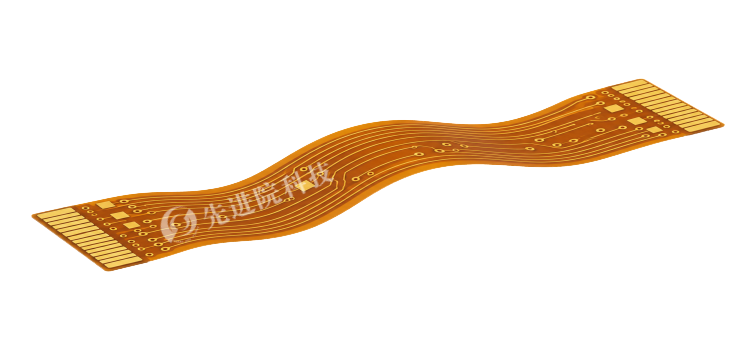

低温超导FPC解决方案

一、产品概述

先进院（深圳）科技有限公司低温超导FPC解决方案，面向液氮温区（77K）、液氦温区（4.2K）及极低温环境，提供轻量化、可弯曲、高可靠的柔性印刷电路连接方案。产品适用于量子计算、核聚变、医疗MRI等对信号传输与低温稳定性要求极高的领域，解决传统FPC在极低温下热收缩失配、脆化疲劳、信号衰减等核心问题。

二、核心优势

• 耐极低温：适配77K至4.2K，兼顾-269℃极低温应用场景。
• 低信号损耗：高频传输稳定，CPW设计下信号损耗可低至0.1dB/cm@4K。
• 高可靠性：通过热循环、弯曲、液氦浸泡等严苛测试。
• 定制化设计：根据温区、频率、功率与机械需求选材与优化层叠。
• 跨学科集成：融合材料科学、电磁仿真与低温工程。

三、低温专用材料选型

四、设计优化策略

• 层叠结构：采用"铜箔-低温胶-基材"对称堆叠，减少热应力翘曲。示例4层板为Cu/PI/Cu/低温胶/Cu/PI/Cu，胶层厚度≤10μm。
• 焊盘与过孔：避免直角焊盘，改用圆角或泪滴焊盘；过孔采用"背钻+填充银浆"工艺，降低微裂纹风险。
• 热沉集成：关键区域嵌入铜或铝热沉，通过TIM与超导器件连接，实现局部温度控制。
• 阻抗控制：差分对阻抗可控制在50Ω±10%，优化线宽/间距，保障信号完整性。

五、制造工艺与可靠性

六、典型应用

• 量子计算：LCP基材FPC连接稀释制冷机内超导量子比特与室温控制系统，嵌入式CPW降低信号损耗。
• 核聚变装置：用于EAST托卡马克极低温超导磁体电流监测信号传输，铜-铌复合导体在4.2K下电阻率<1×10⁻⁹Ω·m。
• 医疗MRI：替代传统线束连接低温超导磁体与梯度线圈，柔性设计减少机械振动，信噪比提升15%。

七、未来方向

探索石墨烯等二维材料与超导材料复合基材，推动FPC与低温电子器件3D集成，并通过卷对卷R2R工艺实现规模化降本，目标成本降至传统方案的50%以下。

八、合作与服务

先进院（深圳）科技有限公司提供从材料选型、电磁仿真、结构设计到制造测试的一站式低温超导FPC解决方案。建议与超导设备厂商建立联合实验室，加速技术落地。具体参数以项目定制与测试报告为准。

定制服务

先进院科技提供低温超导FPC全流程定制服务，涵盖：

• 材料选型：改性聚酰亚胺PI、液晶聚合物LCP、陶瓷填充PTFE等低温专用基材
• 层叠与结构设计：对称堆叠结构、圆角/泪滴焊盘、背钻+银浆填充过孔、热沉集成方案
• 阻抗与信号完整性设计：差分对阻抗控制50Ω±10%，CPW共面波导设计，电磁仿真优化
• 低温制造工艺：激光钻孔、O₂/CF₄低温等离子清洗、化学镀铜等低温兼容工艺
• 测试验证：热循环测试、弯曲测试、液氦浸泡测试、信号损耗测试等全套可靠性验证
• 应用方案定制：量子计算、核聚变装置、医疗MRI等场景适配
• 联合研发：支持石墨烯二维材料复合基材、3D集成、卷对卷R2R工艺等前沿方向合作
