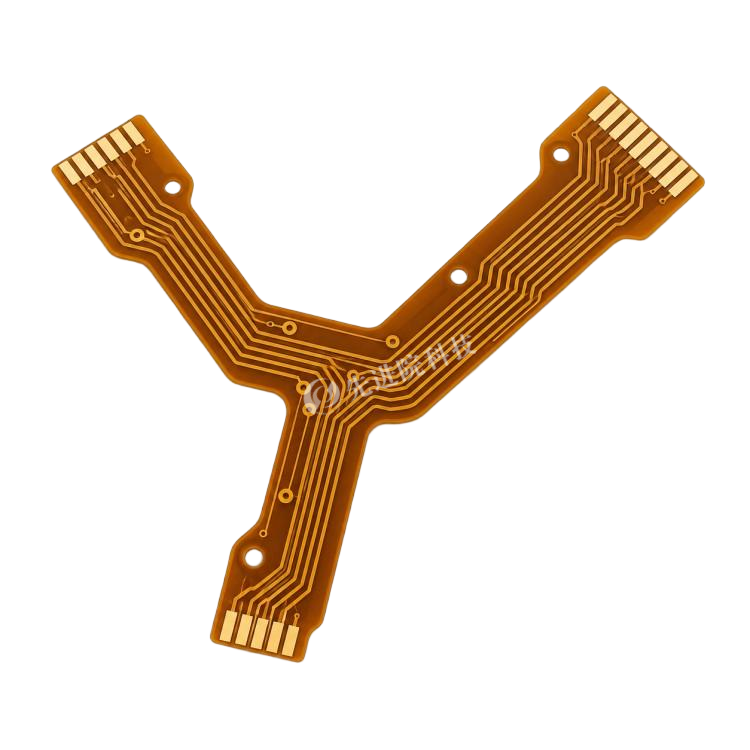

超导MRI柔性互联软板

产品概述

超导MRI柔性互联软板是超导磁体内部的关键柔性电路载体，可在液氦温度（如4.2K）下实现高可靠电气连接，并适应磁体内部复杂机械形变。产品通过材料创新、工艺优化与系统级设计，保障MRI设备在极低温、强电磁、长期运行环境下的信号完整性与供电稳定性。

产品定位

面向超导MRI系统的极低温、高可靠柔性互连解决方案，连接超导磁体与低温制冷系统、梯度线圈等关键部件。

核心特性

• 超低温耐受：低温专用基材，液氦温度下保持柔韧，避免脆化断裂。
• 低热导率：减少冷量损耗，维持超导磁体稳定运行。
• 高密度布线：支持数百路信号传输，满足梯度线圈高速切换需求。
• 抗辐射与耐腐蚀：适应医疗设备长期使用场景。
• 高可靠连接：低温钎焊、压接式连接器与真空灌封工艺，降低接触电阻与开路风险。
• 信号完整性优化：差分对走线、屏蔽层与阻抗控制，抑制EMI和共模噪声。

关键技术方案

典型应用场景

• 超导磁体内部连接：连接磁体绕组与外部电源，传输超导电流。
• 梯度线圈驱动：传输MHz级高速脉冲信号，保障图像空间分辨率。
• 低温制冷系统监控：集成温度、压力传感器信号线，实时监测液氦液位与制冷机状态。

选型与设计支持

• 要求供应商提供低温拉伸测试报告，如-269℃至室温循环测试。
• 使用ANSYS或COMSOL进行热-力-电耦合仿真，优化层压结构与布线。
• 关键信号线支持双路冗余设计，避免单点故障。
• 优先选用DIN 41612、Micro-D等医疗级连接器，兼容现有系统。

行业趋势

产品正朝高温超导适配、集成化低温电子模块、3D打印柔性电路等方向发展，以降低制冷成本、减少接口数量并提升系统可靠性。

产品价值

先进院（深圳）科技有限公司的超导MRI柔性互联软板，已成为高端医疗影像设备的关键使能技术，其性能直接决定MRI的成像质量与运行稳定性。支持定制化设计与联合开发。

定制服务

先进院科技提供超导MRI柔性互联软板全流程定制服务，涵盖：

• 材料体系定制：含氟聚合物/改性聚酰亚胺基材，铍铜、因瓦合金等低膨胀导体，硅胶/弹性体应力缓冲层
• 焊接与封装方案：金-锡共晶低温钎焊、弹簧针压接连接器、真空灌封工艺
• 信号完整性设计：差分走线、铜箔/导电织物屏蔽、50Ω/100Ω阻抗匹配与仿真优化
• 层叠与布线设计：高密度布线方案，支持数百路信号传输
• 仿真与优化：ANSYS/COMSOL热-力-电耦合仿真，优化层压结构与布线
• 可靠性设计：关键信号线双路冗余设计，避免单点故障
• 连接器选型：DIN 41612、Micro-D等医疗级连接器，兼容现有系统
• 测试验证：低温拉伸测试、-269℃至室温循环测试等全套可靠性验证
• 联合开发：支持高温超导适配、集成化低温电子模块、3D打印柔性电路等前沿方向合作
