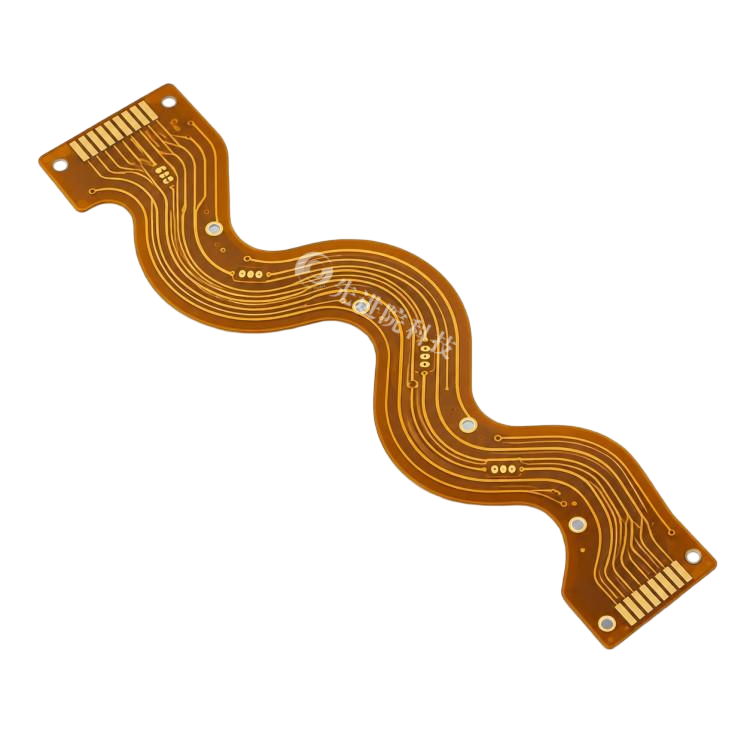

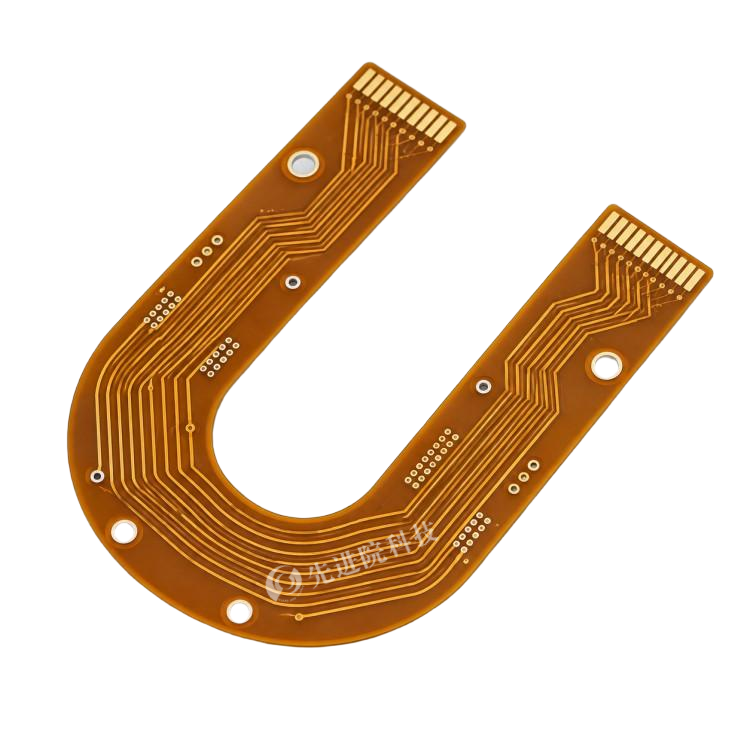

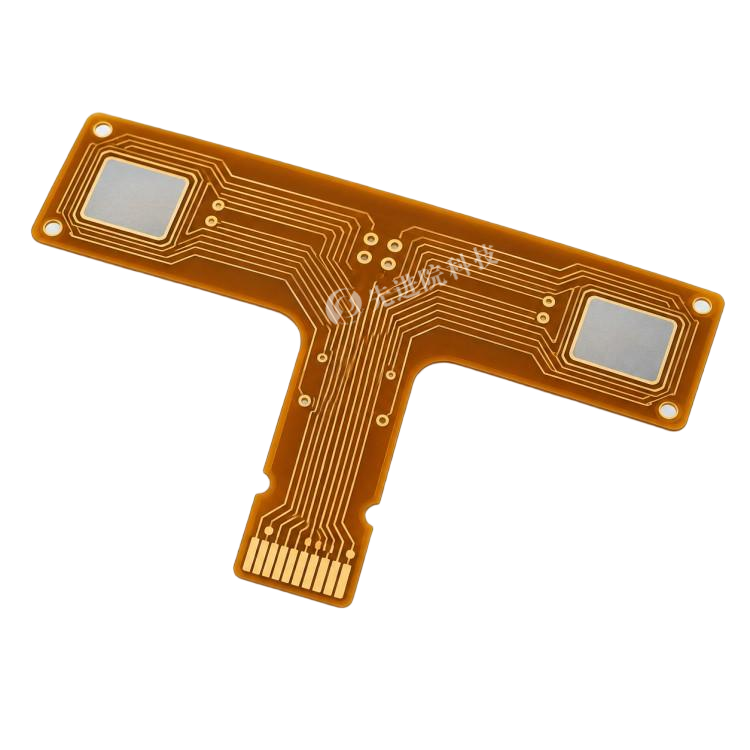

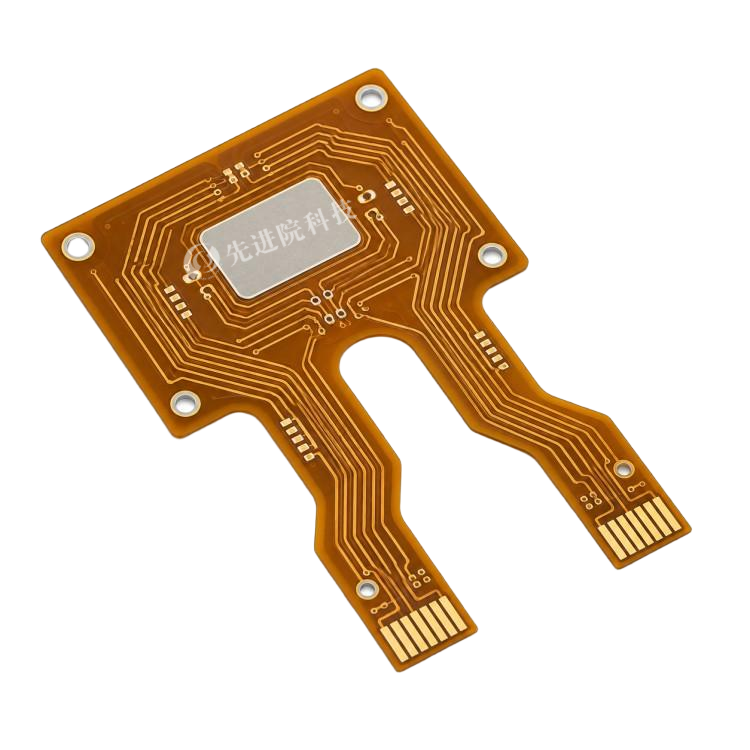

超导核磁共振FPC排线

一、产品概述

在超导核磁共振（MRI）系统中，FPC柔性印刷电路排线是连接超导磁体、低温系统、梯度线圈及射频线圈的关键组件。先进院（深圳）科技有限公司FPC排线面向极低温、高可靠性、抗电磁干扰（EMI）及机械柔性需求设计，可在MRI系统长期运行中稳定传输低温控制信号、梯度脉冲电流及射频微弱信号，是超导MRI系统稳定运行的重要保障。

二、核心作用

信号传输枢纽

通过多层导电层与绝缘层叠加设计，实现高频信号、大电流与低噪声信号的隔离传输，避免交叉干扰。可承载梯度线圈脉冲电流（可达数百安培），并传输射频线圈MHz级微弱信号。

低温适应性

采用聚酰亚胺（PI）或聚酯（PET）等耐低温基材，工作温度可达-269℃，并配合低温润滑脂填充，防止材料脆化或接触不良。

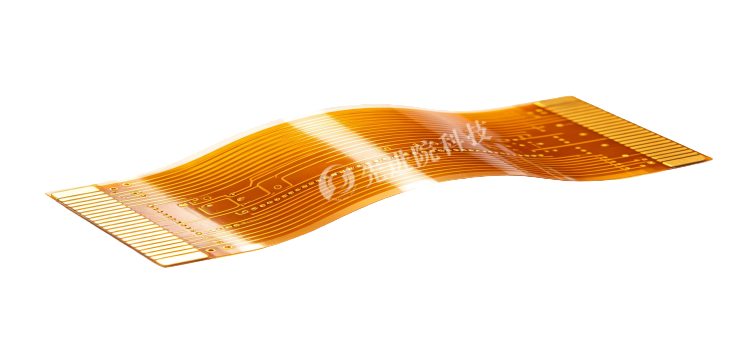

机械灵活性

柔性结构可吸收患者床移动或梯度线圈振动带来的机械应力，动态弯曲半径≤5mm，避免金属导线断裂或连接器松动。

三、技术选型与结构设计

材料与工艺

• 基材：优先选用PI薄膜（如杜邦Kapton），耐低温性、耐辐射性及尺寸稳定性优于PET。
• 导电层：采用压延铜（RA铜）或电解铜（ED铜），表面处理可选沉金（ENIG）或沉银，提升焊接可靠性及抗氧化性。
• 覆盖层：使用覆盖膜或阻焊油墨，保护线路免受机械划伤及化学腐蚀。

结构设计

• 层数：根据信号复杂度选择单层、双层或多层FPC；梯度线圈驱动信号可采用独立屏蔽层减少EMI。
• 刚柔结合：在磁体接口等固定连接区域，采用刚性PCB与柔性FPC结合设计，提升安装稳定性。
• 补强板：连接器插拔区域添加PI或FR4补强板，防止反复插拔导致线路断裂。

低温性能验证

• 通过液氮浸泡测试（-196℃）验证材料脆性及连接可靠性。
• 模拟MRI扫描热循环（液氦沸腾至室温），测试排线膨胀系数匹配性。

四、常见故障与维护建议

维护策略

• 定期使用红外热成像仪检测连接器温度异常，结合兆欧表测试绝缘电阻（≥100MΩ）。
• 对高应力区域FPC排线，建议每5年预防性更换一次。
• 维修时使用无水乙醇清洁排线表面，避免含氯溶剂腐蚀PI基材。

五、典型应用与行业参考

先进院（深圳）科技有限公司FPC排线适用于超导磁体低温控制、梯度线圈驱动、射频信号传输及患者床移动等场景。行业前沿方案包括：刚柔结合FPC集成驱动电路与嵌入式温度传感器；液氦兼容型FPC配合纳米级疏水涂层；激光直接成型（LDS）三维FPC实现一体化设计。面向7T高场强MRI，FPC信号带宽要求可达>1GHz，动态弯曲寿命>100万次，液态金属互连与自修复材料成为未来突破方向。

六、产品优势总结

• 耐极低温：适配液氦至室温热循环。
• 抗EMI：多层屏蔽与隔离传输设计。
• 高可靠：刚柔结合、补强板与低温验证。
• 高柔性：动态弯曲半径≤5mm，适应振动与移动。
• 可定制：根据信号复杂度、层数、屏蔽及接口需求灵活设计。

先进院（深圳）科技有限公司致力于为超导MRI系统提供关键FPC排线解决方案，助力MRI设备长期稳定运行。具体参数与选型方案可根据实际应用定制。

定制服务

先进院科技提供超导MRI专用FPC柔性排线全流程定制服务，涵盖：

• 材料选型：杜邦Kapton PI薄膜、PET等耐低温基材，压延铜/电解铜导电层，沉金/沉银表面处理
• 层数与结构设计：单层/双层/多层FPC，独立屏蔽层设计，刚柔结合方案
• 补强板定制：连接器插拔区域PI或FR4补强板设计
• 低温性能验证：液氮浸泡测试（-196℃）、MRI扫描热循环模拟测试
• 信号完整性设计：多层屏蔽与隔离传输设计，梯度脉冲电流与射频微弱信号传输优化
• 应用方案定制：超导磁体低温控制、梯度线圈驱动、射频信号传输、患者床移动等场景适配
• 维护方案支持：红外热成像检测、绝缘电阻测试、预防性更换周期建议
• 联合研发：支持刚柔结合FPC集成驱动电路、嵌入式温度传感器、LDS三维FPC、液态金属互连、自修复材料等前沿方向合作
