角锥吸波泡棉_80MHz-100GHz微波暗室吸波材料_EMC测试RCS隐身_先进院科技

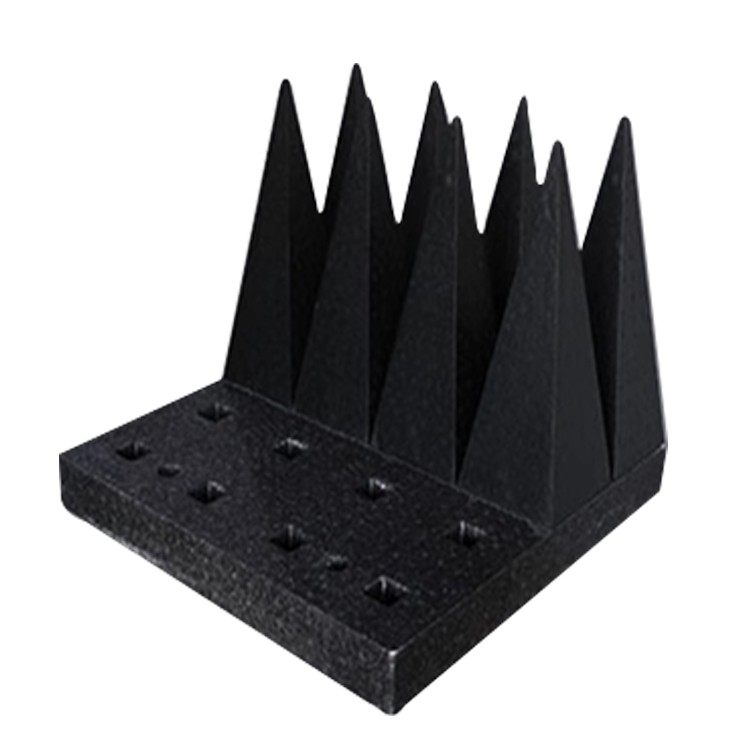

角锥吸波泡棉是以聚氨酯泡沫为基材、浸渍导电碳黑/碳化硅等损耗介质，通过角锥阵列实现阻抗渐变匹配的宽带吸波材料，覆盖80MHz~100GHz。

一、核心参数速览

二、反射率与厚度关系

先进院科技角锥吸波泡棉的反射率与角锥高度（t）和入射波长（λ）的比值直接相关，典型工程数据如下：

说明：t为角锥高度，λ为对应频点的自由空间波长。频率越低，所需角锥高度越大；先进院科技可根据目标频段和空间限制，优化t/λ设计，在最小体积下实现所需反射率。

三、材料体系与结构原理

四、先进院科技差异化优势

1. 梯度浸渍与多层复合工艺：区别于传统一次浸渍，先进院科技采用多道梯度浸渍技术，使损耗介质沿角锥高度呈连续或阶梯分布，反射率曲线更平滑，带内波动更小。
2. 全频段定制能力：可针对80MHz、433MHz、915MHz、2.4GHz、5.8GHz、24GHz、60GHz、77GHz、94GHz等典型频段进行优化设计，提供标准化与定制化产品。
3. 高一致性批量制造：反射率批次一致性控制在±2dB以内，尺寸公差±2mm，角度公差±1°，满足暗室大面积铺装的一致性要求。
4. 环境可靠性：通过高低温循环、恒定湿热、盐雾等环境测试，长期使用不变形、不脆化、吸湿率低，适用于海洋气候、工业现场及航空航天环境。
5. 阻燃与环保：可根据需求提供UL94 V-0级阻燃型号，烟雾密度和毒性满足轨道交通及航空标准；材料体系符合RoHS、REACH法规。

五、典型应用场景

• 电磁兼容（EMC）暗室：覆盖80MHz~40GHz，满足CISPR、IEC、MIL-STD等测试要求。
• 微波/毫米波暗室：用于天线方向图、增益、效率测试，反射率可达-40dB以下。
• 雷达散射截面（RCS）测试场：低反射背景提升目标测量精度。
• 5G/6G基站与终端测试：针对Sub-6GHz与毫米波频段优化。
• 汽车毫米波雷达：24GHz、77GHz、79GHz吸波衬垫与测试环境。
• 军工与航空航天：隐身测试、电子战系统调试、射频屏蔽腔体。

六、选型指南

先进院科技可根据客户提供的频段、空间尺寸和反射率要求，输出角锥高度、底面积、排列密度和材料配方的完整设计方案。

七、质量控制与测试

• 反射率测试方法：弓形法（NRL Arch）、自由空间法、时域门控法。
• 每批次产品附带反射率曲线、厚度、密度、阻燃等级测试报告。
• 支持第三方检测机构复测，数据可追溯。
