发布：先进院（深圳）科技有限公司 | 材料工程部
在5G通信、汽车毫米波雷达、消费电子高密度集成与电磁兼容测试快速发展的背景下，电磁干扰（EMI）抑制材料正从“辅助选配”走向“设计关键”。先进院科技推出的平板吸波泡棉系列，以薄型化、宽频化、可压缩和高可靠性为核心，面向射频模块、天线区域、屏蔽箱体及近场通信等场景提供标准化与定制化解决方案。本文将从材料特性、关键技术参数、差异化优势、典型应用场景及选型建议五个维度进行结构化说明。更多产品规格与实测数据，请访问先进院科技吸波材料产品页。

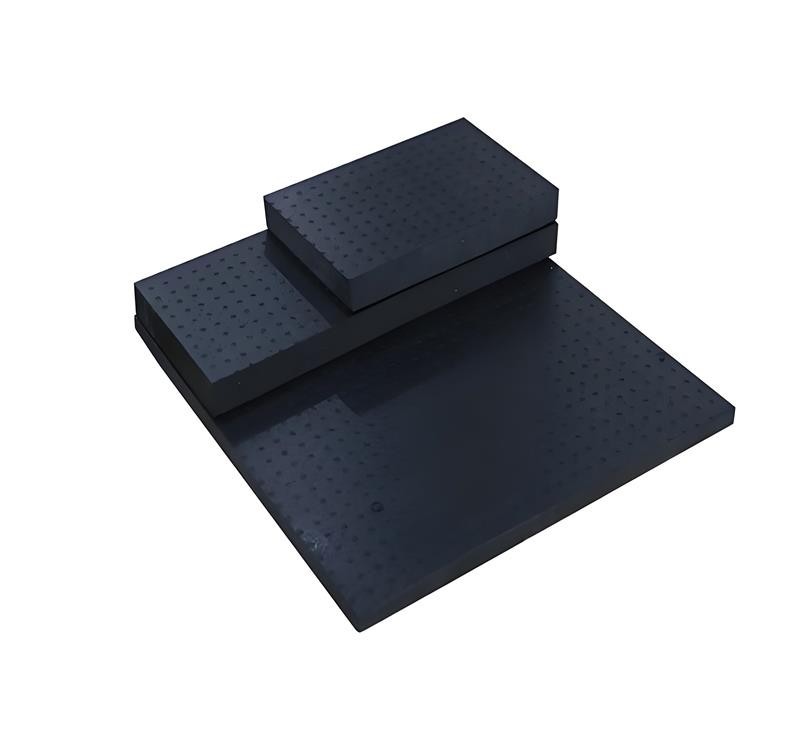

平板吸波泡棉是以聚氨酯或改性聚合物为基体，填充高性能磁性吸收剂、介电损耗材料，经发泡、压延、精密裁切等工艺制成的柔性片状电磁波吸收材料。其核心作用是将入射电磁波能量通过磁损耗、介电损耗转化为热能，从而降低反射、抑制腔体谐振、减少表面电流耦合。
与角锥吸波材料相比，平板吸波泡棉具有厚度小、可压缩、可模切、易贴装等优势，特别适合空间受限、结构复杂的电子设备与测试环境。
先进院科技平板吸波泡棉系列型号覆盖 1 GHz–110 GHz，典型技术指标如下：
| 项目 | 典型参数范围 | 备注 |
|---|---|---|
| 厚度 | 0.1 mm–3.0 mm，可叠层至 5.0 mm 以上 | 支持定制厚度 |
| 频率范围 | 1 GHz–40 GHz，部分高频型号至 110 GHz | 覆盖 Sub-6G、毫米波 |
| 垂直反射损耗 | ≥ -10 dB @ 中心频段；≥ -18 dB @ 77 GHz | 弓形法测试 |
| 插入损耗 | ≥ 8 dB @ 高频段 | 视厚度与频段而定 |
| 密度 | 0.45–1.20 g/cm³ | 轻量化设计 |
| 表面电阻 | ≥ 1×10⁶ Ω/sq（绝缘型）；可复合导电布/金属箔 | 满足接地或绝缘需求 |
| 工作温度 | -40 ℃～+150 ℃（长期）；短期 180 ℃ | 满足车规级要求 |
| 阻燃等级 | UL94 V-0 / V-1 | 可选无卤阻燃 |
| 压缩回弹率 | ≥ 85%（50%压缩，23 ℃） | 适应结构公差 |
| 环保认证 | RoHS 2.0、REACH、无卤 | 符合出口与绿色制造要求 |
数据为典型值，实际性能因型号、厚度、贴装方式及测试环境不同可能存在差异。先进院科技可提供批次测试报告与选型支持。
通过磁性吸收剂与介电吸收剂复配，先进院科技平板吸波泡棉在 1–18 GHz 常用频段保持稳定吸收，同时在 24 GHz、60 GHz、77 GHz、79 GHz 等毫米波频段仍具有较高损耗能力，避免单一材料在低频有效、高频失效的问题。
厚度更低可至 0.1 mm，适用于手机、TWS 耳机、智能手表等紧凑空间。材料具备柔性可压缩特征，在 30%–50% 压缩率下仍能保持吸波性能与回弹，适合存在装配公差的结构。
支持精密模切、异形开孔、背胶复合、离型膜定制。先进院科技可提供卷料或片料交付，适配 SMT 后段或模组组装工序，提升量产效率。
车规级型号满足 -40 ℃～+150 ℃ 长期工作、高低温循环、高温高湿及振动测试，批次间厚度、密度和吸波性能控制严格，适合汽车电子与军工级项目。
核心问题
Sub-6G 频段（3.3–5.0 GHz）与毫米波频段（24.25–43.5 GHz）的功率放大器、滤波器、射频前端集成度高，容易产生腔体谐振、模块间耦合和自激。
选型建议
推荐厚度：0.3–1.0 mm；推荐频段：3–18 GHz 与 24–40 GHz 双频覆盖；关键指标：垂直反射损耗 ≤ -12 dB，插入损耗 ≥ 8 dB；贴装位置：功放屏蔽腔上盖内侧、射频模块隔板、PCB 边缘。
先进院科技方案
选用 XJY-1600 系列，厚度 0.5 mm，典型反射损耗 -14 dB@5 GHz，帮助降低腔体谐振幅度，提升射频链路线性度与 EVM 稳定性。
核心问题
天线净空区被金属结构件、电池、摄像头模组压缩，天线效率下降；NFC、蓝牙、Wi-Fi 多射频共存导致近场耦合干扰。
选型建议
推荐厚度：0.1–0.3 mm，超薄型；推荐频段：13.56 MHz、2.4 GHz、5–6 GHz；关键指标：高频损耗稳定、压缩回弹好、带背胶不溢胶；贴装位置：天线支架背面、FPC 天线下方、金属壳体内侧。
先进院科技方案
XJY-100 系列厚度 0.15 mm，专为移动终端设计，密度低至 0.45 g/cm³，可模切成手机天线区域异形尺寸，改善天线隔离度与辐射效率。
核心问题
77 GHz/79 GHz 毫米波雷达对天线罩内表面反射、PCB 表面波和金属腔体谐振敏感，干扰会降低目标识别精度和探测距离。
选型建议
推荐厚度：0.5–2.0 mm；推荐频段：76–81 GHz 高频专用；关键指标：垂直反射损耗 ≤ -18 dB@77 GHz，耐温 -40 ℃～+125 ℃，阻燃 UL94 V-0；贴装位置：雷达天线罩内侧、雷达 PCB 屏蔽罩、毫米波模组外壳。
先进院科技方案
XJY-1800 高频系列在 77 GHz 反射损耗实测优于 -18 dB，通过车规级温度循环和振动测试，适用于前向雷达、角雷达及舱内毫米波雷达。
核心问题
紧凑型屏蔽箱、测试治具和吸波挡墙内部空间有限，传统角锥吸波体占用体积大，难以适配小型化 OTA 测试系统。
选型建议
推荐厚度：2.0–5.0 mm，可叠层至 10 mm；推荐频段：1–18 GHz 宽带；关键指标：宽带吸收、表面平整、耐候性好、可裁切拼接；安装位置：屏蔽箱内壁、测试夹具表面、可移动吸波挡墙。
先进院科技方案
XJY-200 宽带系列可多层复合至 10 mm，用于近场测试环境降低多径反射，提升辐射杂散与 OTA 测试重复性。
核心问题
军事装备需要在 X、Ku、Ka 等雷达频段降低散射截面，同时满足轻量化、环境适应性及批量一致性要求。
选型建议
推荐厚度：1.5–3.0 mm；推荐频段：8–40 GHz，可定制宽频；关键指标：低反射、耐高低温、耐盐雾、阻燃、可曲面贴合；应用形式：吸波贴片、复合蒙皮内层、局部 RCS 减缩。
先进院科技方案
提供定制化高填充吸波泡棉，配合导电背胶或绝缘隔离层，满足特定频段 RCS 减弱需求。所有批次均可提供反射率测试数据，支持军工项目可追溯管理。
核心问题
NFC 天线（13.56 MHz）和无线充电线圈（100–150 kHz）在金属电池壳、PCB 地平面附近会产生涡流，导致电感量下降、Q 值降低、读卡距离缩短。
选型建议
推荐厚度：0.1–0.5 mm；推荐频段：100 kHz–13.56 MHz 低频高磁导率；关键指标：高磁导率实部 μ'、低磁损耗、高饱和磁通；贴装位置：NFC 天线与金属板之间、无线充电线圈底部。
先进院科技方案
XJY-LF 低频系列采用高磁导率吸收剂，0.2 mm 厚度即可有效抑制金属涡流，提高 NFC 天线 Q 值 20% 以上，改善刷卡灵敏度与充电效率。
先进院科技建议按照以下四步进行平板吸波泡棉选型：
关键测试方法包括弓形法反射率测试、微带线法插入损耗测试、同轴法介电常数与磁导率测试。
平板吸波泡棉正成为高密度电子系统电磁兼容设计的重要材料。先进院科技依托材料配方、精密涂布与模切加工能力，为 5G 通信、消费电子、汽车电子、微波暗室、军事国防及 NFC/无线充电等场景提供从标准品到定制化的平板吸波泡棉解决方案。
无论是 0.1 mm 超薄贴片还是 77 GHz 毫米波雷达专用吸波层，先进院科技均以稳定的批次一致性、完整的数据报告和快速打样服务，帮助客户缩短设计周期、提升产品电磁可靠性。
如需选型支持、样品测试或定制开发，请联系先进院（深圳）科技有限公司材料工程部。
