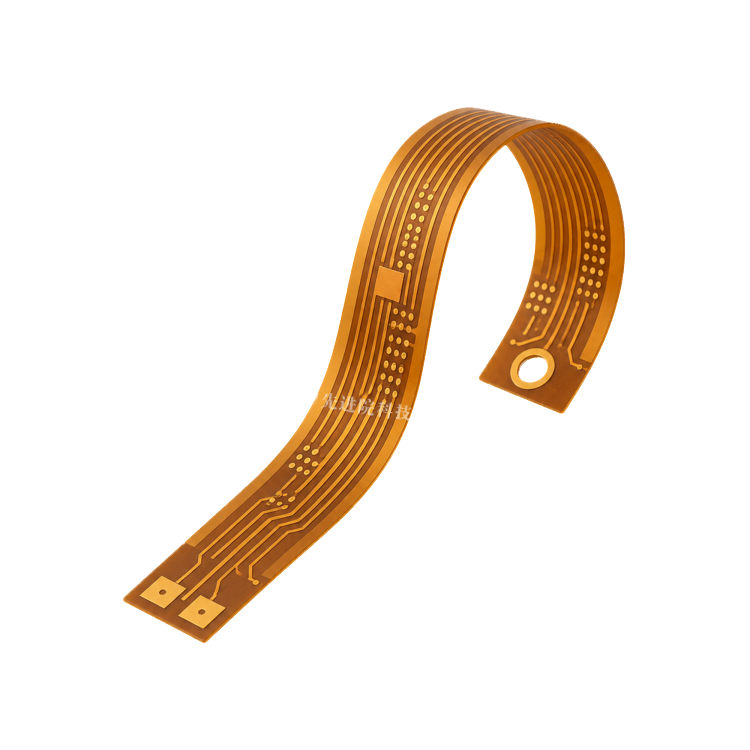

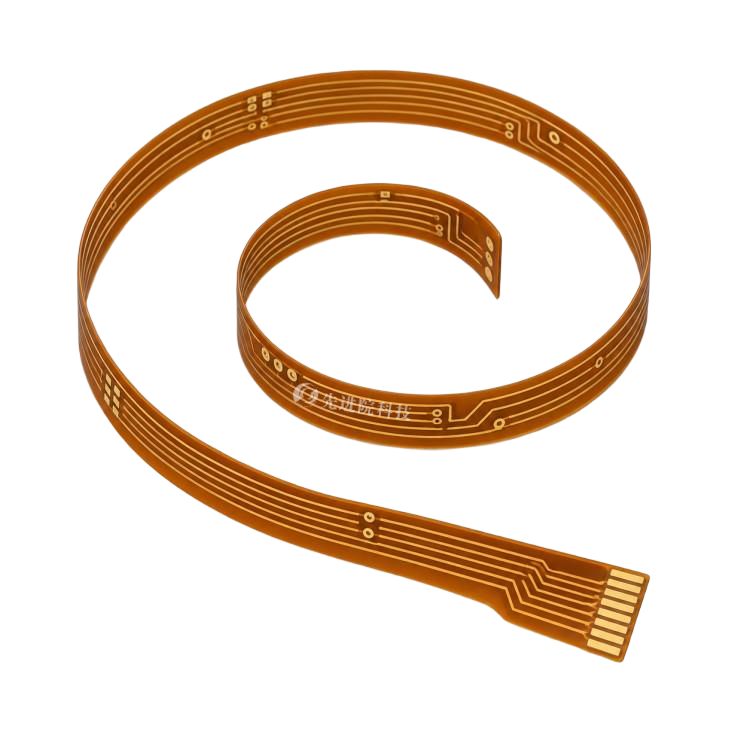

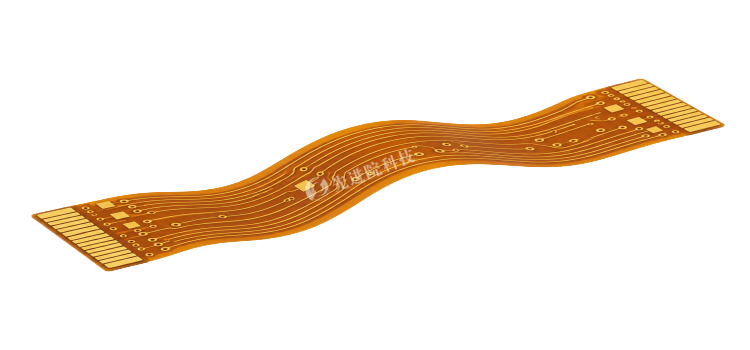

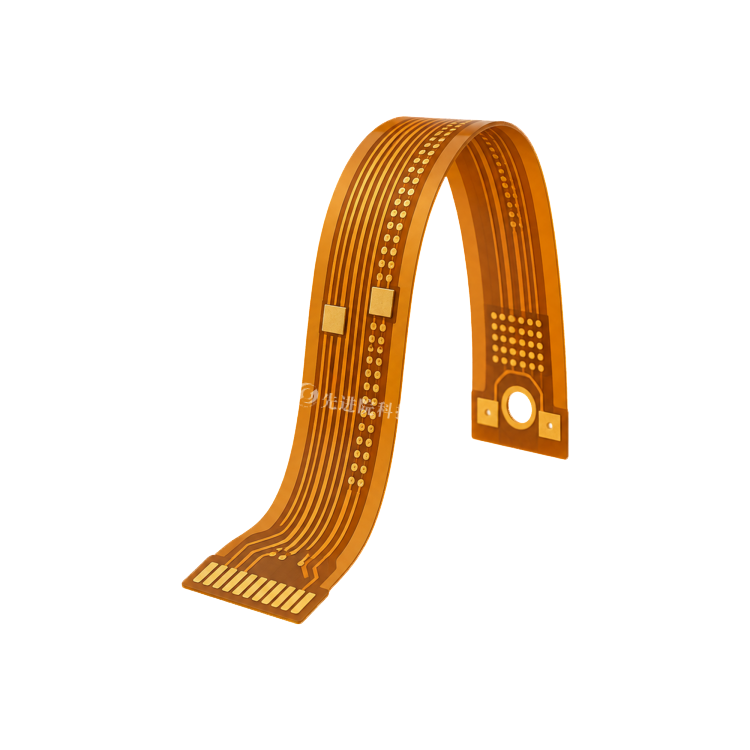

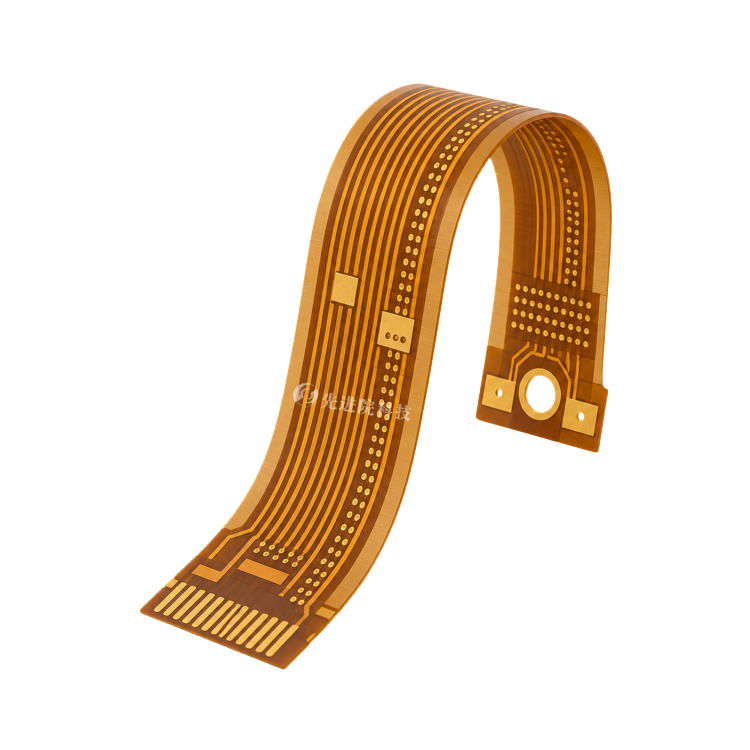

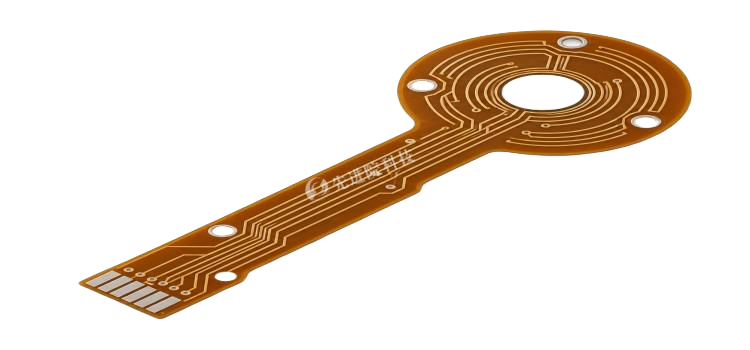

低温探测器柔性电路板

一、产品概述

先进院（深圳）科技有限公司推出的低温探测器柔性电路板（FPC），面向量子计算、深空探测、超导磁体、核聚变等极端低温环境，可在 -196℃（液氮）至 -269℃（液氦） 下稳定工作。产品针对低温材料脆化、热膨胀系数失配、信号完整性衰减、冷焊效应等核心挑战进行专项优化，为恶劣环境电子系统提供高可靠互连方案。

二、核心材料体系

三、关键技术突破

先进院（深圳）科技有限公司自主开发液氦级PI镀铌钛薄膜，CTE 为 12ppm/℃，在 4.2K 下弯曲寿命超 10万次，已应用于 CERN超导探测器，满足极端低温下高可靠、长寿命连接需求。

四、设计与可靠性

• 采用对称叠层设计（如Cu/PI/Cu/PI/Cu），平衡热应力。
• 关键信号层嵌入CTE匹配层（如钼箔），降低焊点应力集中。
• 基于低温介质常数模型进行仿真，PI在4.2K时 εr≈3.2。
• 差分对线宽/间距公差控制在 ±0.02mm 以内。
• 焊盘采用狗骨式过渡结构，关键连接点增加 Sn-Bi-In低温焊料加固环。

五、制造工艺控制

• 覆盖膜固化采用两段式升温：-196℃预冷→室温解冻→120℃固化，避免热冲击微裂纹。
• 氧气等离子清洗功率 ≤100W，处理时间 <2分钟，防止PI表面过度刻蚀。
• 采用1064nm激光局部加热，实现无热影响区焊接。

• 焊料熔点控制在 138℃（Sn-58Bi合金），减少低温脆性。


六、典型应用场景

• 量子计算：用于连接超导量子比特与控制电路，20mK下信号衰减<0.1dB/cm。
• 深空探测器：适用于JWST类低温传感器连接，承受-233℃至+50℃极端温差循环。
• 核聚变装置：用于EAST托卡马克磁体线圈信号传输，耐中子辐照剂量达10¹⁵ n/cm²。

七、失效模式与解决方案

八、发展趋势

先进院（深圳）科技有限公司持续推动低温FPC材料与工艺创新，包括液晶聚合物（LCP）基材、石墨烯增强导电油墨、3D打印低温FPC（SLS）、嵌入式无源器件等，并跟进ESA、NASA相关标准，助力下一代探测器实现 -269℃至室温全温区 稳定工作。

先进院（深圳）科技有限公司——恶劣环境电子系统关键使能技术供应商，为量子计算、深空探测与核聚变提供高可靠低温FPC解决方案。

定制服务

先进院科技提供低温探测器FPC全流程定制服务，涵盖：

• 需求评估：工作温区、信号类型与频段、电流承载、安装空间与接口定义
• 低温材料选型：杜邦Kapton MT改性PI基材、低温固化型环氧树脂覆盖膜、Ag-Pd合金导电层、丙烯酸酯改性粘接剂
• 叠层与结构设计：对称叠层设计、CTE匹配层嵌入、狗骨式焊盘过渡结构、差分对公差控制
• 低温工艺定制：两段式升温固化、低温等离子清洗、1064nm激光局部加热焊接、Sn-Bi-In低温焊料
• 仿真与优化：低温介质常数模型仿真、热应力分布分析、信号完整性优化
• 测试验证：液氦/液氮温区电气性能测试、弯曲寿命验证、辐照耐受测试、温差循环测试
• 联合研发：支持LCP基材、石墨烯增强导电油墨、3D打印低温FPC（SLS）、嵌入式无源器件等前沿方向合作
