超导磁体引出线FPC

产品概述

超导磁体引出线FPC是连接超导磁体与外部电路的关键柔性电路组件，面向极低温至常温环境，实现高可靠电气连接。产品可在4.2K等极低温条件下保持稳定性能，适用于核聚变、粒子加速器、医疗MRI、量子计算等高端装备。

核心特性

• 极低温适应性：采用聚酰亚胺（PI）、聚醚醚酮（PEEK）等低温柔性基材，4.2K下不易脆化断裂。
• 高电流承载：使用高纯度无氧铜（OFHC）或银合金导体，支撑超导磁体数千安培级电流需求。
• 低热导设计：选用聚四氟乙烯（PTFE）等低热导绝缘材料，减少常温端向超导磁体的漏热。
• 复杂工况稳定：适应强磁场、振动、辐射等环境，真空或惰性气体封装，防氧化、防水分侵入。
• 高密度布局：多层FPC叠加布线，减少空间占用，适应复杂安装路径。

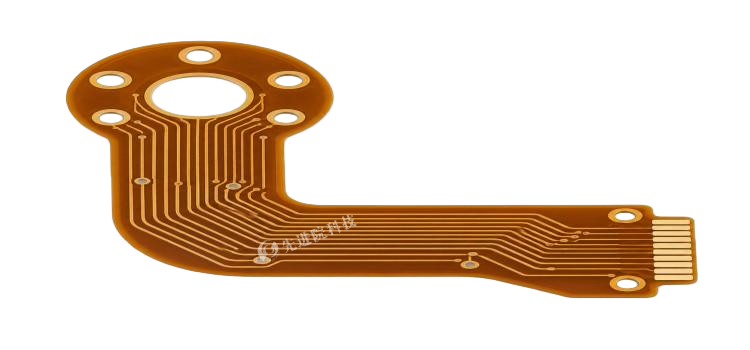

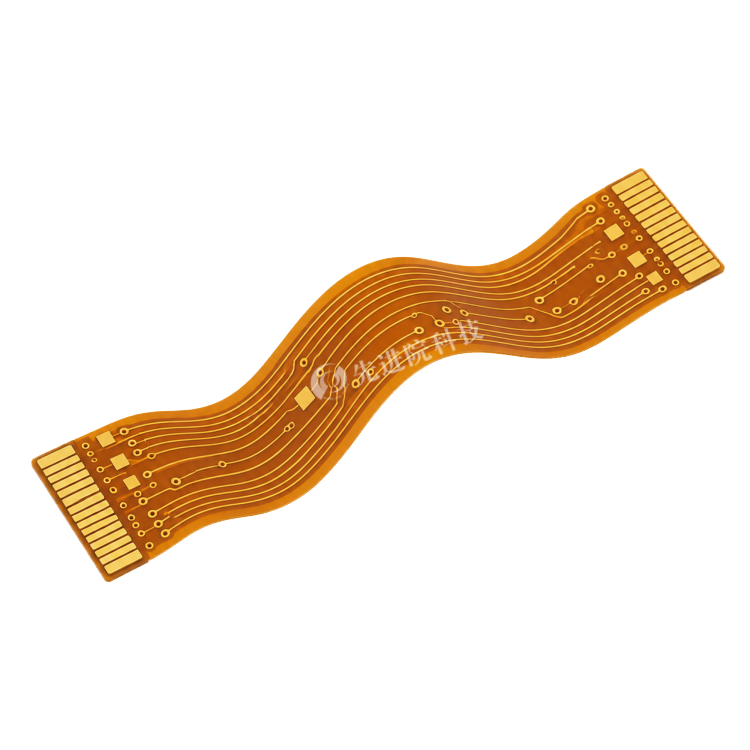

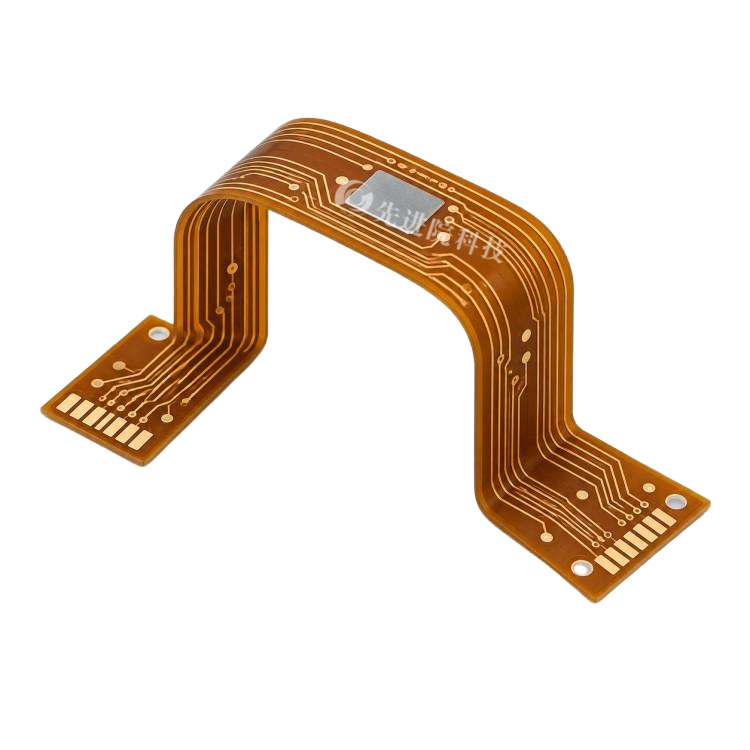

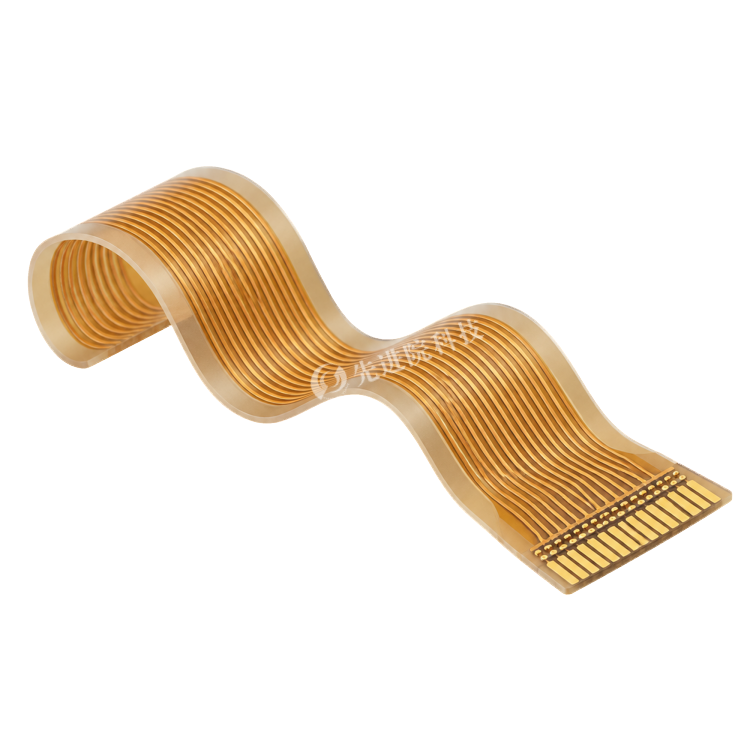

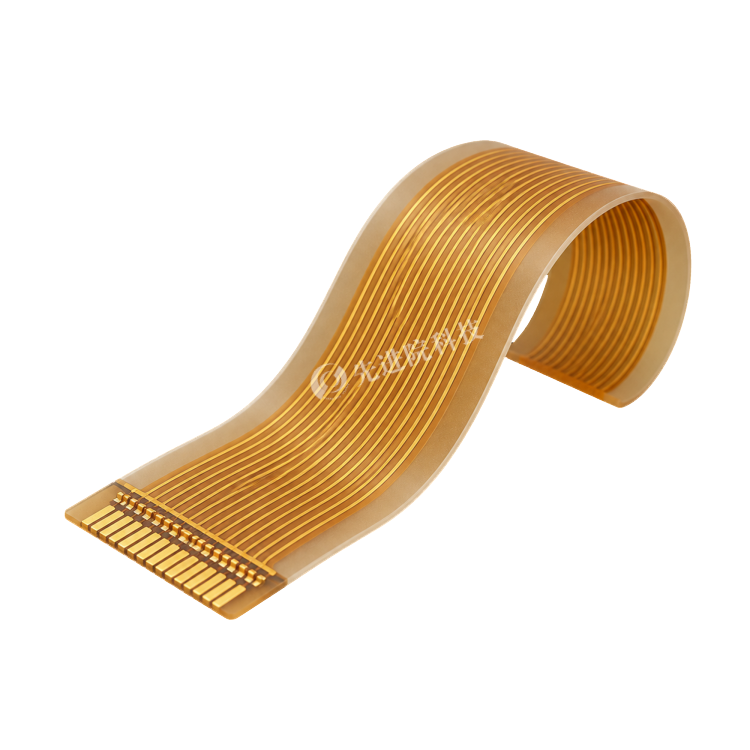

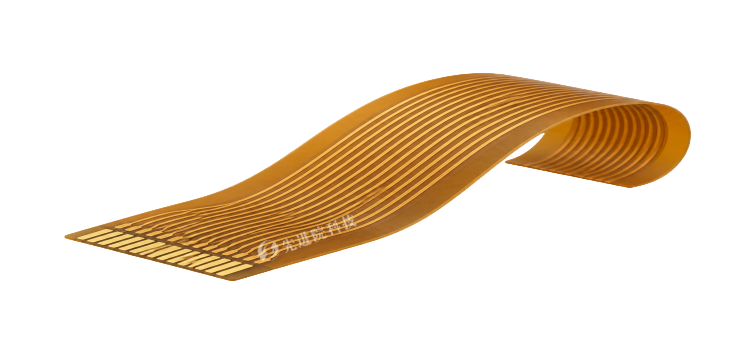

• 热-力协同管理：集成热沉结构分散局部热量，波浪形或螺旋形走线释放低温收缩应力。

材料与制造工艺

典型应用场景

• 核聚变装置：如托卡马克、ITER，连接超导磁体与电源/低温冷却系统。
• 粒子加速器：如LHC，为超导二极磁体提供低阻抗连接，降低能量损耗。
• 医疗MRI设备：连接超导磁体与梯度线圈，支持高分辨率成像并降低功耗。
• 量子计算：用于超导量子比特系统微波信号传输，维持量子态相干性。

技术优势

• 空间效率高，柔性设计适应复杂布局
• 低温环境材料性能稳定，故障率低
• 模块化设计，便于更换与升级

选型关注参数

• 工作温度范围：如4.2K–300K
• 额定电流与瞬态电流承载能力
• 绝缘电阻与介电强度
• 机械寿命：弯曲次数与弯曲半径
• 供应商低温测试报告与案例经验

使用与选型提示

该产品因低温材料与特殊工艺，成本高于常规FPC；设计需兼顾电气、热力学与机械性能，开发周期较长。低温环境下的故障排查与修复需专业设备支持。建议提前提供工况温度、电流、绝缘、弯曲寿命及安装空间，以便定制化设计与选型。

未来发展方向

• 新型低温复合材料，提升柔性与热稳定性
• 传感器、热控元件与FPC一体化集成
• 3D打印增材制造，实现复杂结构一次成型
• 推进行业标准化，降低跨设备兼容成本

先进院（深圳）科技有限公司可根据具体超导磁体工况，提供超导磁体引出线FPC的设计、选型与低温验证支持。

定制服务

先进院科技提供超导磁体引出线FPC全流程定制服务，涵盖：

• 需求评估：工况温度、额定电流与瞬态电流、绝缘要求、弯曲寿命及安装空间
• 材料选型：PI/PEEK低温柔性基材、OFHC/银合金导体、PTFE低热导绝缘层
• 结构设计：多层FPC叠加布线、波浪形/螺旋形走线、集成热沉结构
• 低温焊接工艺：铟基或金锡合金低温焊料，避免损伤超导材料
• 封装方案：真空或惰性气体环境封装，防氧化、防水分侵入
• 测试验证：液氦温度下电气性能测试、绝缘电阻与介电强度测试、弯曲寿命验证
• 联合研发：支持新型低温复合材料、传感器/热控元件一体化集成、3D打印增材制造等前沿方向合作
