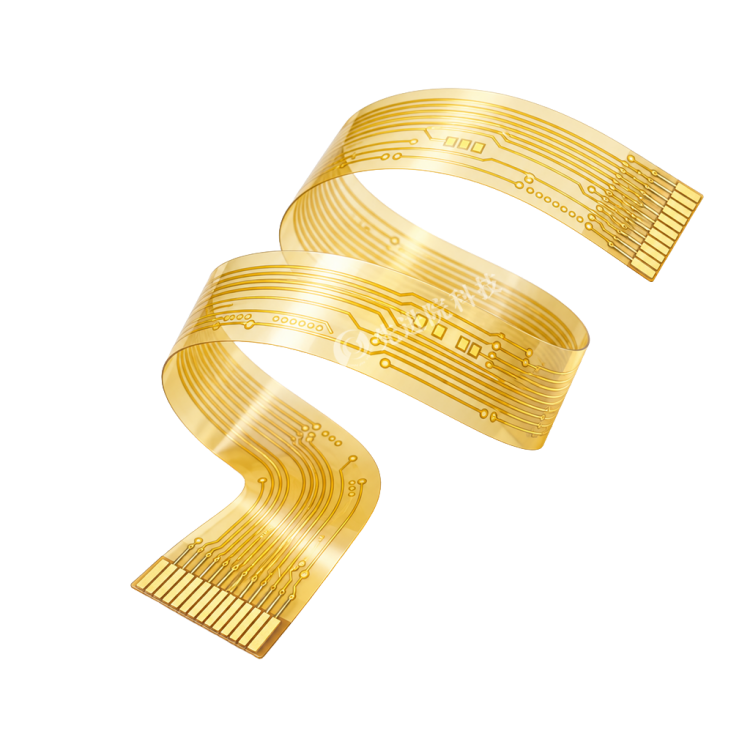

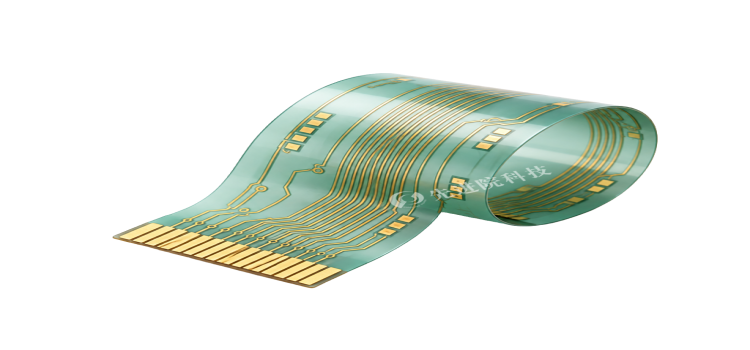

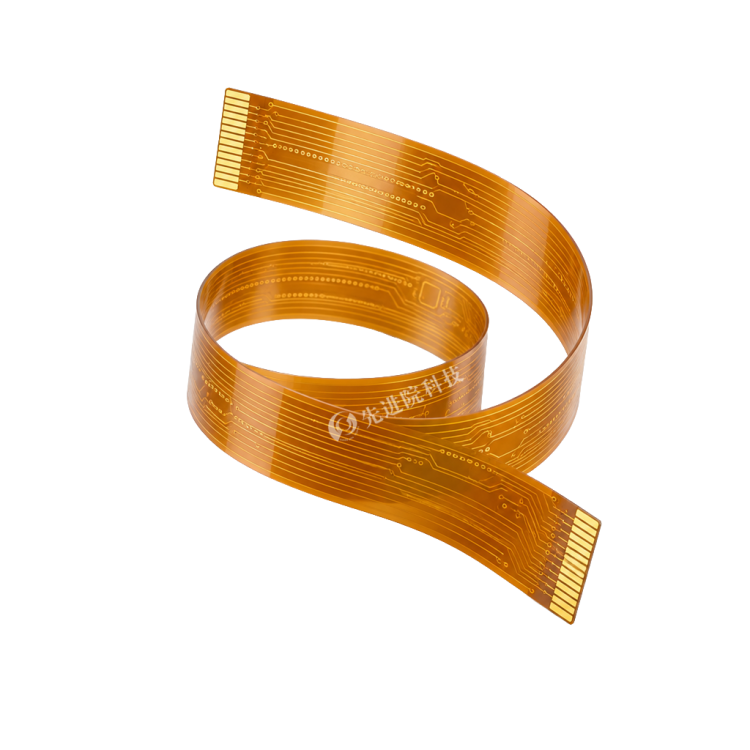

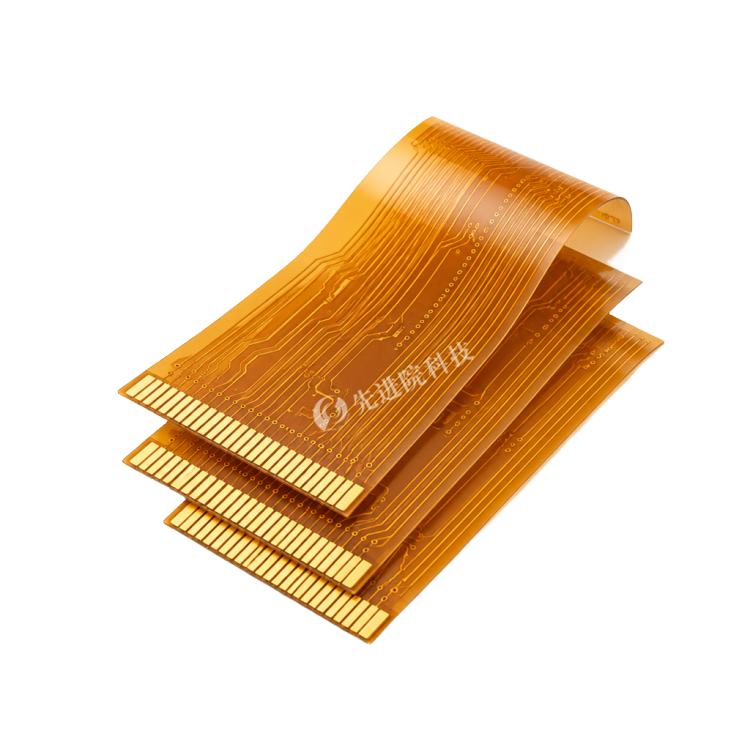

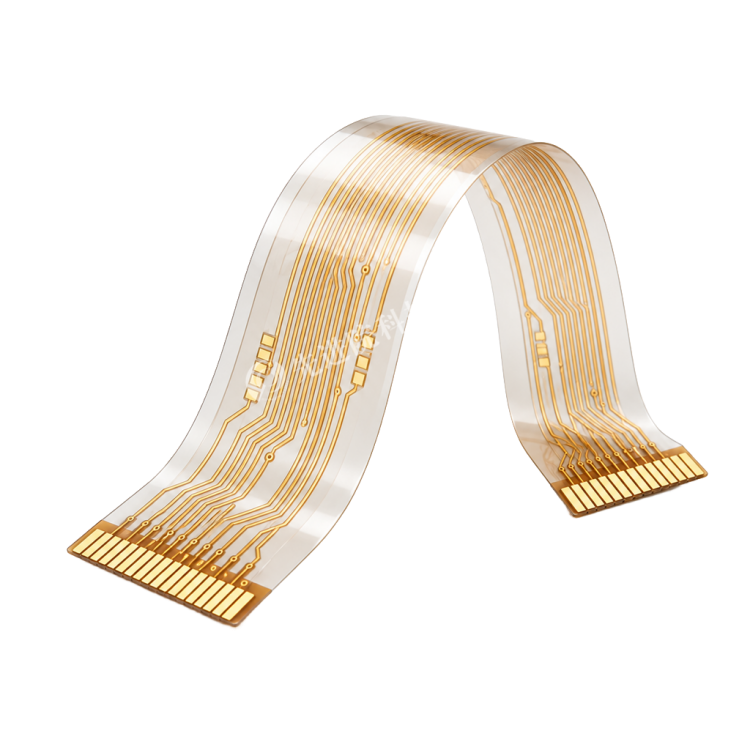

超导量子器件柔性互联组件

一、产品概述

本产品采用柔性基底与可弯曲超导/导电材料，实现超导量子器件之间的高密度、低损耗、低温兼容互连。组件面向<10mK低温封装和三维堆叠结构，兼顾超低电阻损耗、亚微米线宽与小于1mm弯曲半径，是量子计算从实验室走向工程化的重要互连硬件。先进院（深圳）科技有限公司聚焦相关材料体系、微纳制造工艺与集成验证。

产品定位：面向超导量子计算、低温量子传感与空间量子通信的柔性电气互连与三维集成组件，解决传统刚性电路在复杂布局、机械应力与热膨胀匹配方面的限制。

二、核心优势

• 超低损耗：电阻损耗目标<1e-15 Ω·cm²，维持量子态相干性。
• 高密度集成：线宽<1μm，光刻线宽精度可达±50nm。
• 机械柔性：弯曲半径<1mm，适配低温封装与三维堆叠。
• 低温兼容：支持<10mK温区，热阻可低至<0.1K/W。
• 高可靠设计：PDMS自愈合涂层、PI应力缓冲层与双通道冗余互联。

三、关键规格参数

四、材料与工艺

• 超导材料：Nb₃Sn纳米线（Tc约18K，适用4K温区）；NbN薄膜（ALD制备，表面粗糙度<0.5nm）。
• 柔性基底：PET（CTE与硅基芯片匹配，需Ti/Cu种子层金属化）；EGaIn液态金属合金（微流体通道自修复连接）。
• 制造工艺：FIB亚微米加工、ALD、DUV光刻+RIE蚀刻、UBM倒装焊、超导地平面串扰抑制。
• 可靠性：PDMS微胶囊自愈合涂层、双通道冗余、热沉结构优化。

五、典型应用

• 可扩展量子处理器：面向127量子比特级三维堆叠互连，信号传输延迟<10ps、错误率<1e-3。
• 低温量子传感：SQUID阵列柔性读出电路，30mK温区μT级磁场分辨率。
• 空间量子通信：适应-100℃至+80℃温度循环，保持超导特性稳定。

六、定制与验证

先进院（深圳）科技有限公司可围绕线宽、通道数、柔性基底、低温封装与三维堆叠结构提供定制开发与集成验证。当前技术仍需关注柔性基底/超导材料界面损耗（Q因子约降低30%）及微米级互联良率受光刻对准精度<50nm限制等问题；具体指标以项目验证为准。

定制服务

先进院科技提供超导量子器件柔性互联组件全流程定制服务，涵盖：

• 超导与基底材料定制：Nb₃Sn纳米线、NbN薄膜超导材料，PET柔性基底，EGaIn液态金属合金自修复连接
• 微纳加工与集成工艺：FIB亚微米加工、ALD沉积、DUV光刻+RIE蚀刻、UBM倒装焊工艺定制
• 结构设计与优化：共面波导CPW阻抗匹配、应力缓冲层设计、双通道冗余互联、超导地平面串扰抑制
• 可靠性验证：PDMS自愈合涂层、热沉优化、低温环境（<10mK）性能测试
• 应用场景定制：127量子比特级三维堆叠互连、SQUID阵列柔性读出、空间量子通信等场景适配
• 参数定制：线宽、通道数、柔性基底、低温封装及三维堆叠结构按项目需求联合开发
