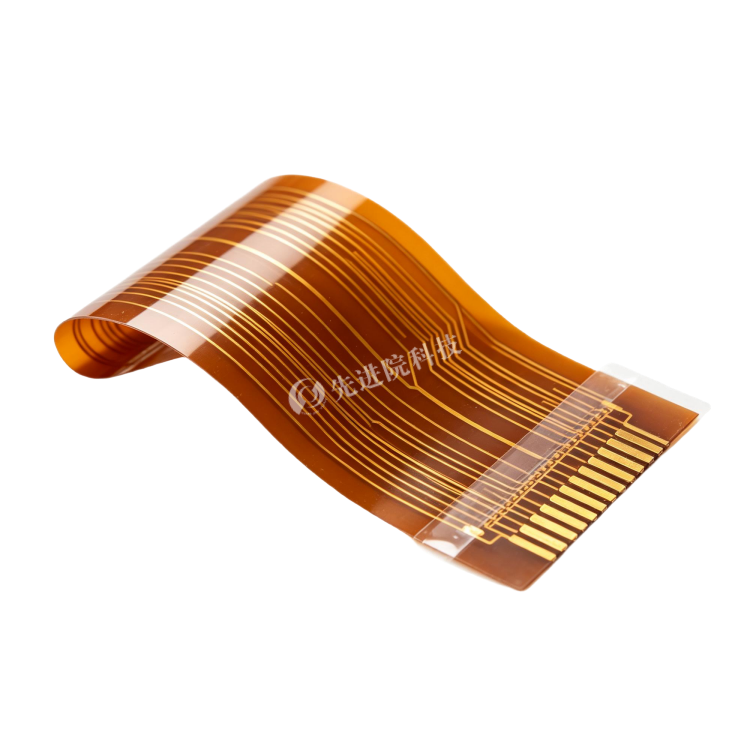

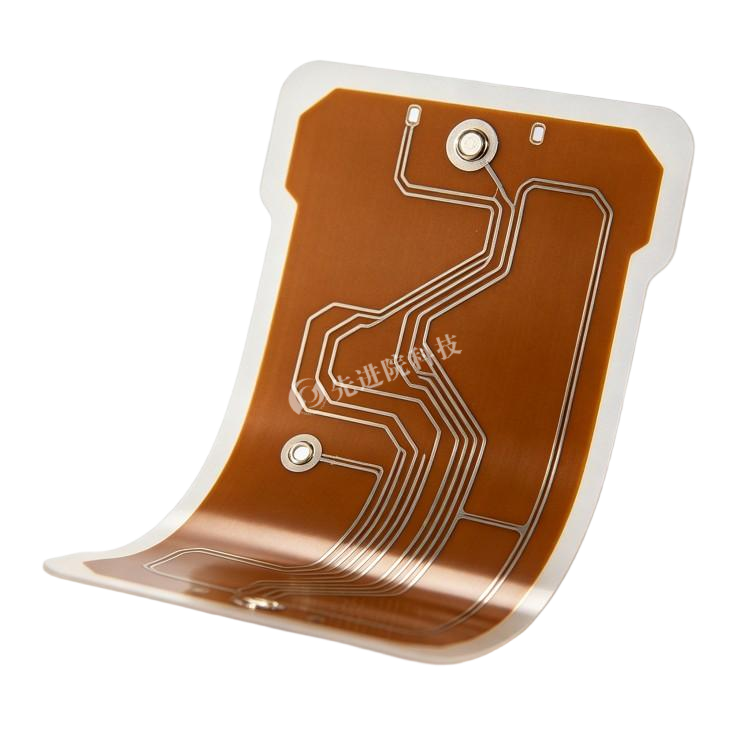

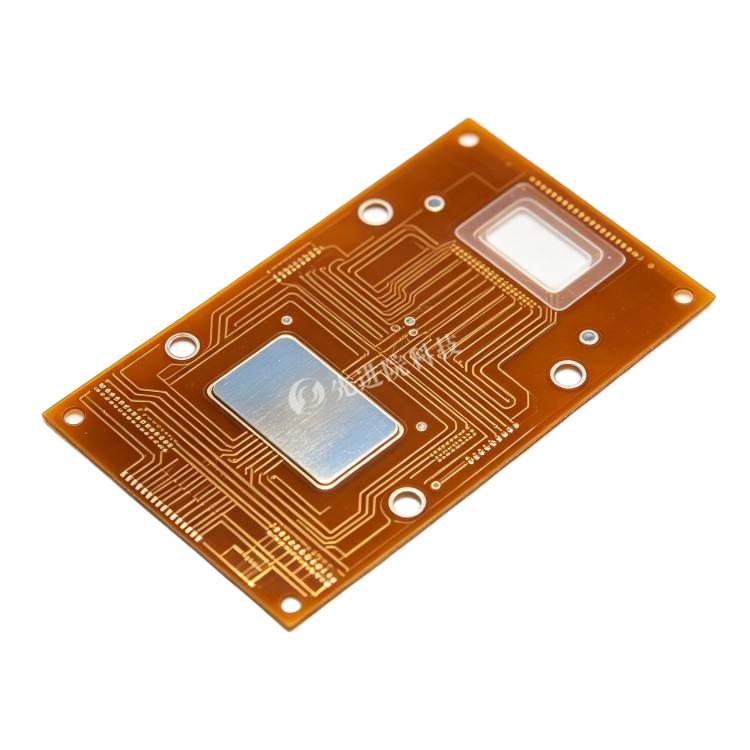

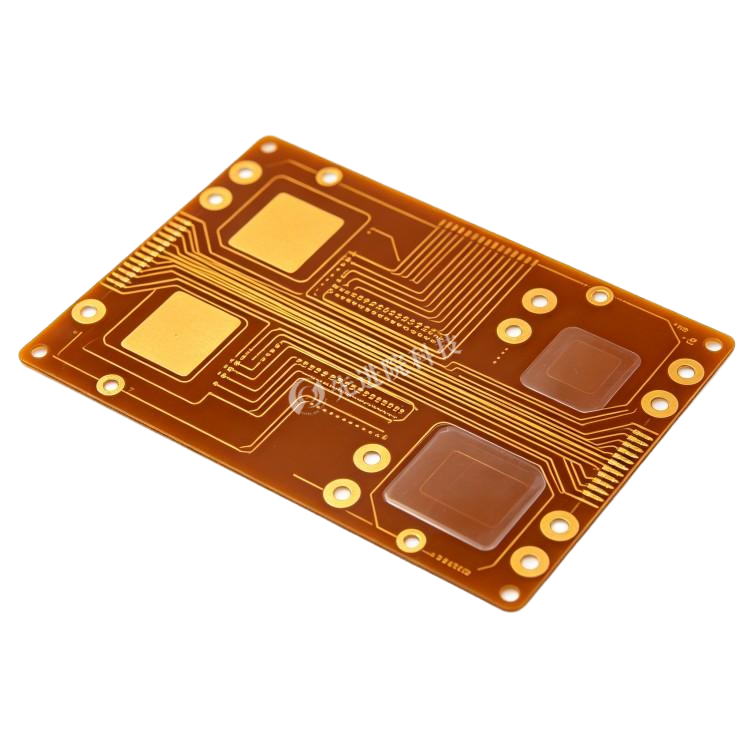

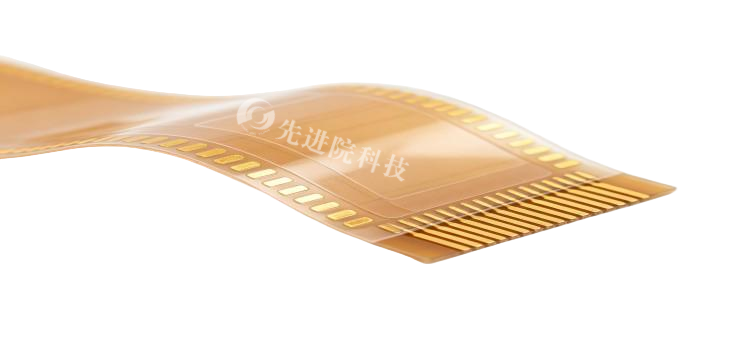

超导FPC技术方案

产品定位

面向 高频、高功率、高可靠、柔性集成 场景的超导柔性互连解决方案，融合超导材料与柔性电路技术，解决传统FPC在高频高功率下的信号损耗、发热和电磁干扰问题。

核心卖点

• 零电阻传输：超导材料在临界温度下电阻消失，消除线路损耗，提升信号传输效率。
• 柔性可弯曲：保留FPC轻量化、可折叠优势，适用于曲面电子、可穿戴设备。
• 抗电磁干扰：利用迈斯纳效应屏蔽外部磁场，减少信号串扰。

• 多场景适配：覆盖5G/6G通信、量子计算、航空航天、医疗影像等高端领域。


技术方案构成

性能优化策略

• 临界电流密度提升：CeO₂掺杂YBCO、纳米柱阵列增加磁通钉扎中心，优化晶界结构。
• 机械可靠性增强：插入MgO缓冲层缓解热膨胀差异，采用蛇形走线分散弯曲应力。
• 信号完整性保障：高频段（>10GHz）使用共面波导（CPW）结构，引入超导接地层降低辐射损耗。

典型应用案例

5G基站超导FPC天线

采用YBCO超导薄膜制备28GHz天线阵列，集成微型斯特林制冷机维持-196°C。辐射效率提升40%，功耗降低65%；弯曲半径≤5mm时性能衰减<3%。

量子计算机超导互联

在PI基底上沉积NbN超导线路，临界温度16K，使用氦-3制冷系统实现mK级控温。信号延迟降至ps级，线路密度达10⁴/cm²，支持大规模量子芯片集成。

适用场景

• 5G/6G高频通信模块
• 量子计算设备互联
• 航空航天电子系统
• 医疗影像设备（如MRI线圈）
• 曲面电子、可穿戴设备

选型与升级建议

• 短期方案：YBCO等HTS材料 + 液氮冷却循环系统。
• 长期方向：室温超导复合材料、纳米结构工程、固态制冷技术、超导材料印刷化工艺。
• 商业化路径：从高温超导+液氮冷却切入，逐步向低温系统集成和材料创新升级。

技术瓶颈与突破方向

• 室温超导材料仍需持续验证，可提前布局制备工艺预研。
• 低温系统集成成本较高，需开发电卡效应等固态制冷技术。
• 探索印刷化工艺替代真空镀膜，降低制造成本。

行业展望

• 短期（3-5年）：率先应用于军工、科研等高附加值领域，单套系统成本预计下降50%。
• 长期（10年+）：室温超导突破后，有望颠覆消费电子供应链，推动柔性电子进入"零损耗"时代。

注：以上参数与案例数据来自技术方案文案，实际产品规格需根据项目需求定制确认。

定制服务

先进院科技提供超导FPC全流程定制服务，涵盖：

• 超导材料选型：YBCO等高温超导材料、室温超导复合材料、纳米结构工程方案
• 柔性基底定制：聚酰亚胺（PI）等高低温兼容基材，液态金属自修复基底探索
• 制造工艺开发：光刻法、激光直写、PLD、CVD等工艺路径选择与优化
• 封装与热管理：多层共挤封装、Parylene绝缘屏蔽、微通道液冷、PCM、TEC集成
• 性能优化：CeO₂掺杂、纳米柱阵列、MgO缓冲层、蛇形走线、CPW结构等设计
• 应用方案定制：5G/6G天线、量子计算互联、航空航天电子、医疗MRI等场景适配
• 联合研发：支持室温超导材料、固态制冷技术、超导材料印刷化工艺等前沿方向合作
