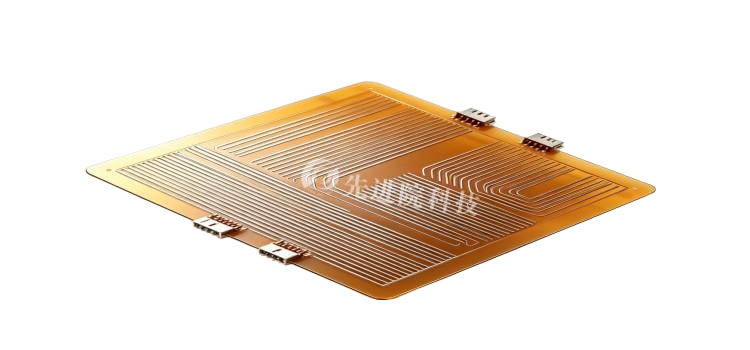

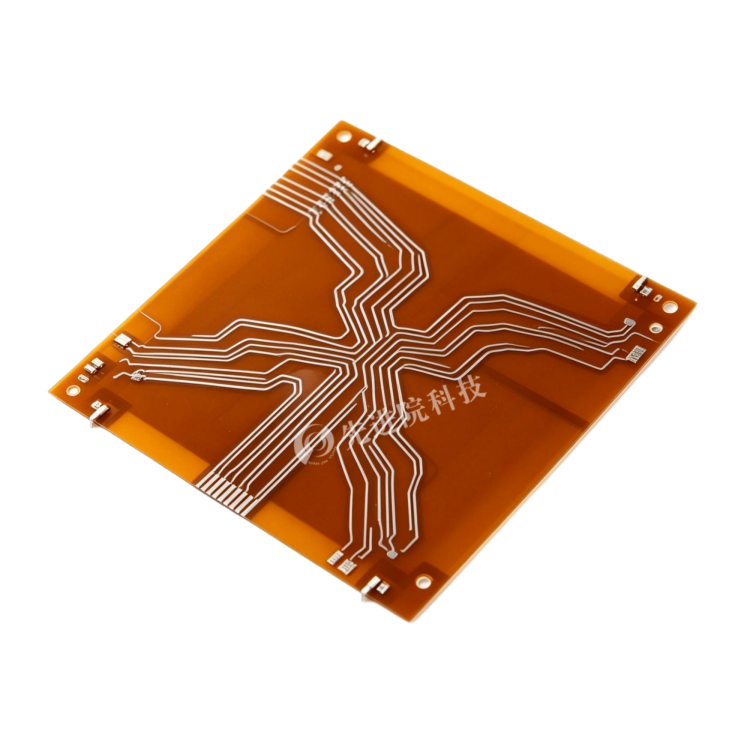

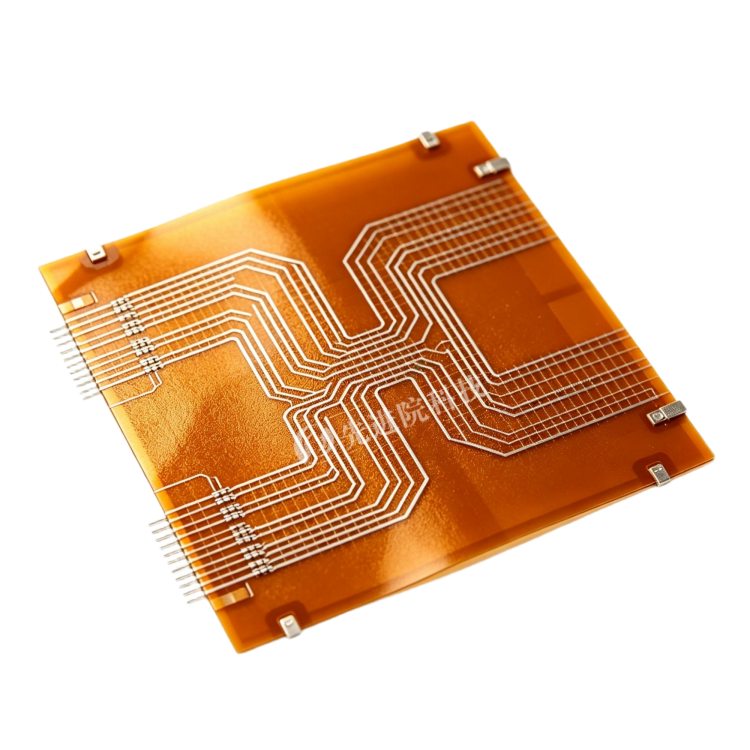

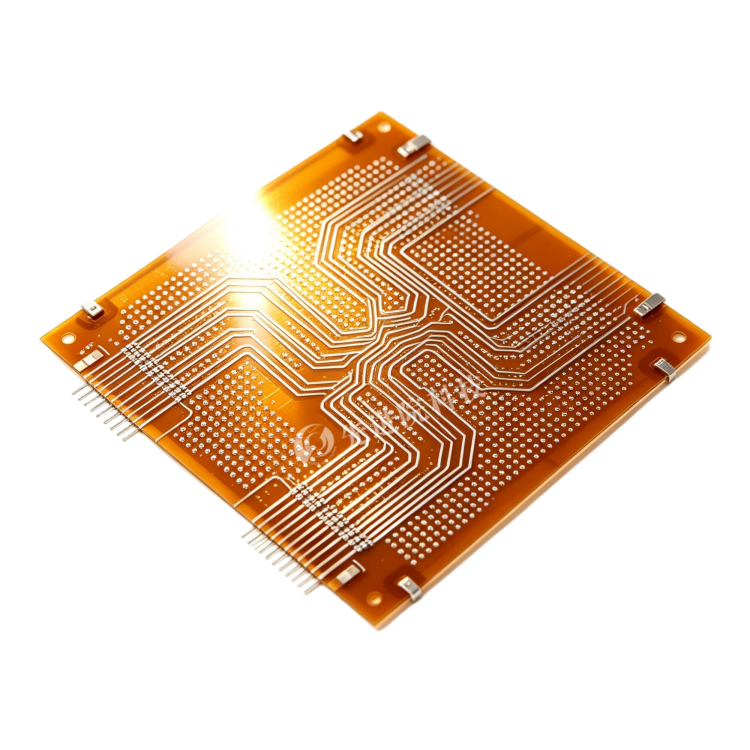

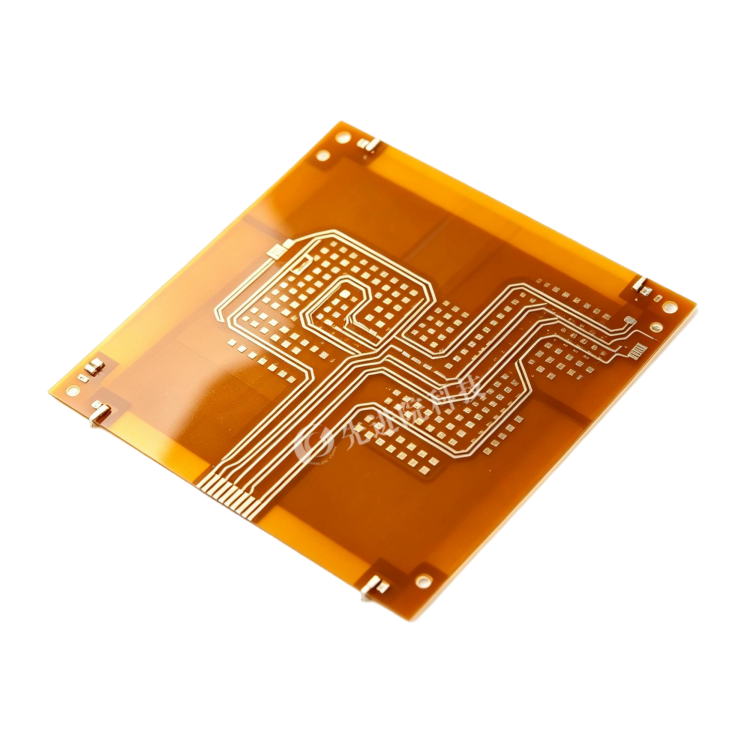

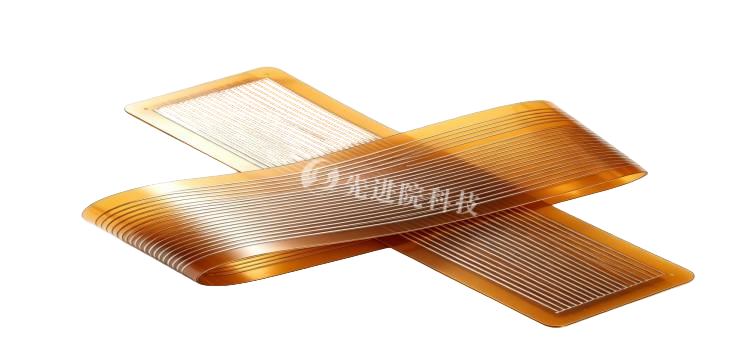

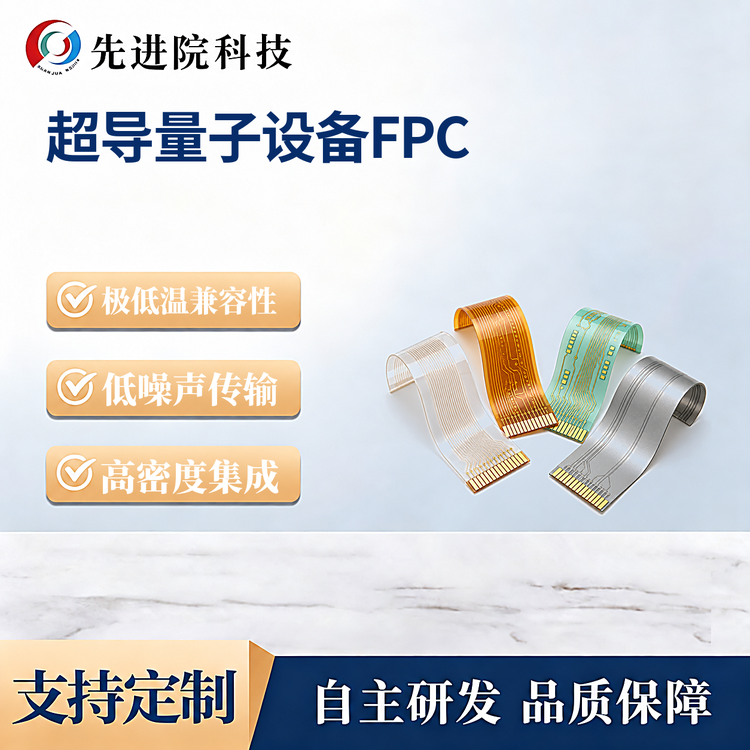

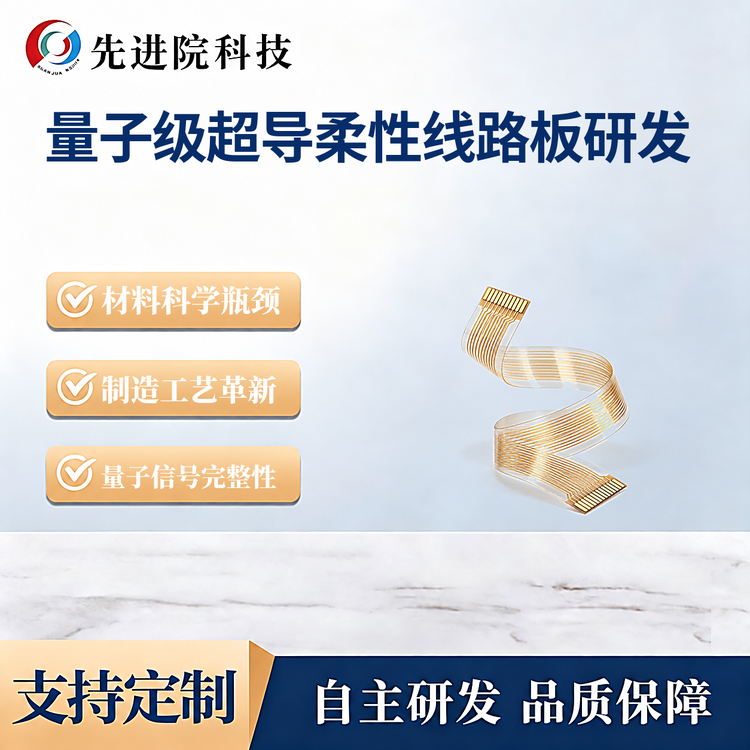

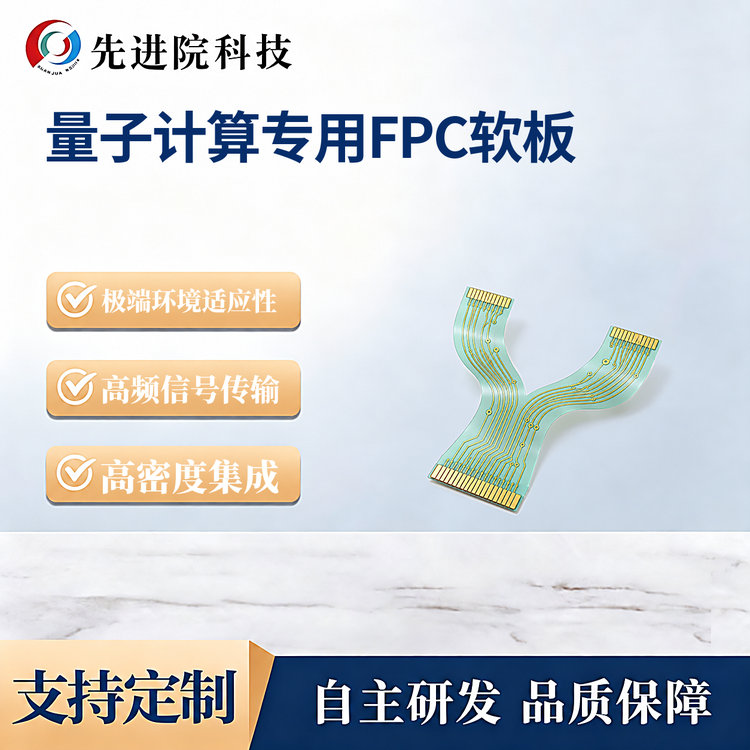

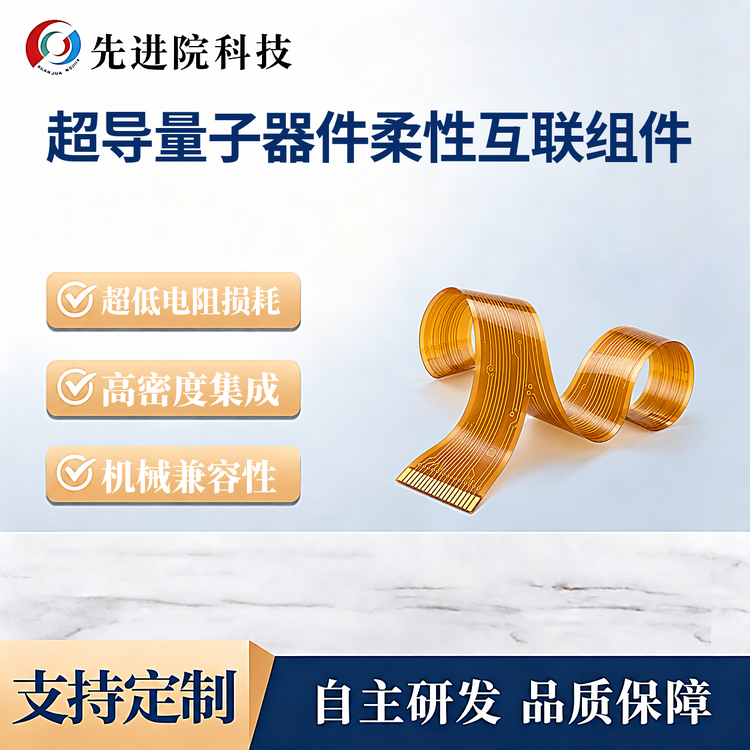

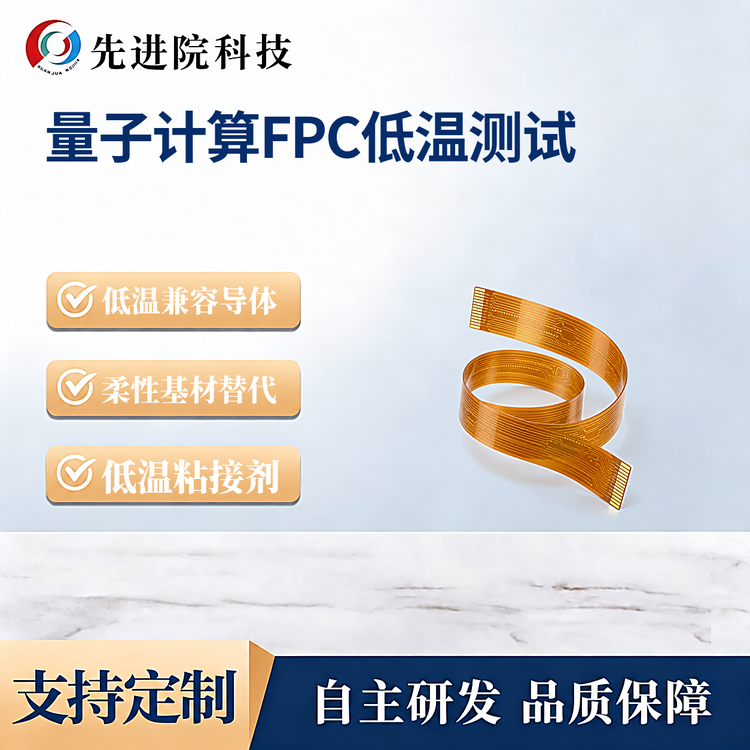

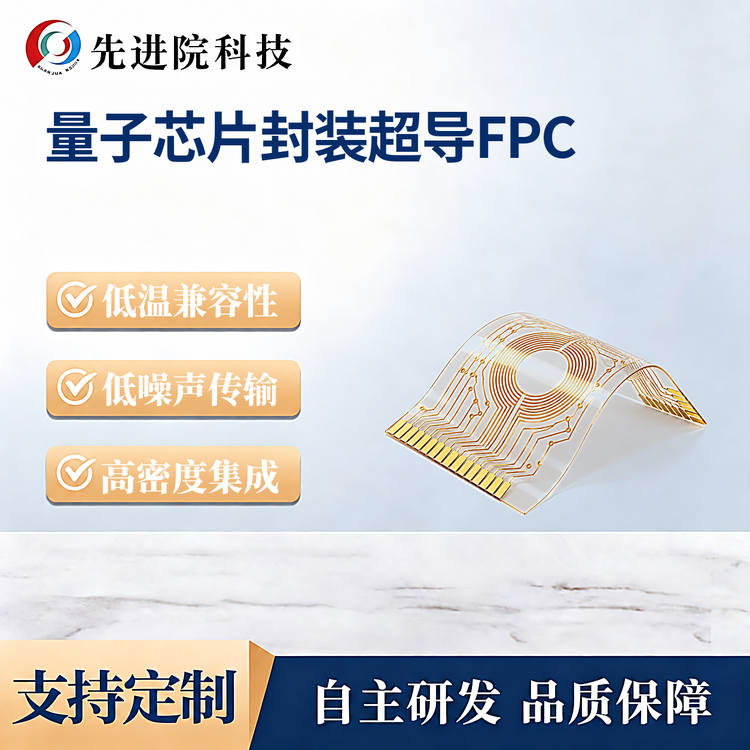

高绝缘电阻超导软板

一、产品简介

先进院（深圳）科技有限公司研发的高绝缘电阻超导软板，是融合超导材料、高绝缘性能与柔性基板的新型复合电路基板。该产品在临界温度以下呈现零电阻特性，可实现无损耗电流传输；在常温及超导态下均保持极高绝缘性能，绝缘电阻通常大于10¹⁰ Ω·cm，有效防止漏电与击穿。同时，产品采用聚酰亚胺（PI）、聚酯（PET）等柔性高分子材料，具备可弯曲、轻量化、易集成等优势，适用于量子计算、高功率传输、医疗成像和航空航天等前沿领域。

二、核心特性

• 超导零电阻：在临界温度（Tc）以下实现零电阻电流传输，大幅降低能量损耗。
• 高绝缘电阻：绝缘性能通常＞10¹⁰ Ω·cm，减少量子比特串扰，提升器件可靠性。
• 柔性可弯曲：基于PI/PET柔性基板，适应复杂安装环境，便于轻量化集成。
• 低温兼容性：可在液氮温度（77K）或更低温度下稳定工作。
• 高载流能力：YBCO超导带材在77K下临界电流可达10⁴ A/cm²，远超铜导体。

三、技术参数（参考）

四、材料与工艺路线

先进院（深圳）科技有限公司围绕超导薄膜与柔性基底的界面结合、低温兼容和规模化制备开展技术攻关。超导层采用YBCO、BSCCO等高温超导材料，通过CVD或PLD在柔性基底上制备薄膜；绝缘层采用Al₂O₃或Parylene，通过ALD技术实现均匀覆盖；缓冲层引入SrTiO₃或Si₃N₄，缓解热膨胀系数不匹配问题。制备环节结合低温卷对卷技术、飞秒激光图案化刻蚀和多层复合封装，兼顾精度、效率与稳定性。

五、应用场景

量子计算

用于超导量子比特芯片，高绝缘电阻可减少量子比特间串扰，柔性基板便于集成到低温恒温器中。

高功率传输

面向风力发电、电动汽车等领域，柔性超导电缆可减少能量损耗并适应复杂安装环境。

医疗成像

用于低温超导磁体，如MRI设备，柔性基板有助于减轻磁体重量并优化磁场均匀性。

航空航天

用于轻量化超导柔性天线，降低卫星载荷并提升信号接收灵敏度。

六、产品优势

• 超导与柔性电子融合，兼顾零电阻传输与可弯曲集成；
• 高绝缘层设计，提升器件安全性与抗干扰能力；
• 多层封装结构，隔绝水氧，增强机械稳定性与使用寿命；
• 可定制化材料与图案设计，适配量子、能源、医疗、航天等多场景需求。

七、技术挑战与突破方向

当前，高绝缘电阻超导软板仍面临超导薄膜与柔性基底界面结合、低温兼容性、规模化生产等挑战。超导薄膜沉积速率通常低于10 nm/min，YBCO靶材价格约$500/g，制备良率低于70%。未来，先进院（深圳）科技有限公司将探索铁基超导体、氢化物超导体、3D集成技术及自修复材料，推动产品向室温超导、高密度集成和长寿命方向演进。

八、市场前景

随着量子计算与新能源领域快速增长，预计2030年全球市场规模将突破10亿美元。先进院（深圳）科技有限公司将持续推进高绝缘电阻超导软板的产业化进程，并与日本Fujikura、美国SuperPower等企业及中国科学院电工研究所等科研机构保持技术协同。

备注：本产品目前处于实验室研发与中试推进阶段，具体规格、性能及交付方案以实际定制需求为准。

定制服务

先进院科技提供高绝缘电阻超导软板全流程定制服务，涵盖：

• 柔性基板选型：聚酰亚胺（PI）、聚酯（PET）等多种柔性高分子材料
• 超导材料定制：YBCO、BSCCO等高温超导材料方案
• 绝缘层与缓冲层设计：Al₂O₃、Parylene绝缘层，SrTiO₃、Si₃N₄缓冲层定制
• 封装结构定制：PI/Al₂O₃/PI多层复合封装方案
• 图案与线路设计：飞秒激光微加工，适配量子、能源、医疗、航天等多场景
• 联合研发：支持铁基超导体、氢化物超导体、3D集成及自修复材料等前沿方向合作
