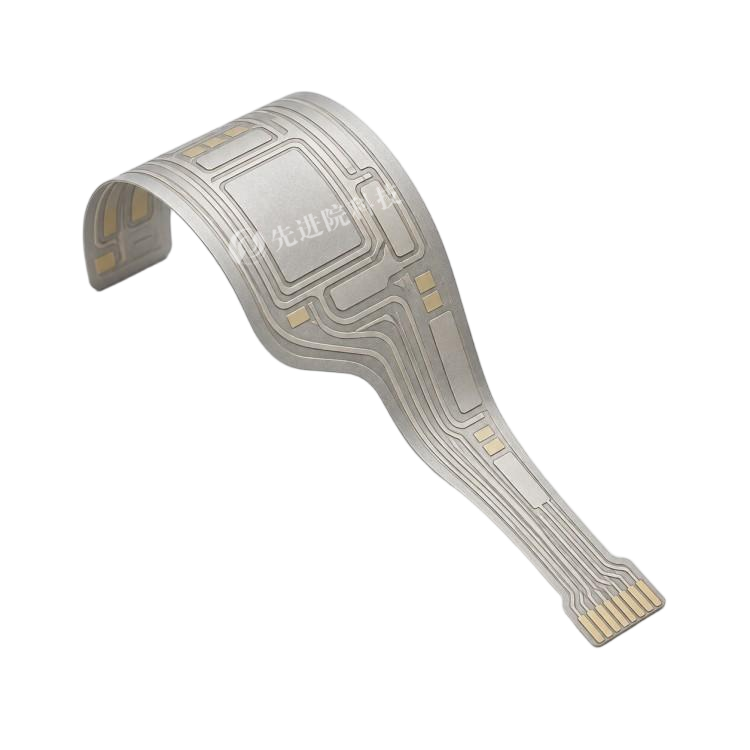

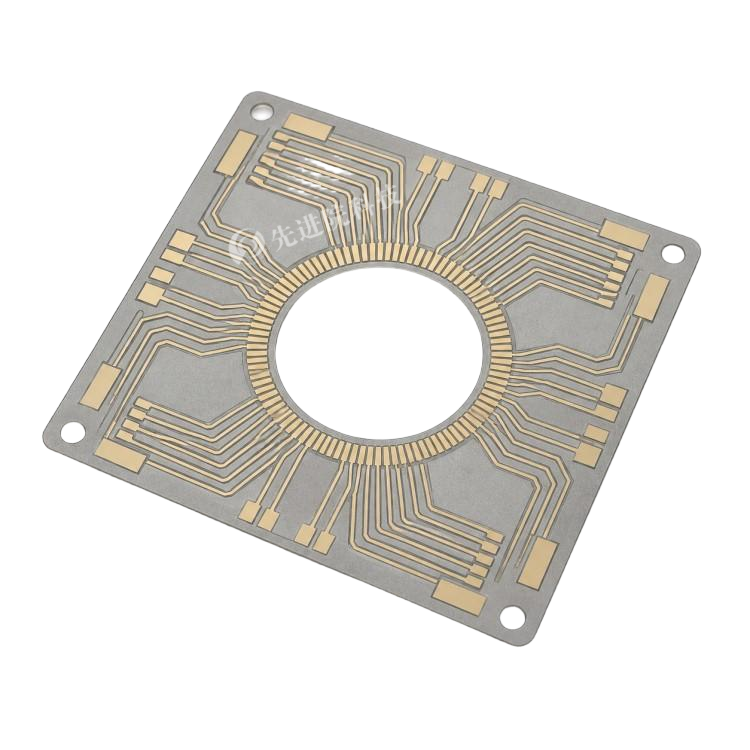

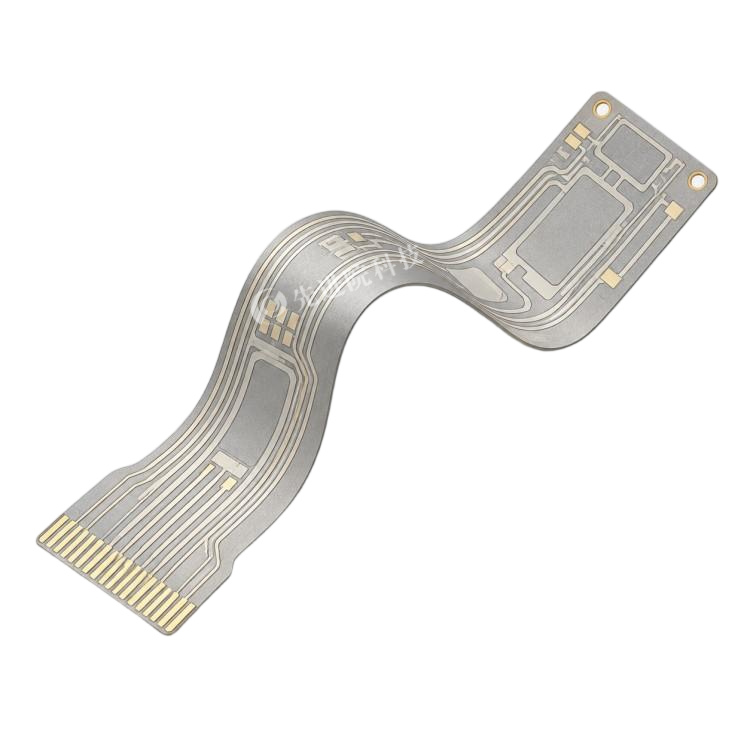

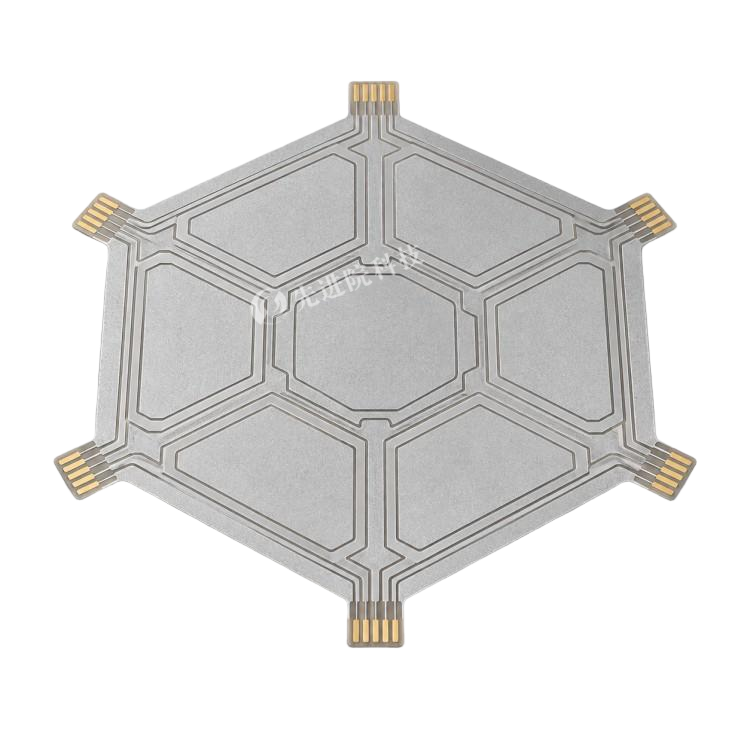

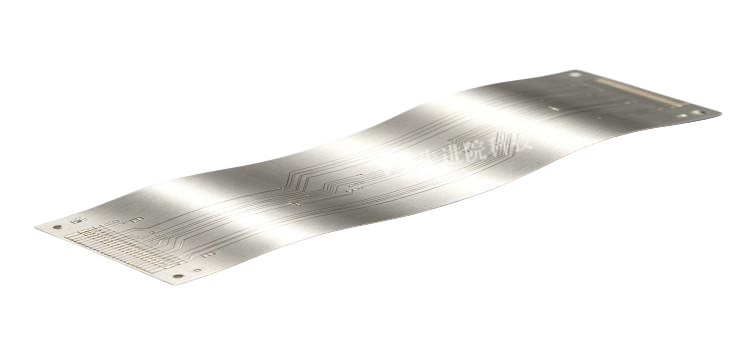

超导心磁图仪信号软板

产品定位

超导心磁图仪信号软板是先进院（深圳）科技有限公司面向SQUID-MCG系统开发的关键部件，用于连接超导量子干涉仪（SQUID）传感器与数据采集模块。它承担微弱心磁信号的低损耗传输、电磁屏蔽与人体曲面柔性适配，是心磁检测系统实现高灵敏度、高时空分辨率的重要基础。

核心功能

• 信号传输：将SQUID输出的nV级微弱模拟信号低损耗传输至前置放大器，减少热噪声与1/f噪声污染。
• 电磁屏蔽：采用超导材料+高磁导率合金多层复合结构，抑制地磁场、50Hz工频等环境干扰。
• 柔性适配：基于FPC柔性电路板技术，贴合胸部曲面，减少传感器与皮肤间隙，提升信号质量。

技术亮点

• 超低噪声传输：采用铌钛合金超导线，在液氦4.2K下实现零电阻传输；LTCC工艺降低层间寄生电容；集成低温RC低通滤波，抑制高频噪声。
• EMC设计：外层包裹坡莫合金屏蔽层，结合差分信号传输与优化布线，提升共模抑制比，避免信号线与电源线平行走线。
• 柔性可靠性平衡：选用液氦环境下仍保持韧性的聚四氟乙烯基材；仿真优化弯折半径；采用ACF各向异性导电胶实现低温键合。

关键性能指标

应用场景

临床诊断

• 冠心病早期筛查，可比ECG提前3–5年发现病变；
• 心律失常定位精度<1mm；
• 胎儿心磁非接触监测，避免超声声压风险。

科研领域

• 心脏—大脑交互作用研究；
• 超导材料低温性能测试。

市场前景

• 契合《"十四五"医疗装备产业发展规划》；
• YBCO高温超导材料可减少液氦消耗约70%；
• 国产化率已超60%。

未来方向

先进院（深圳）科技有限公司将持续推进信号软板与SQUID传感器、前置放大器的单芯片集成，嵌入AI实时噪声抑制与特征提取，并开发可穿戴柔性超导软板与液氦微泵技术，实现长期动态监测。

先进院（深圳）科技有限公司超导心磁图仪信号软板，是连接基础物理与临床医学的桥梁，将推动心磁诊断从科研走向普惠医疗，成为心血管疾病准确诊疗的核心工具。

定制服务

先进院科技提供超导心磁图仪信号软板全流程定制服务，涵盖：

• 超导材料定制：铌钛合金超导线，液氦4.2K下零电阻传输方案
• 基材选型：聚四氟乙烯（PTFE）等液氦环境下保持韧性的柔性基材
• 屏蔽与EMC设计：坡莫合金屏蔽层、超导材料+高磁导率合金多层复合结构、差分信号传输优化布线
• 低噪声传输设计：LTCC工艺降低层间寄生电容，集成低温RC低通滤波
• 低温键合工艺：ACF各向异性导电胶低温键合，弯折半径仿真优化
• 性能指标定制：信号带宽、噪声水平、屏蔽效能、弯折寿命等参数按需定制
• 应用方案定制：SQUID-MCG系统、冠心病筛查、心律失常定位、胎儿心磁监测等场景适配
• 联合研发：支持信号软板与SQUID传感器/前置放大器单芯片集成、AI实时噪声抑制、可穿戴柔性超导软板、液氦微泵技术等前沿方向合作
