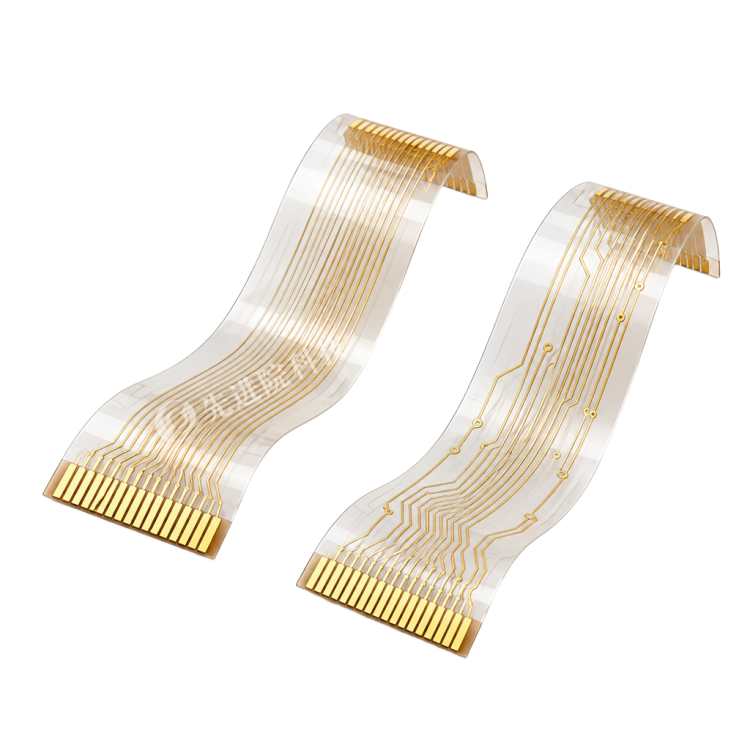

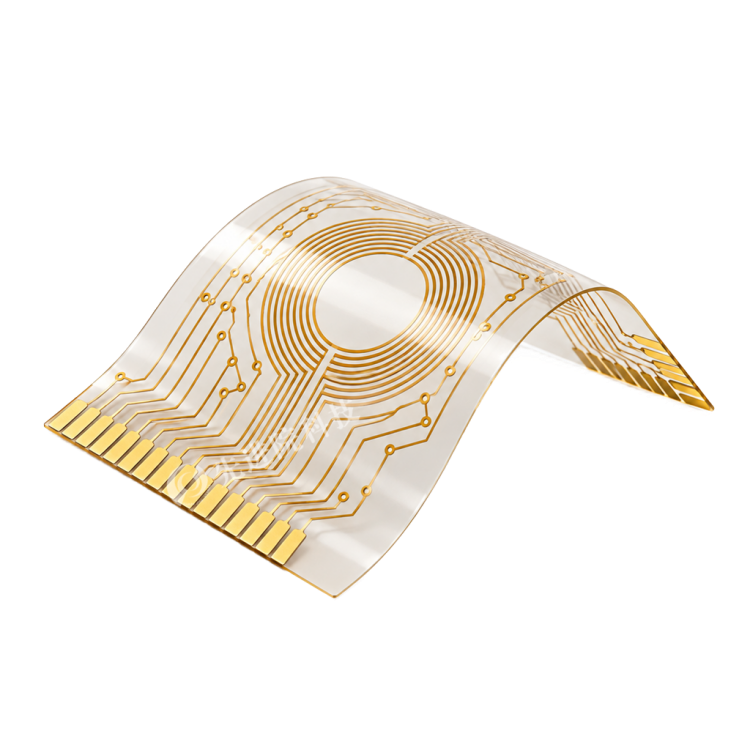

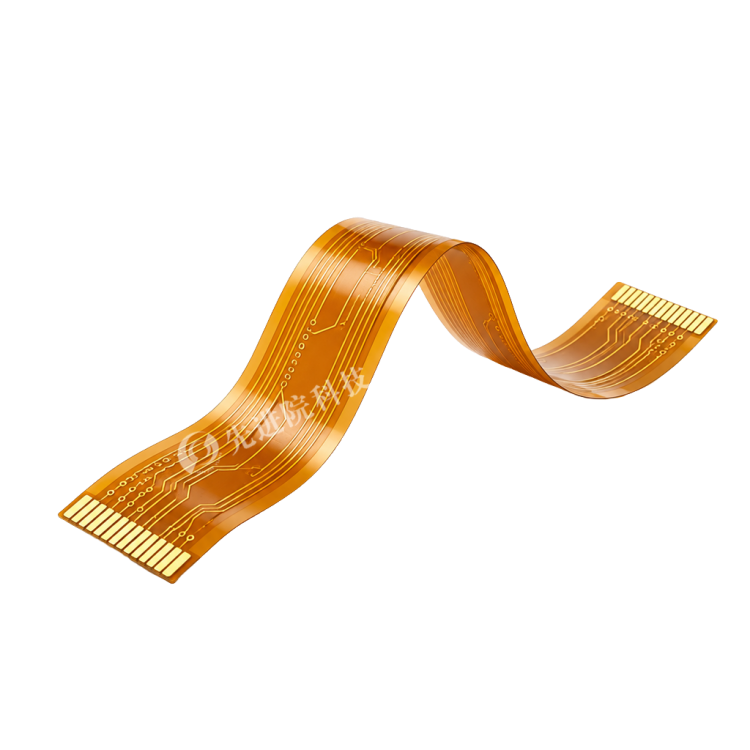

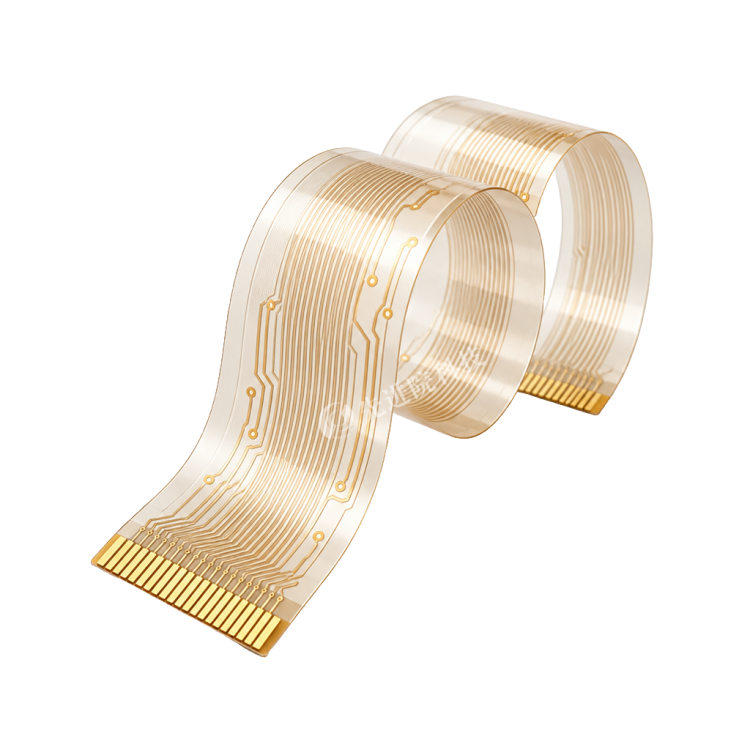

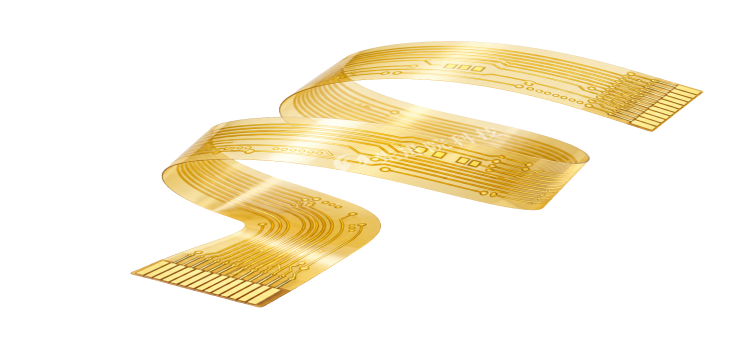

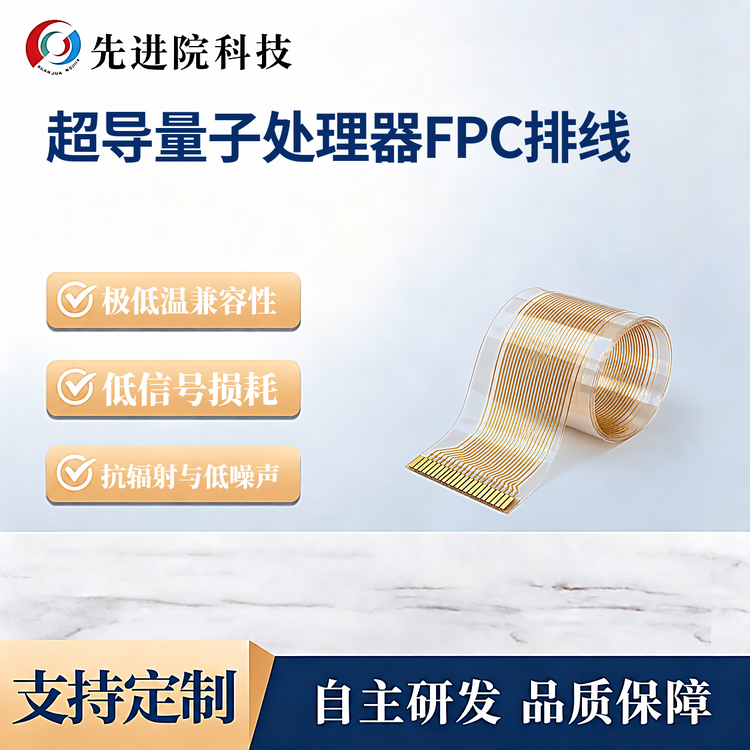

超导量子处理器FPC排线

一、产品概述

先进院（深圳）科技有限公司面向超导量子处理器，提供极低温、低损耗、高密度、低噪声FPC排线，用于连接量子芯片与外部控制/读出电路。产品面向约10mK极低温环境，需同时满足柔性、导电性、机械稳定性、微波传输精度和紧凑集成要求，是量子比特控制、量子态读出及低温电子学集成的关键互连组件。

说明：以下详情依据文案整理，具体通道数、叠层、阻抗、接口及实测指标以定制方案和测试报告为准；文中IBM、Google、Intel数据为行业案例参考，非本产品实测承诺。

二、核心特点

• 极低温兼容：采用低温改性PI或LCP基材，兼顾柔韧性与低温稳定性。
• 低信号损耗：通过材料与阻抗设计减少微波衰减和相位噪声，保障量子比特操控精度。
• 高密度集成：支持多通道、小型化、多层FPC及刚柔结合板设计。
• 低噪声与抗干扰：设置接地层或金属化屏蔽膜，抑制串扰和外部EMI。
• 国产化攻关方向：公司聚焦低温FPC技术攻关，推动核心材料与规模化应用，部分指标达国际水平。

三、材料与结构方案

四、制造与质量控制

采用低温光刻工艺保障微米级线路精度；采用低温钎焊或压接技术实现无损焊接，避免高温损伤FPC或量子芯片；在超净环境中完成组装和真空封装，防止水分、颗粒污染影响量子性能。

五、典型应用

• 量子比特控制：将外部微波控制信号传输至量子芯片耦合线，实现X/Y门等旋转操控。
• 读出信号传输：将量子态测量信号传输至HEMT、SQUID等低温放大器，保持高信噪比。
• 低温电子学集成：与低温CMOS控制芯片集成，减少室温—低温信号转换环节，降低系统复杂度。

六、行业参考与产业化方向

行业案例显示，多层FPC已用于40+量子比特连接，信号损耗可低于0.1dB/cm；共面波导FPC读出保真度可达99.4%；低温CMOS通过FPC可驱动128个量子比特。当前低温FPC仍面临THz级超宽带、反复热循环机械可靠性及成本较常规产品高5—10倍等瓶颈。先进院（深圳）科技有限公司面向国产低温FPC规模化攻关，未来可向微波光子集成、低温自修复材料、低温金属3D打印等方向演进，为量子计算实用化提供关键互连支撑。

定制服务

先进院科技提供超导量子处理器用极低温低损耗FPC排线全流程定制服务，涵盖：

• 基材与导电层选型：低温改性PI、LCP基材，铜导体镀金或铌超导材料方案
• 叠层与阻抗设计：多层FPC、刚柔结合板设计，50Ω特性阻抗匹配优化
• 屏蔽与低噪声方案：接地层、金属化屏蔽膜设计，串扰与EMI抑制
• 通道密度定制：多通道、小型化、三维复杂信号路由布局
• 制造与封装工艺：低温光刻、低温钎焊/压接、超净环境组装与真空封装
• 应用场景适配：量子比特控制、读出信号传输、低温CMOS集成等场景定制
• 前沿技术合作：微波光子集成、低温自修复材料、低温金属3D打印等方向联合研发
