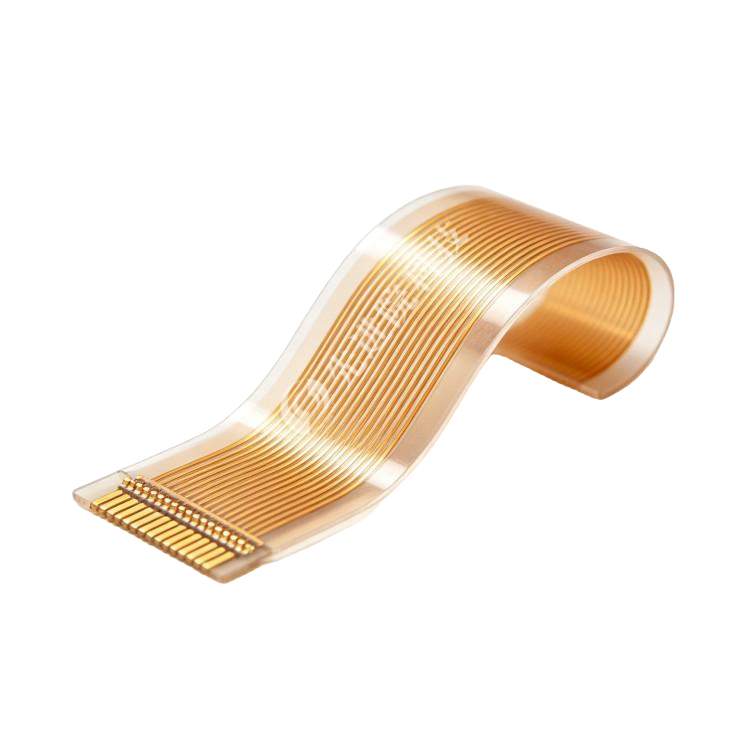

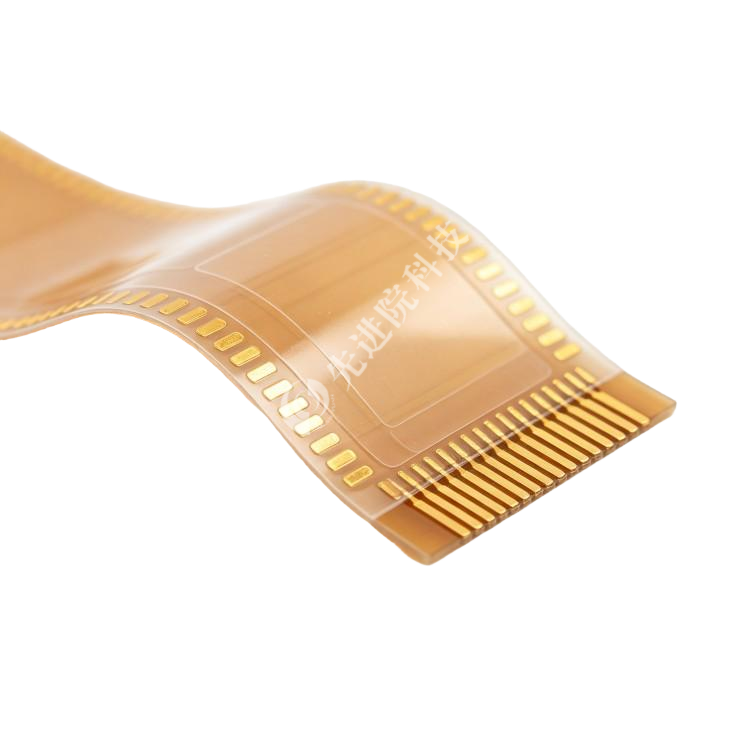

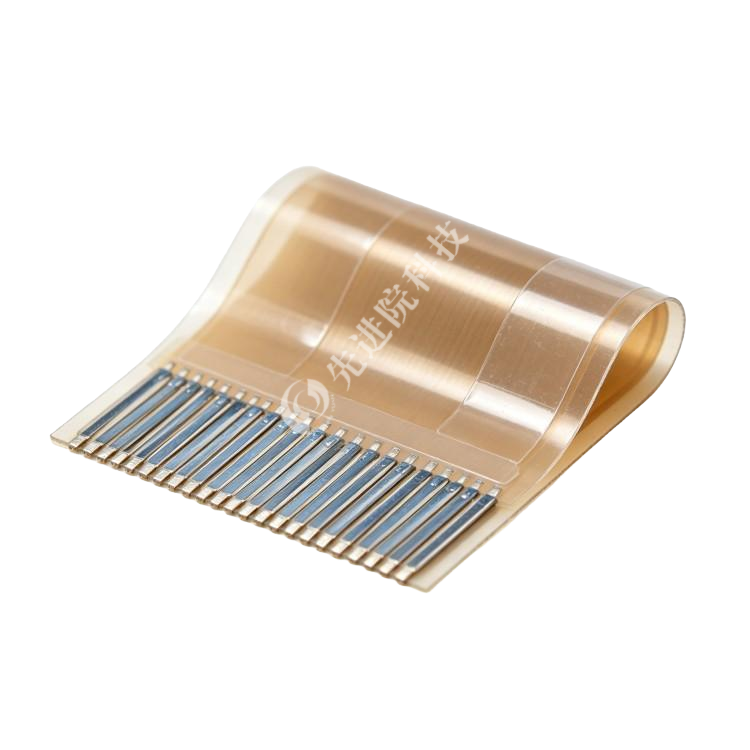

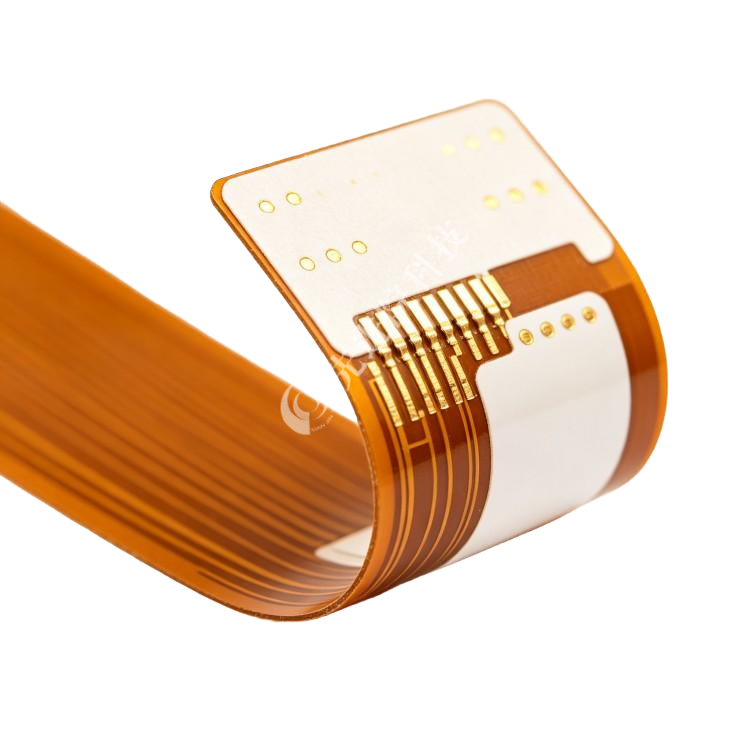

超导材料沉积FPC

产品概述

先进院（深圳）科技有限公司面向高灵敏度探测、低温电子、量子计算及可穿戴设备等领域，提供超导材料沉积于FPC的研发与定制服务。方案以聚酰亚胺（PI）或聚酯薄膜为柔性基材，结合光刻、蚀刻等FPC工艺，在关键区域沉积超导薄膜，探索轻薄、可弯曲、高密度布线与低损耗传输相结合的柔性超导结构。

核心特点

柔性基材兼容

采用PI/聚酯薄膜，具备可弯曲、轻薄、高密度布线优势，适用于消费电子、汽车电子及特种低温电子场景。

多体系超导材料可选

覆盖低温超导（NbTi、Nb₃Sn）、高温超导（YBCO、BSCCO）及新型超导体系。公司团队已利用PVD制备厚度50nm的NbN超导薄膜，Tc约16K，适用于太赫兹探测器。

低温与界面工程

针对PI/聚酯耐温性不足、热膨胀系数失配等问题，采用化学溶液法、原子层沉积（ALD）等低温制备路径，并引入MgO、CeO₂、Ag、Cu等缓冲层，缓解热应力并诱导晶粒取向。

图案化与复合结构

支持仅在关键区域沉积超导材料，减少机械应力；可结合Cu等柔性金属箔形成复合结构，提升弯曲耐受性。

关键技术路径

• 低温制备：溶胶-凝胶法、ALD，降低退火温度需求。
• 缓冲层设计：PI/MgO/YBCO、金属缓冲层等，改善结合与取向。
• 取向控制：离子束辅助沉积（IBAD）等。
• 规模化方向：卷对卷（R2R）工艺、3D打印超导-柔性混合结构。

应用场景

• 超导量子干涉仪（SQUID）及生物磁信号测量
• 太赫兹探测器
• 量子计算机低温信号传输线
• 可穿戴超导线圈、便携式MRI
• 低温电子封装与低能耗互连

当前进展与局限

该方向仍处于实验室阶段。行业参考显示，PI基材上YBCO薄膜临界温度可达85K，但弯曲半径通常限于10mm以上；弯曲后超导薄膜临界电流密度Jc可能明显下降，反复弯曲易导致微裂纹扩展。先进院（深圳）科技有限公司的NbN超导薄膜已面向太赫兹探测应用，但Tc仅16K，产业化仍需突破材料、工艺与结构协同难题。

结语

超导材料与FPC结合潜力巨大，但需跨学科协同创新。先进院（深圳）科技有限公司将持续推动柔性超导技术从概念验证走向实用化。

定制服务

先进院科技提供超导材料沉积于FPC的全流程研发与定制服务，涵盖：

• 柔性基材选型：PI、聚酯薄膜等柔性基材，适配不同温区与应用场景
• 超导材料定制：NbTi、Nb₃Sn低温超导体系，YBCO、BSCCO高温超导体系，NbN等新型超导薄膜
• 低温工艺开发：化学溶液法、原子层沉积（ALD）、溶胶-凝胶法等低温制备路径
• 缓冲层设计：MgO、CeO₂、Ag、Cu等缓冲层，改善界面结合与晶粒取向
• 图案化与复合结构：关键区域选择性沉积，Cu柔性金属箔复合结构设计
• 联合研发：支持卷对卷（R2R）工艺、3D打印超导-柔性混合结构等前沿方向合作
