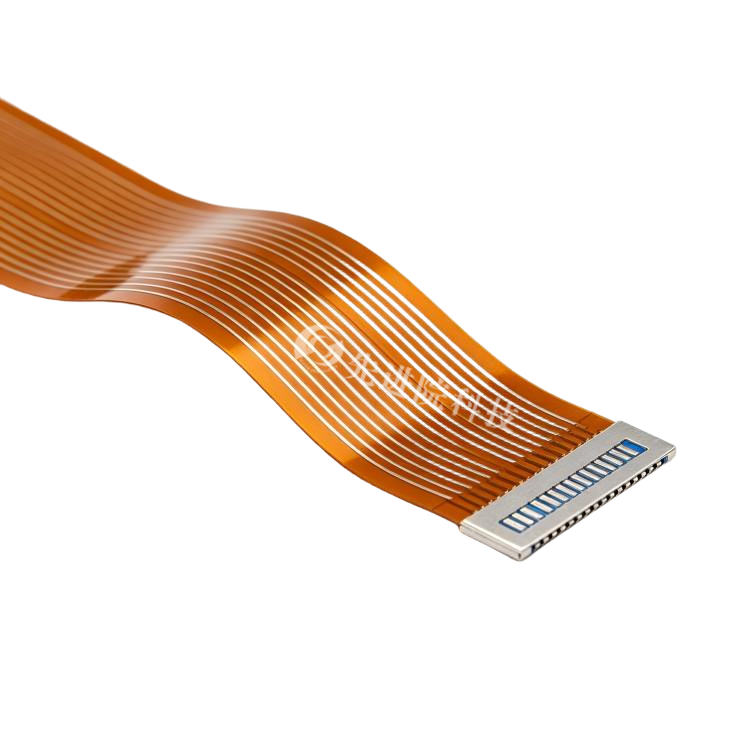

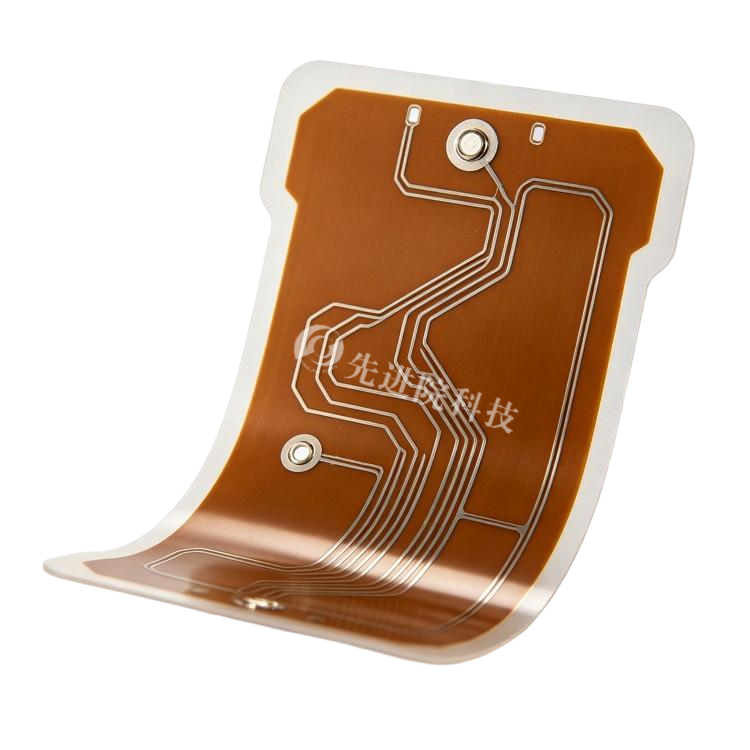

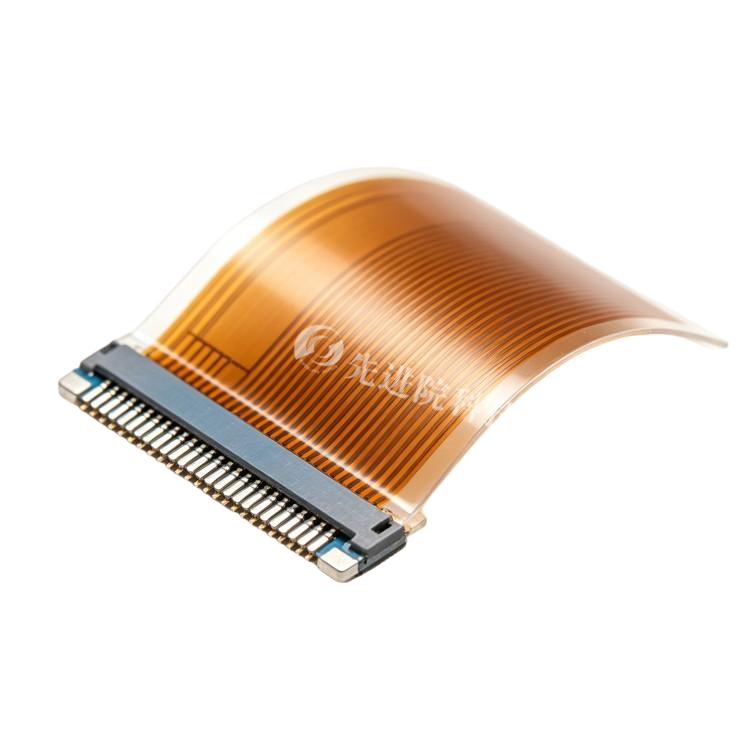

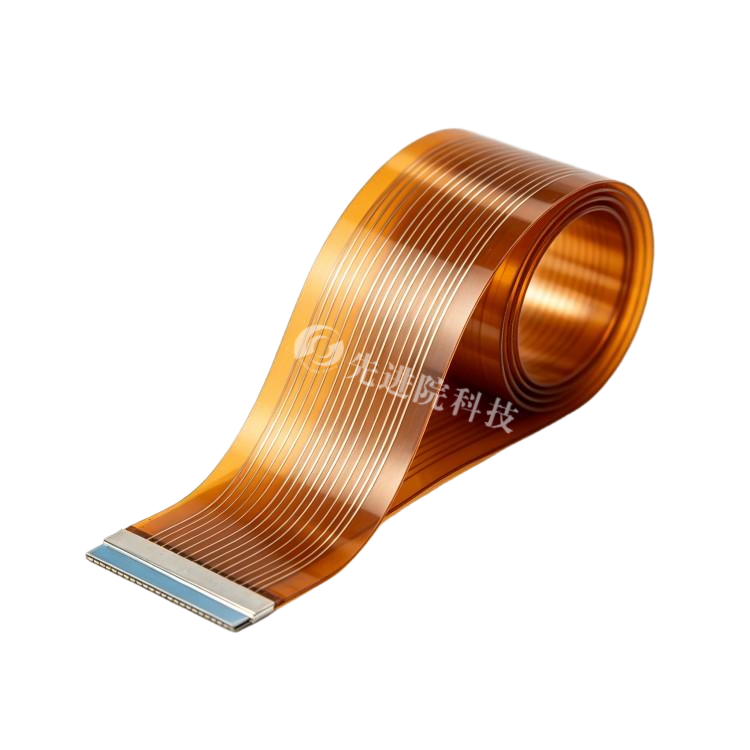

高Tg耐温超导软板

一、产品概述

高Tg耐温超导软板是先进院（深圳）科技有限公司面向高端电子装备推出的柔性互连产品。该产品将高玻璃化转变温度（Tg）柔性基材与超导线路协同集成：高Tg基材在高温制程及高温工况下保持机械强度与尺寸稳定，超导线路在液氮或液氦温区实现零电阻、低损耗传输。产品适用于航空航天、量子计算、医疗MRI等对轻量化、柔性、信号完整性要求严苛的场景。

说明：本产品中“耐温”主要指高Tg基材的高温稳定性与宽温域可靠性；超导性能需在低温环境下实现。

二、核心材料与结构

• 高Tg基材：可选聚酰亚胺PI（Tg＞300℃）、液晶聚合物LCP（Tg≈280℃）、改性环氧树脂（纳米SiO₂提升Tg至200℃以上）。
• 超导线路：低温超导材料如NbTi（Tc=9.2K）、Nb₃Sn（Tc=18K）；高温超导材料如YBCO（Tc=90K，可在液氮温区工作）。
• 复合结构：将YBCO薄膜沉积于不锈钢、镍等柔性金属箔上，再与高Tg基材复合；或采用超导线路与柔性基材多层压合。

三、关键工艺

• 低温固化胶黏剂，避免高温固化损伤超导材料；
• 激光剥离技术，实现超导薄膜与刚性载板无损分离；
• 等静压多层压合，减少层间气泡，提升高温可靠性；
• 支持多层柔性电路设计，兼顾超导互连与常规信号布线。

四、性能优势

• 高Tg耐温：防止热膨胀导致层间剥离或电路失效；
• 超导低损耗：适用于高灵敏度传感器、量子互连等；
• 柔性轻量化：可弯曲、可贴合，替代传统刚性PCB；
• 宽温域设计：基材可设计满足-55℃至+250℃长期工作，需按UL 746B等标准验证。

五、典型应用

航空航天

卫星电子系统、高温超导磁体控制单元。

量子计算

超导量子比特芯片柔性互连，降低信号损耗。

医疗设备

MRI超导磁体线圈电流分配，液氦环境下稳定运行。

六、注意事项

高温超导材料成本较高；反复弯曲可能导致超导层裂纹，需冗余或自修复设计；行业UL/IEC认证标准尚不完善。公司持续推动材料与工艺创新，为客户提供从设计、制样到验证的柔性超导互连方案。

定制服务

先进院科技提供高Tg耐温超导软板全流程定制服务，涵盖：

• 高Tg基材选型：PI（Tg＞300℃）、LCP（Tg≈280℃）、纳米SiO₂改性环氧树脂（Tg＞200℃）等方案
• 超导材料定制：NbTi、Nb₃Sn低温超导体系，YBCO高温超导体系
• 复合结构设计：超导薄膜/柔性金属箔/高Tg基材多层压合方案
• 工艺定制：低温固化、激光剥离、等静压多层压合等关键工艺
• 宽温域验证：按UL 746B等标准提供-55℃至+250℃宽温域可靠性测试
• 联合研发：支持自修复超导层、冗余设计等前沿方向合作
