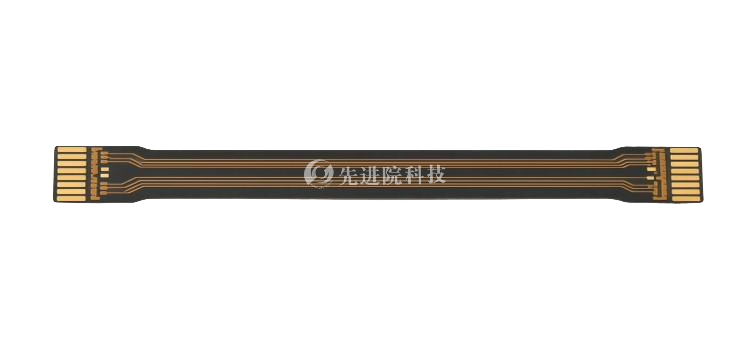

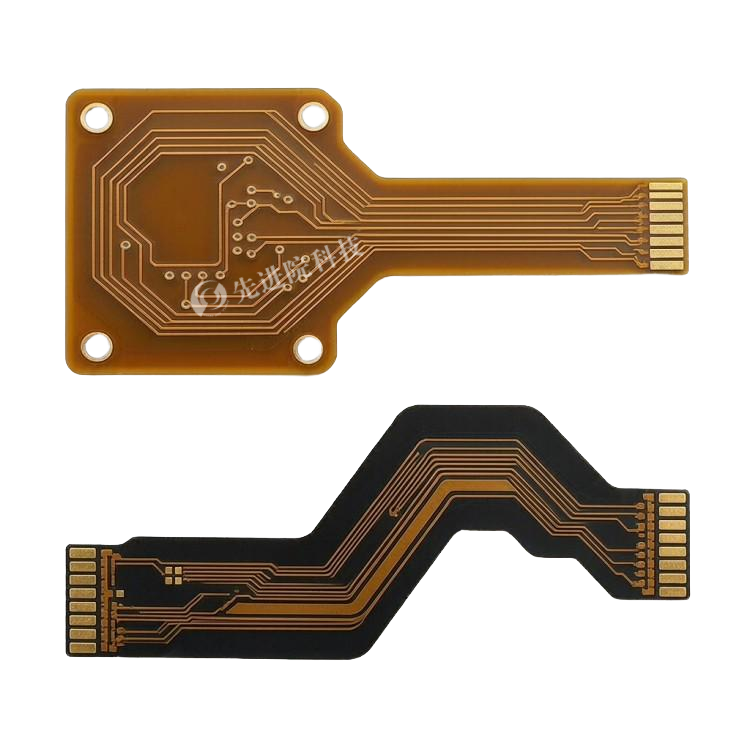

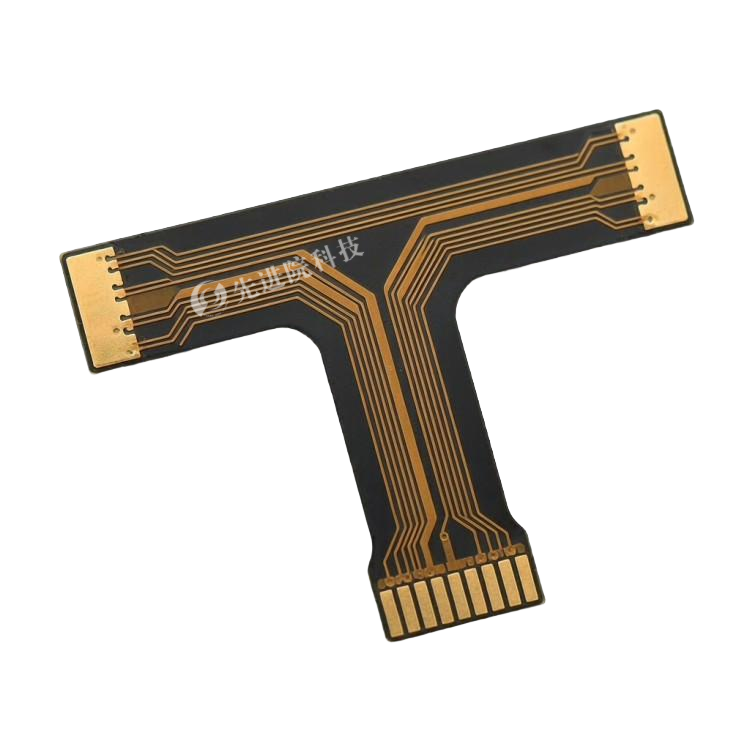

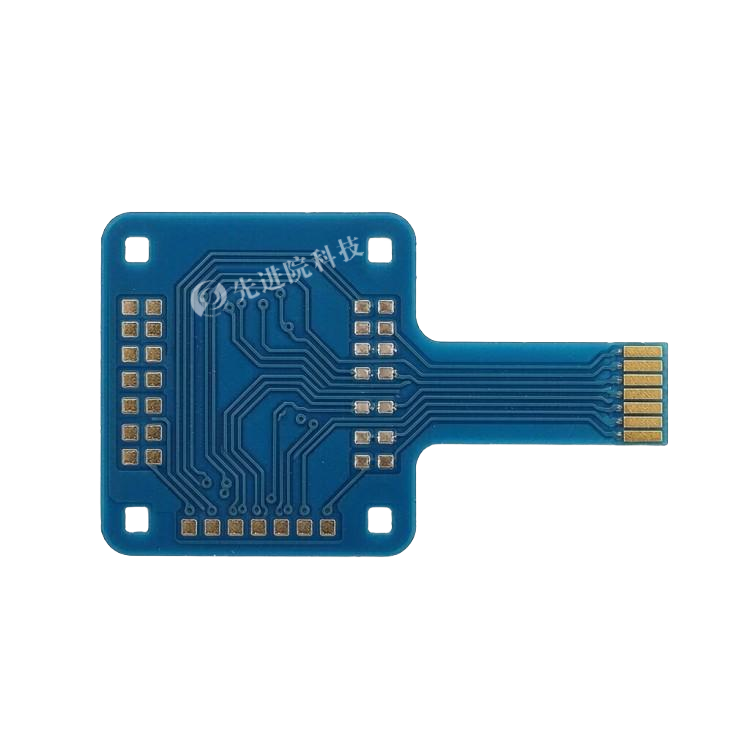

高场强兼容柔性线路板

一、产品概述

先进院（深圳）科技有限公司高场强兼容柔性线路板（High Field Strength Compatible Flexible Printed Circuit Board, HFS-FPCB），是一种专为高电压、强电磁场环境设计的柔性电路解决方案。产品在保留传统FPCB轻薄、可弯曲特性的同时，通过材料改性、结构优化与制造工艺升级，实现高场强耐受、机械可靠性与信号完整性的平衡。

二、核心优势

• 高场强耐受性：可承受数千伏甚至更高电压，抑制电晕放电、局部击穿等问题。
• 柔性基材适配：增强机械强度与耐热性，适应复杂动态环境。
• 信号完整性保障：优化电磁屏蔽与阻抗控制，确保高频信号稳定传输，减少电磁干扰（EMI）。

三、关键技术

材料创新

采用聚酰亚胺（PI）、液晶聚合物（LCP）等耐高温高绝缘材料；部分场景使用陶瓷填充PI提升介电强度。导电层采用纳米银浆、铜箔蚀刻或嵌入式导电线路，降低电场集中。绝缘层引入PI+环氧树脂+PI多层复合结构及气隙填充技术，耐压等级可达10kV/mm以上。

结构优化

梯度绝缘设计分散电场应力；关键信号层与高压层间嵌入金属化屏蔽层并接地；通过"蛇形走线""应力释放孔"提升反复弯曲可靠性。

制造工艺

激光直接成型（LDS）实现三维立体电路；真空压合减少层间气泡；等离子清洗增强结合力、降低接触电阻。

四、典型应用场景

• 新能源汽车：高压电池管理系统（BMS）承受600V以上电压并适应振动；电机驱动电路兼顾柔性安装与电磁兼容。
• 航空航天与军工：卫星太阳能板展开机构在-150℃~120℃及强辐射下低损耗传输；导弹制导系统减轻重量并满足高G值冲击。
• 医疗电子：可穿戴除颤器传输高能量脉冲；内窥镜成像系统在狭小空间实现高清视频传输并耐高温高压消毒。
• 工业自动化：机器人关节驱动替代传统线束；高压电源模块实现高压互联与热管理。

五、设计挑战与解决方案

六、选型建议

• 高压场景：优先选择PI基材+陶瓷填充绝缘层，耐压等级≥10kV/mm。
• 高频信号传输：采用LCP基材+低损耗介质材料，损耗角正切（Df）≤0.002。
• 动态弯曲需求：选择超薄铜箔（≤12μm）+弹性体覆盖层，弯曲半径≤1mm。

七、未来发展趋势

随着电动汽车800V平台普及，FPCB耐压等级将向15kV以上发展；自修复绝缘层、集成化压力/温度传感器、水性油墨与无铅焊接等绿色制造工艺将成为重要方向。

八、合作与定制

先进院（深圳）科技有限公司高场强兼容FPCB是高端电子设备小型化、轻量化的关键技术。其设计需平衡电气性能、机械可靠性与成本，建议根据具体应用场景与先进院（深圳）科技有限公司联合开发定制化方案。

定制服务

先进院科技提供高场强兼容柔性线路板（HFS-FPCB）全流程定制服务，涵盖：

• 材料选型：PI、LCP耐高温高绝缘基材，陶瓷填充PI提升介电强度，纳米银浆/铜箔蚀刻导电层
• 绝缘结构设计：PI+环氧树脂+PI多层复合结构、气隙填充技术，耐压等级≥10kV/mm
• 电磁屏蔽与阻抗控制：金属化屏蔽层接地设计，高频信号损耗角正切（Df）≤0.002
• 结构优化：梯度绝缘设计、蛇形走线、应力释放孔、圆角过渡等电场应力分散方案
• 制造工艺：激光直接成型（LDS）、真空压合、等离子清洗等工艺定制
• 动态弯曲设计：超薄铜箔（≤12μm）+弹性体覆盖层，弯曲半径≤1mm方案
• 应用方案定制：新能源汽车BMS、航空航天、医疗电子、工业自动化等场景适配
• 联合研发：支持自修复绝缘层、集成化传感器、绿色制造工艺等前沿方向合作
