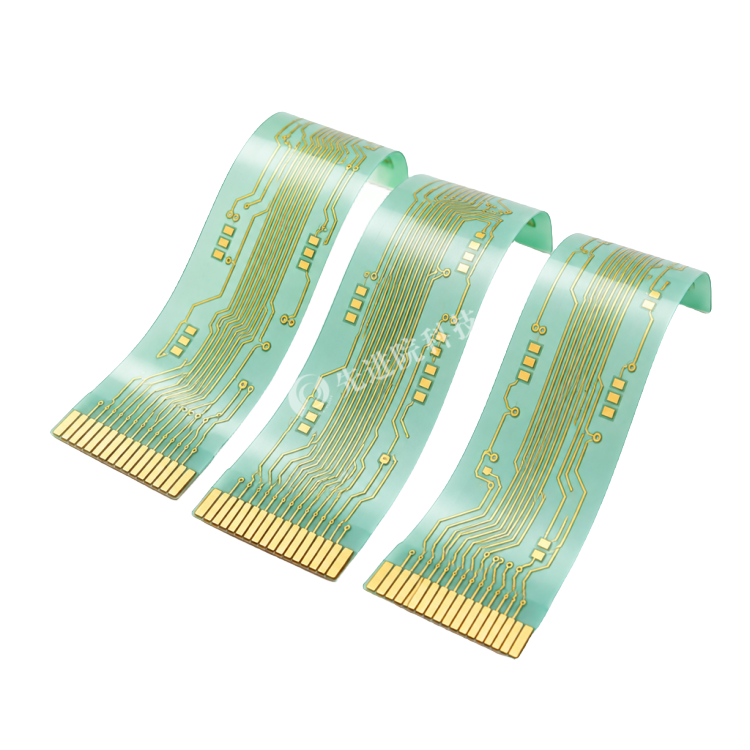

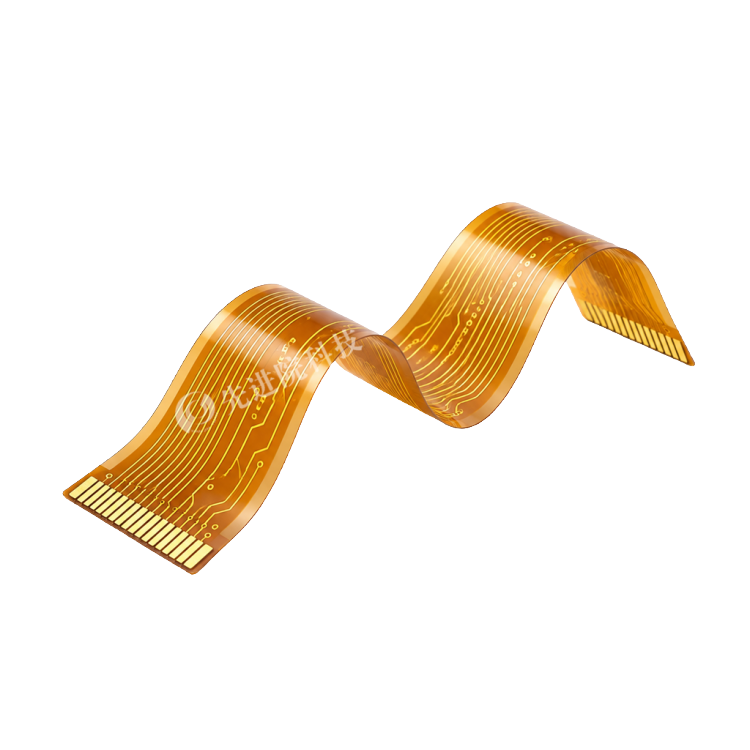

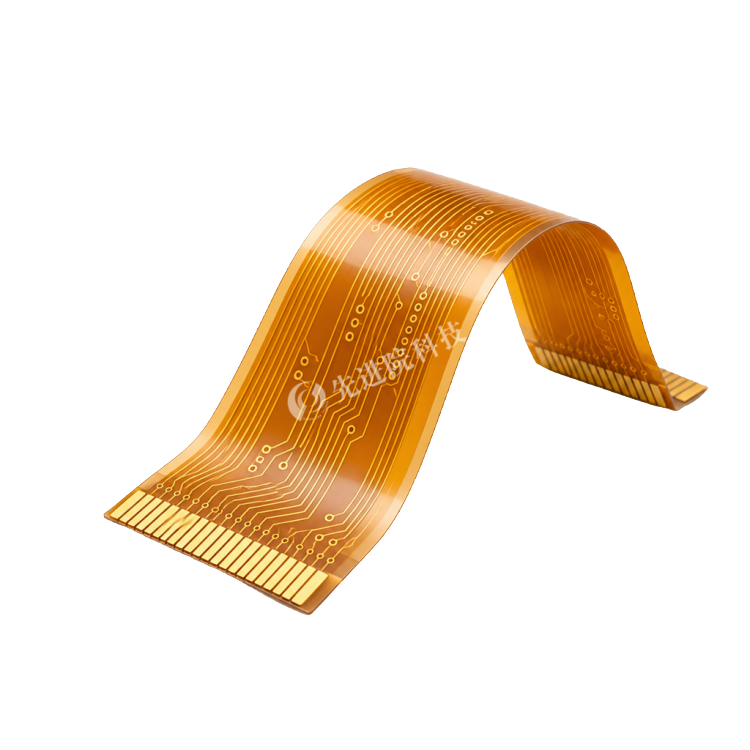

超薄多层超导FPC软板

产品简介

先进院（深圳）科技有限公司超薄多层超导FPC软板，面向下一代柔性电子应用，采用超薄PI基材、纳米银浆/超导涂层、激光微孔互连与低温压合工艺，兼具轻薄、可弯曲、耐高温和高密度布线能力。在特定低温条件下可利用超导低损耗特性，实现高效电流与信号传输，适用于折叠屏、可穿戴、新能源汽车、航空航天及医疗设备等场景。

核心规格与亮点

• 超薄多层结构：单层厚度≤0.05mm，层数≥4层，微孔互连实现高密度布线。
• 超薄PI基材：厚度≤12.5μm，耐温范围-269℃~400℃，兼顾柔韧性与耐热性。
• 导电层方案：纳米银浆或YBCO涂层导体等超导材料，降低接触电阻。
• 低温压合工艺：固化温度≤150℃，减少超导材料性能退化。
• 激光钻孔：孔径≤50μm，提升层间互连密度。
• 动态弯曲能力：应力释放槽设计，支持10万次以上弯曲测试，弯曲半径≤1mm。
• 信号完整性：差分信号设计+电磁屏蔽层，SI提升20dB以上。
• 制造良率：AI视觉检测实时监控微孔对齐精度±1μm，良率由75%提升至92%。
• 成本优化：规模化生产与材料国产化替代，4层板单片成本可由$50降至$15。

技术特点

• 材料创新：超薄PI膜、纳米银浆/超导涂层、低温固化聚酰亚胺及液氮兼容胶系，避免低温脆裂。
• 工艺升级：激光钻孔、低温压合、化学镀镍金（ENIG）或沉银表面处理，增强焊接可靠性。
• 结构设计：动态弯曲区应力释放槽；嵌入石墨烯散热层或微通道液冷结构，辅助热管理。
• 超导特性：在液氮温度77K等特定低温条件下电阻趋近于零，实现无损耗电流传输，显著提升能效。

应用场景

• 消费电子：折叠屏手机屏幕与主板超薄可折叠连接，厚度减少40%；可穿戴设备柔性互联。
• 新能源汽车：BMS多层超导FPC替代传统线束，线重降低30%；无线充电线圈减少涡流损耗，效率提升15%。
• 航空航天：卫星太阳能板减重25%，适应-180℃~120℃极端温度；深空探测器降低信号传输损耗。
• 医疗设备：内窥镜成像系统4K高清信号无损传输；植入式设备采用生物兼容涂层+超导线路，降低发热影响。

技术挑战与解决方案

选型建议

• 高频应用：优先选择PTFE基材+超导镀层，损耗角正切Df≤0.002。
• 动态弯曲：关注弯曲半径与寿命测试数据，参考IPC-6013标准。
• 成本敏感：采用2层超导+2层普通FPC混合设计，平衡性能与成本。

说明

超导特性需在特定低温条件下实现；常温超导替代材料、二维材料复合、系统级柔性电子、环保化与自修复技术为后续发展方向。先进院（深圳）科技有限公司该产品有望在3—5年内实现规模化商用，推动柔性电子迈向“无损耗”新时代。

定制服务

先进院科技提供超薄多层超导FPC软板全流程定制服务，涵盖：

• 基材与材料选型：超薄PI膜（≤12.5μm）、纳米银浆/超导涂层、低温固化聚酰亚胺及液氮兼容胶系定制
• 超薄多层结构设计：单层厚度≤0.05mm，层数≥4层，微孔互连高密度布线方案
• 低温工艺开发：固化温度≤150℃低温压合、激光钻孔（≤50μm）、ENIG/沉银表面处理
• 信号完整性与热管理：差分信号设计、电磁屏蔽层、石墨烯散热层/微通道液冷结构集成
• 可靠性测试：10万次以上弯曲测试（半径≤1mm）、AI视觉微孔对齐精度±1μm检测
• 高频与动态弯折优化：PTFE基材+超导镀层高频方案（Df≤0.002），应力释放槽动态弯折设计
• 应用场景适配：折叠屏、可穿戴设备、新能源汽车BMS、航空航天、内窥镜等场景定制
• 前沿方向合作：常温超导替代材料、二维材料复合、系统级柔性电子、环保化与自修复技术
