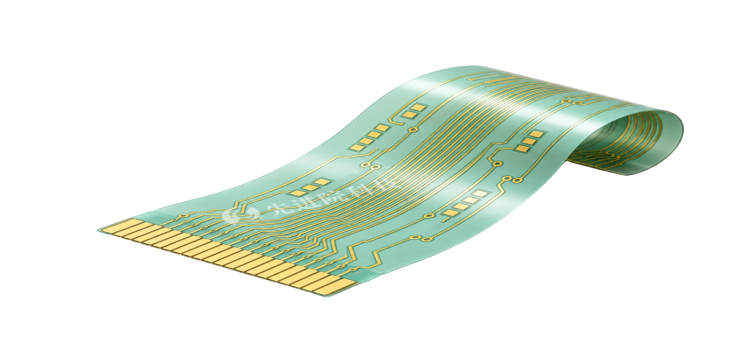

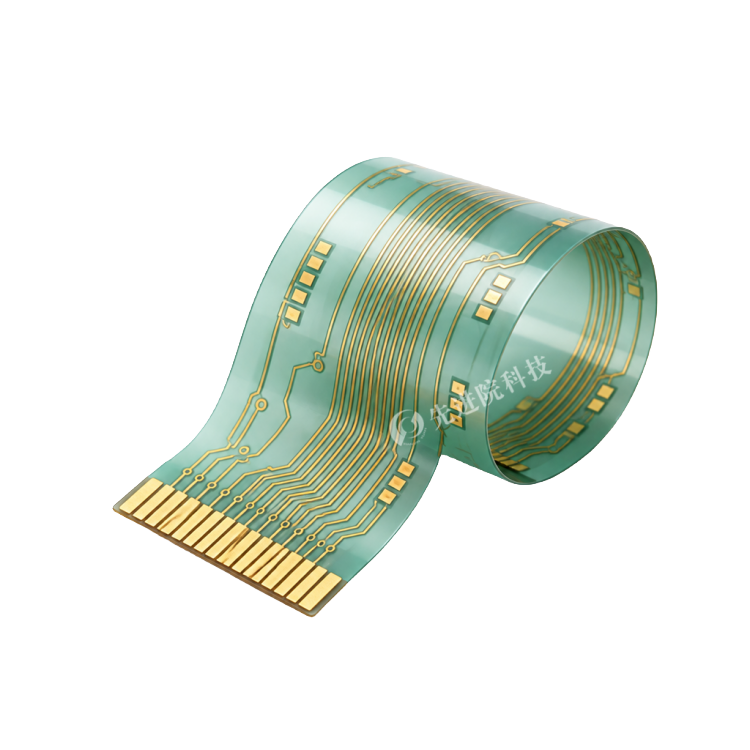

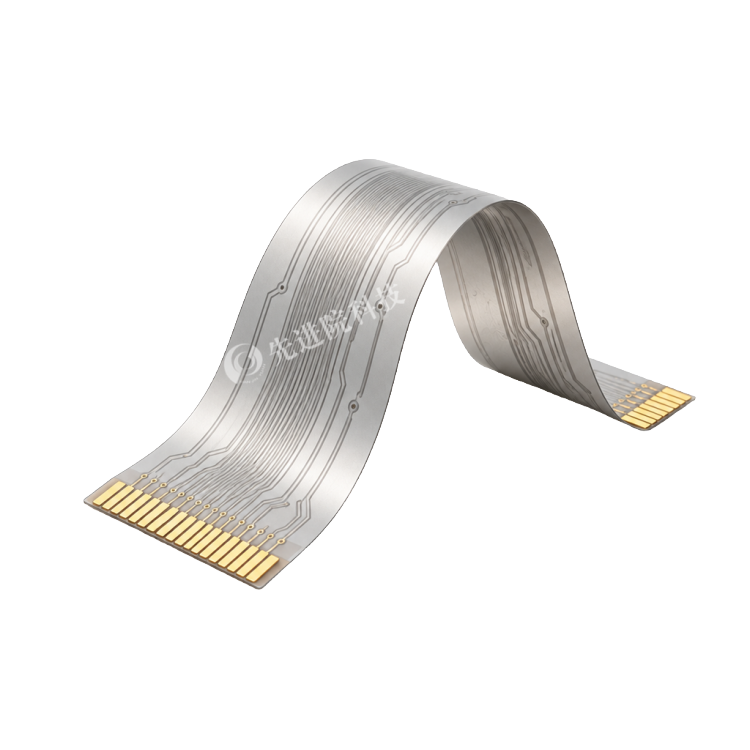

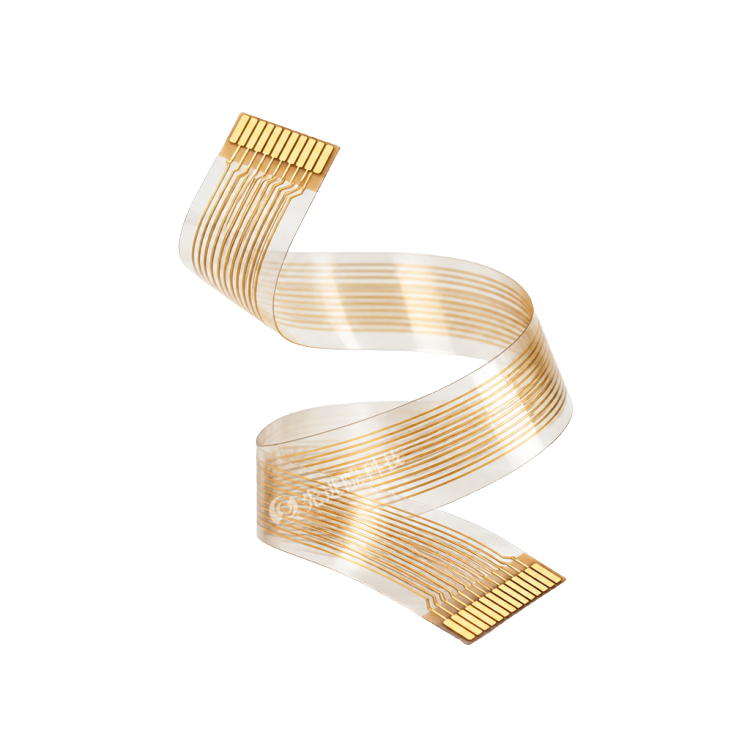

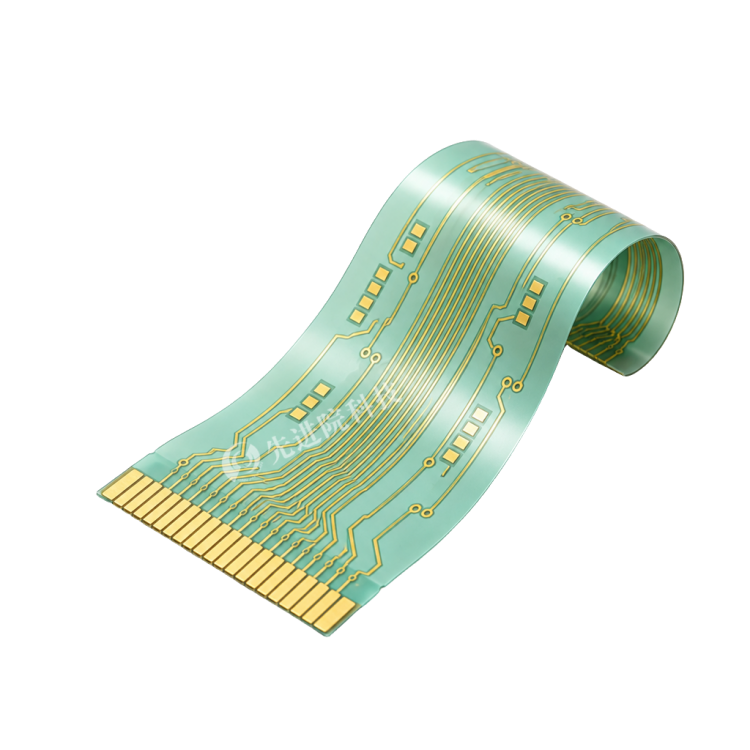

盲埋孔量子级FPC

一、产品概述

先进院（深圳）科技有限公司盲埋孔量子级FPC以聚酰亚胺（PI）或液晶聚合物（LCP）为基材，通过盲孔连接表层与内层、埋孔实现内层互连，减少信号干扰并提升布线密度30%以上，同时降低寄生电容/电感。产品采用UV激光钻孔、等离子去胶、沉铜电镀和LDI图形转移等工艺，加工精度达纳米级，适用于对空间、重量和信号完整性敏感的高端电子设备。

二、核心优势

• 高密度互连：盲孔+埋孔设计，提升布线密度，节省板面空间。
• 高频低损耗：可选低损耗PI（Dk≈3.2，Df≈0.002）或LCP（Dk≈2.9，耐温>300℃）。
• 精细加工能力：UV激光波长355nm，微孔孔径最小25μm；LDI分辨率可达10μm。
• 可靠性保障：孔壁粗糙度需≤0.5μm，铜镀层厚度偏差<10%，孔位精度CPK≥1.33。
• 场景适配性强：支持高频、动态弯折、耐高温及微型化设计。

三、关键规格与工艺能力

四、典型应用

• 消费电子：折叠屏手机FPC承受20万次以上弯折，铰链区域线路密度提升50%；TWS耳机主板面积缩小40%。
• 汽车电子：激光雷达高频盲埋孔FPC传输速率达25Gbps；电池管理系统耐高温FPC（-40℃~150℃）提升抗干扰能力。
• 医疗设备：内窥镜摄像头微型FPC宽度0.8mm，图像延迟<1ms；可植入设备采用LCP基材，埋孔结构降低组织刺激风险。

五、选型建议

• 高频应用：优先LCP基材+盲埋孔设计，Df需<0.003。
• 动态弯折：采用RA铜箔+覆盖膜保护，弯折半径建议≥5倍板厚。
• 成本敏感场景：可采用通孔+盲孔混合设计，平衡性能与价格。

六、质量与服务说明

先进院（深圳）科技有限公司通过AOI、X-Ray透视及热冲击、弯折测试等环节控制质量。量子级FPC设备投资高、良率约70%–80%，单价约为普通FPC的3–5倍，适合对性能与可靠性要求较高的应用。公司持续关注石墨烯增强铜箔、3D打印FPC及AI优化钻孔路径等方向，支持按应用场景进行材料与结构定制。

定制服务

先进院科技提供盲埋孔量子级FPC全流程定制服务，涵盖：

• 基材与铜箔选型：低损耗PI、LCP基材，压延铜（RA）/电解铜（ED）方案定制
• 高密度互连设计：盲孔+埋孔结构设计，高密度布线优化，寄生电容/电感降低方案
• 精密加工工艺：UV激光微孔钻孔（孔径最小25μm）、LDI激光直接成像、沉铜电镀、等离子去胶
• 高频与动态弯折优化：LCP基材+盲埋孔高频方案（Df<0.003），RA铜箔+覆盖膜动态弯折方案
• 可靠性测试验证：热冲击测试（-55℃~125℃循环1000次）、弯曲半径1mm/10万次无断裂验证、AOI与X-Ray检测
• 应用场景适配：折叠屏手机、TWS耳机、激光雷达、电池管理系统、内窥镜、可植入设备等场景定制
• 前沿技术合作：石墨烯增强铜箔、3D打印FPC、AI优化钻孔路径等前沿方向合作
