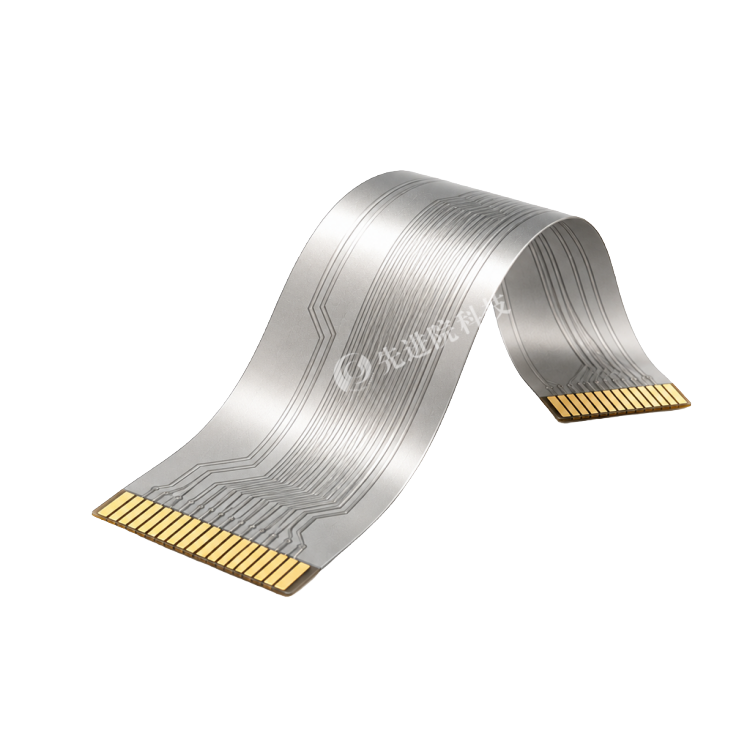

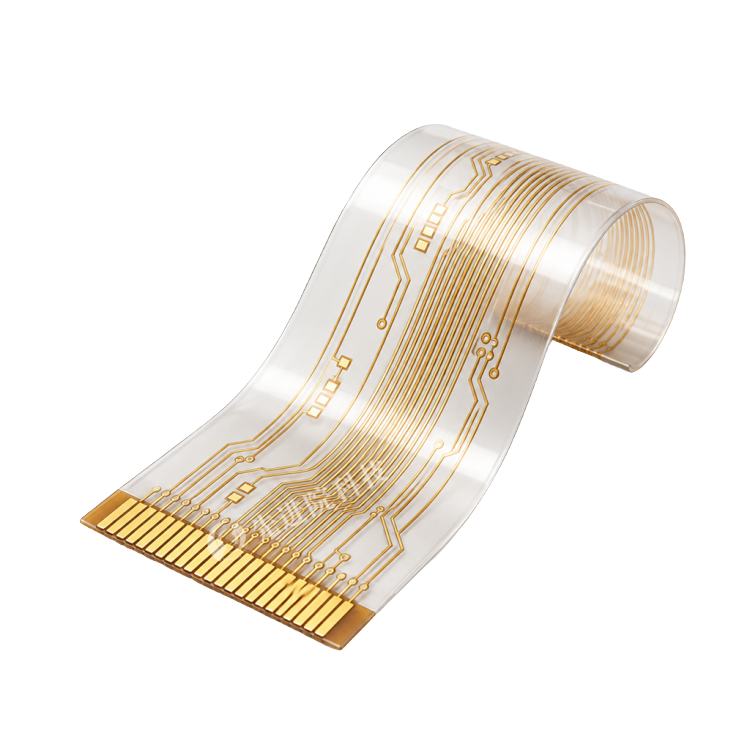

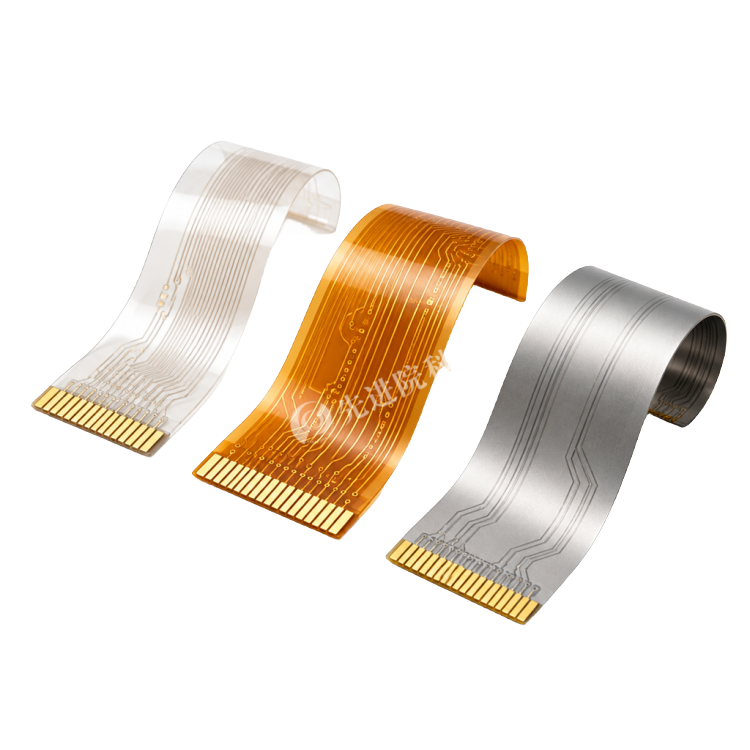

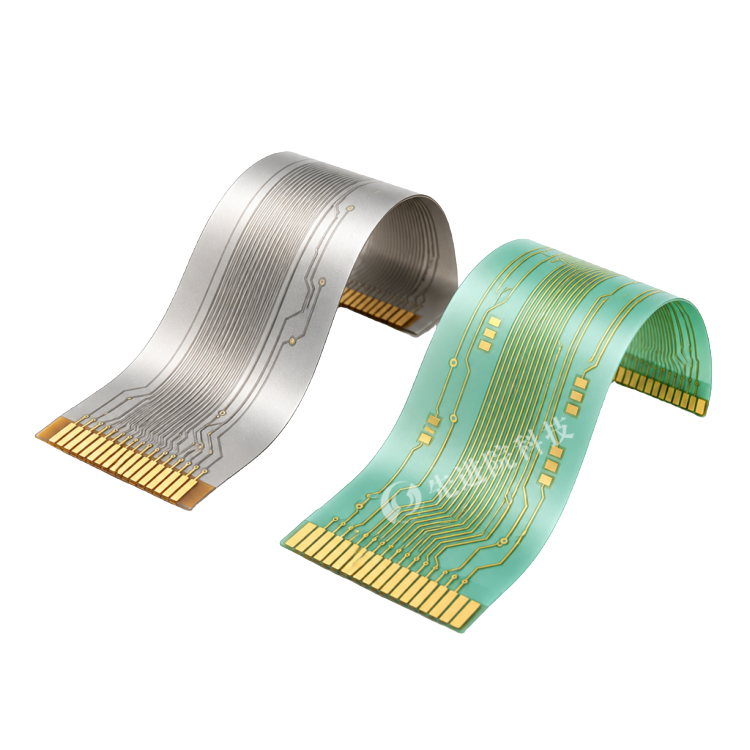

低温低损耗FPC

产品概述

先进院（深圳）科技有限公司低温低损耗FPC专为极端低温环境设计，核心解决低温下材料脆化断裂与信号传输损耗两大问题。产品通过低温性能优异的基材、低电阻率导体、低介电常数/低损耗因子介质层，以及阻抗匹配、屏蔽和精密制造工艺，在保持柔韧性的同时降低高频高速信号衰减，适用于航空航天、极地科考、医疗电子、工业自动化及特殊消费电子等场景。

核心特性

• 低温柔韧性：采用低温性能优异的PI或LCP基材，玻璃化转变温度低于传统PI，降低低温脆化断裂风险。
• 低信号损耗：使用银、铜合金或化学镀银等低电阻率导体方案，配合PTFE复合材料等低Dk/Df介质层，减少导体损耗与介电损耗。
• 阻抗可控：通过调整线宽、线距和介质层厚度，实现如50Ω特性阻抗的准确控制，降低反射损耗。
• 抗干扰设计：可在关键信号线周围增加铜箔或导电胶屏蔽层，减少电磁干扰。
• 精密制造：采用低温固化胶水/光刻胶、激光或化学蚀刻、沉金/沉银表面处理，支持微米级线宽/线距控制，提高表面平整度并减少接触电阻。

典型应用

• 航空航天：卫星、火箭等极低温环境下遥感数据传输。
• 极地科考：气象站、冰层探测仪等-40℃以下长期工作设备。
• 医疗电子：冷冻治疗仪等-20℃至-40℃控制信号传输。
• 工业自动化：冷链物流、冷冻仓库传感器与控制系统。
• 特殊消费电子：极地探险智能手表、GPS设备等。

选型关键参数

测试与验证建议

行业趋势与挑战

产品技术方向包括高频化（支持5G/6G、毫米波乃至60GHz趋势）、集成化（传感器/天线集成到FPC）和环保化（无铅、无卤素材料，满足RoHS等标准）。同时需关注低温低损耗材料与精密工艺带来的成本、长期低温下介电常数漂移等可靠性问题，以及行业测试标准尚不统一等挑战。

备注：具体型号、损耗曲线、工作温度等级及测试报告，请以先进院（深圳）科技有限公司正式规格书和实测数据为准。

定制服务

先进院科技提供低温低损耗FPC全流程定制服务，涵盖：

• 低温材料选型：低温性能优异的PI或LCP基材，PTFE复合材料等低Dk/Df介质层
• 低损耗导体方案：银、铜合金或化学镀银等低电阻率导体定制
• 阻抗与屏蔽设计：50Ω特性阻抗准确控制，铜箔/导电胶屏蔽层设计
• 精密制造工艺：低温固化胶水/光刻胶、激光/化学蚀刻、沉金/沉银表面处理
• 可靠性测试验证：-60℃低温存储测试、低温信号传输S参数测试、弯曲/振动机械寿命测试
• 应用场景定制：航空航天、极地科考、医疗电子、工业自动化等场景适配
• 高频化与集成化：支持5G/6G、毫米波、传感器/天线集成等前沿技术合作
