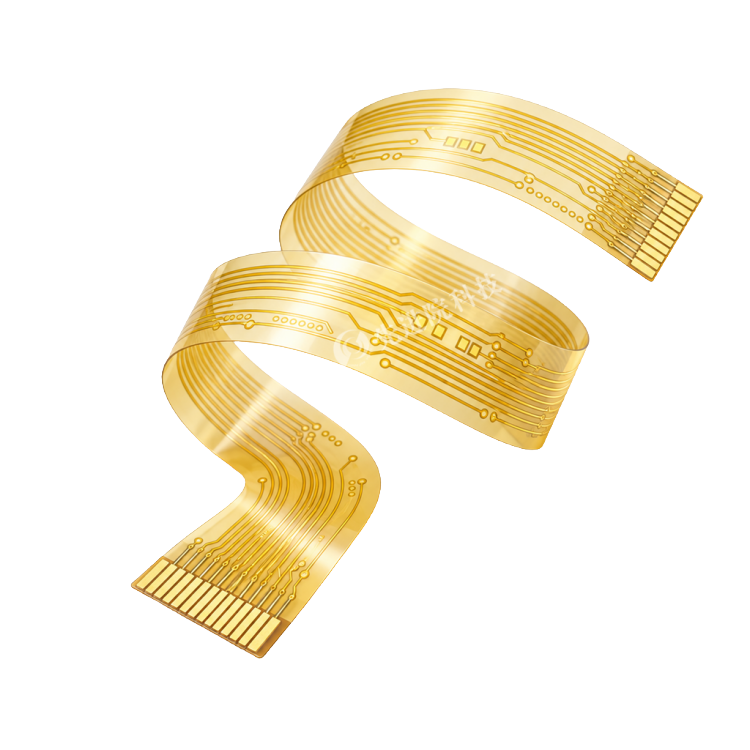

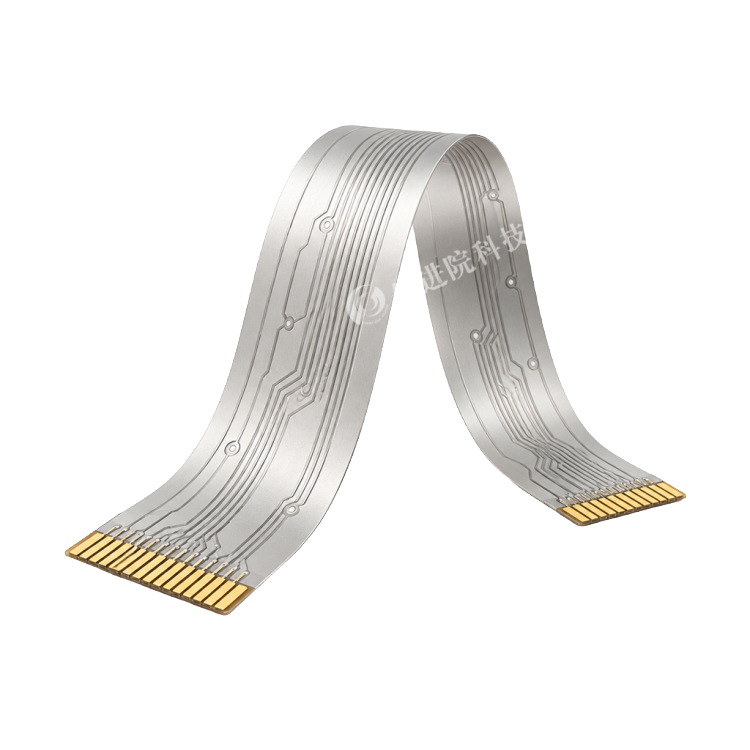

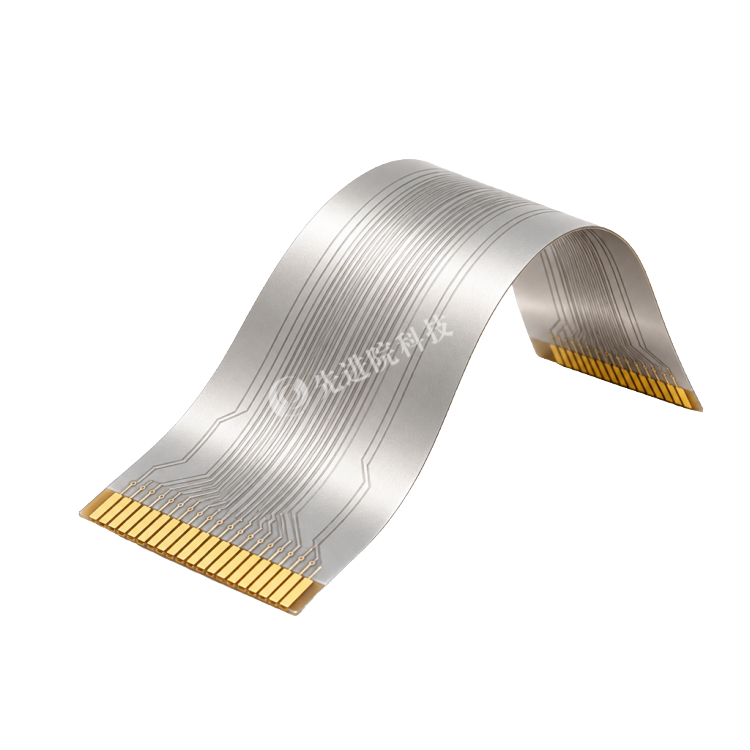

无磁超导柔性线路板

一、产品简介

先进院（深圳）科技有限公司无磁超导柔性线路板融合无磁材料、超导薄膜与柔性线路板（FPC）工艺，采用聚酰亚胺（PI）、聚酯（PET）等非磁性基材及铜、铝等无磁金属，结合YBCO等超导薄膜与PLD、ALD等薄膜制备技术，兼具抗磁场干扰、超低信号延迟和可弯曲特性，适用于MRI兼容医疗设备、卫星天线、量子计算低温控制线路等高端应用。

二、核心特性

• 无磁性设计：以非磁性基材和无磁金属替代镍、铁等铁磁材料，降低磁场干扰，适配MRI、航空航天及高精度传感器等磁场敏感场景。
• 超导低延迟：低温超导路径可采用铌钛合金，需液氦/液氮冷却；高温超导路径采用YBCO等材料，临界温度约-196℃，通过薄膜沉积集成到柔性基底，实现零电阻、极低信号延迟。

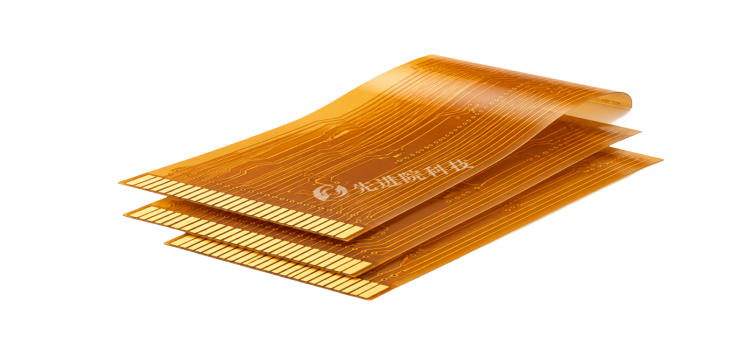

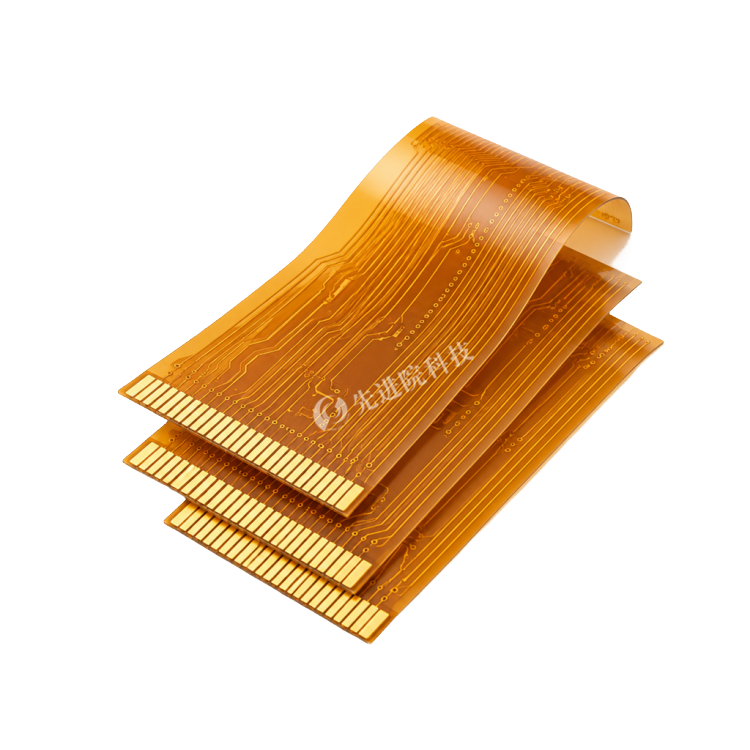

• 柔性结构：多层堆叠设计（基材+导电层+覆盖层），支持弯曲、折叠甚至拉伸；制造兼容光刻、蚀刻、电镀等FPC工艺，并需兼顾超导材料低温处理兼容性。
• 关键工艺：PLD用于高质量YBCO薄膜生长，ALD制备超薄绝缘层防止电流泄漏；临时载体法可实现刚性载体制备后剥离转移至柔性基底，3D打印超导墨水可用于复杂结构柔性化。

三、技术参数对比

四、典型应用

• 医疗领域：MRI兼容可穿戴监测贴片，避免磁场扭曲图像；超导柔性电极用于神经刺激器，降低功耗、延长植入式设备续航。
• 航空航天：超导柔性线路板用于卫星天线，减少信号损耗、提升通信效率；无磁设计用于抗辐射电路，抵御太空磁场干扰。
• 量子计算：柔性超导线路连接量子比特，实现精密操控；折叠设计提升集成度，突破平面布局限制。
• 前沿探索：可用于AR/VR设备低延迟互连等方向。

五、技术挑战与使用条件

产品需解决超导材料低温环境与柔性基材低温脆化之间的矛盾，需开发低温韧性基材（如改性聚酯）、优化超导薄膜与基材界面结合以减少热应力；同时需控制纳米级薄膜厚度均匀性，并验证长期弯曲循环下的超导性能衰减。当前成本与低温设备成本较高，需规模化生产降本。

六、商业化进展

文案显示，日本理化学研究所已实现YBCO薄膜在PI基材上的弯曲测试（曲率半径5mm），美国Meta公司探索超导柔性线路板用于AR/VR设备。先进院（深圳）科技有限公司该产品仍面临成本与可靠性瓶颈，预计随室温超导等材料突破，有望在5—10年内实现初步商业化应用。

注：本产品详情依据技术解析文案整理，不构成量产或性能承诺；具体参数、供货状态及定制方案请以先进院（深圳）科技有限公司实际沟通为准。

定制服务

先进院科技提供无磁超导柔性线路板全流程定制与联合研发服务，涵盖：

• 无磁基材与超导材料选型：PI、PET等非磁性基材，YBCO等高温超导薄膜，铌钛合金等低温超导材料
• 薄膜制备工艺定制：PLD高质量YBCO薄膜生长、ALD超薄绝缘层沉积、临时载体法转移工艺
• 柔性结构与界面优化：多层堆叠设计、低温韧性基材选型、超导薄膜与基材界面结合优化
• 低温性能与弯曲可靠性验证：纳米级薄膜厚度均匀性控制、长期弯曲循环超导性能衰减测试
• 应用场景适配：MRI兼容可穿戴贴片、神经刺激电极、卫星天线、量子计算低温控制线路等场景联合开发
• 前沿方向合作：室温超导材料探索、3D打印超导墨水、AR/VR低延迟互连等前沿方向合作
