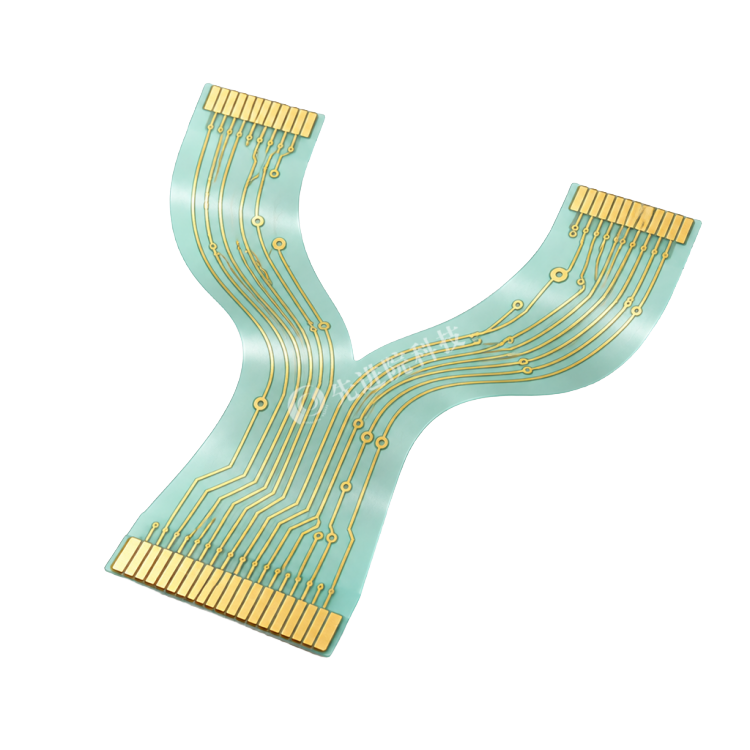

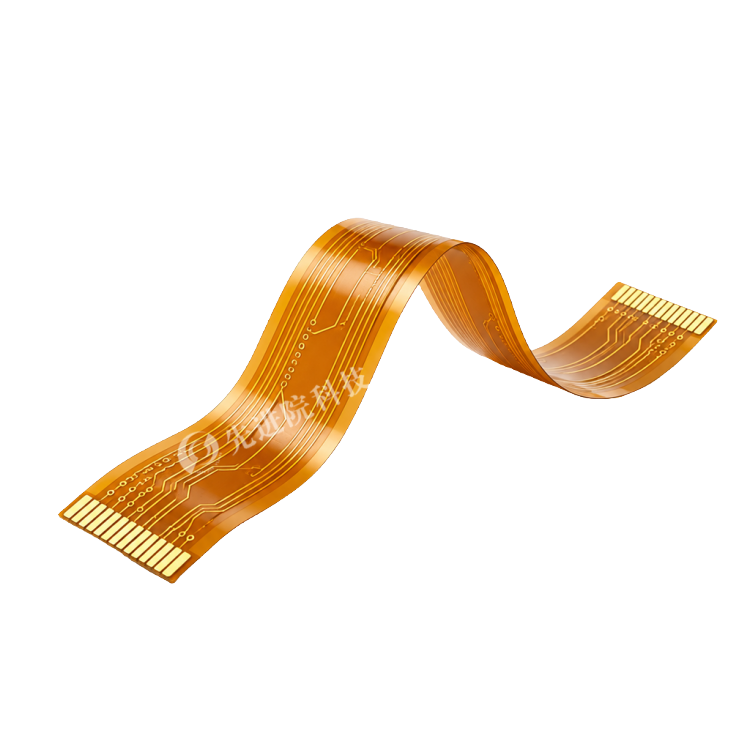

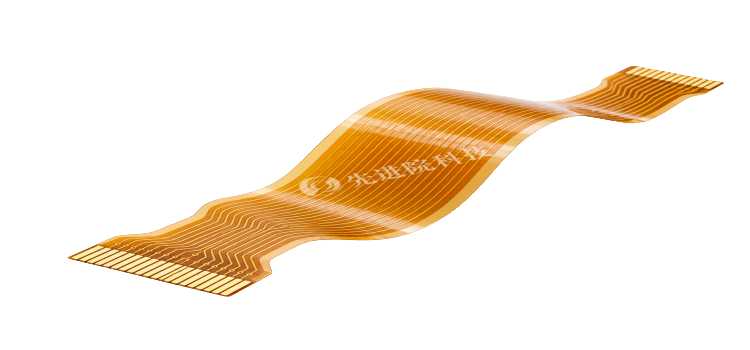

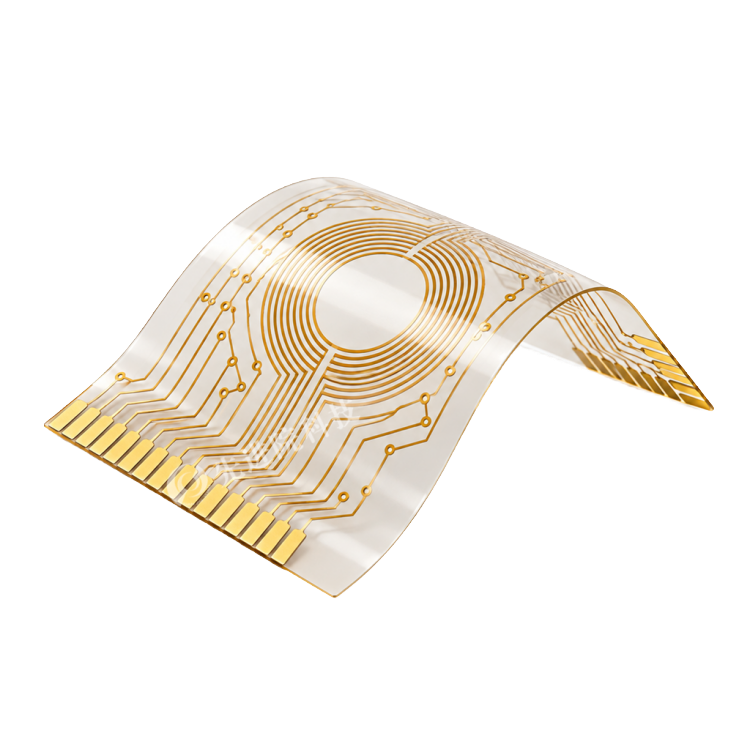

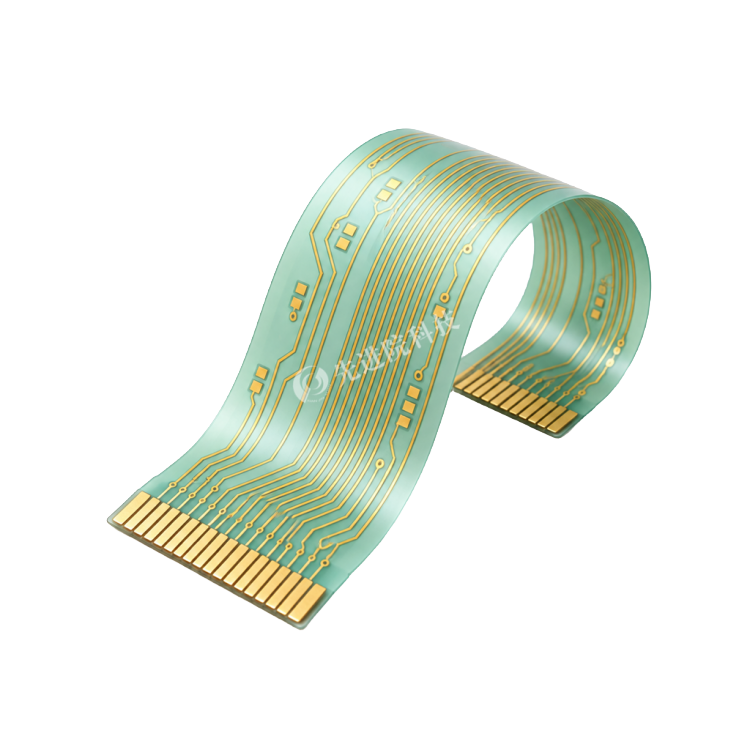

PI基超导镀膜FPC软板

一、产品概述

先进院（深圳）科技有限公司PI基超导镀膜FPC软板，是在传统FPC结构基础上引入超导镀膜层形成的柔性超导电路。产品以聚酰亚胺（PI）为基材，结合铜箔线路层、覆盖膜及超导薄膜层，通过光刻、蚀刻、镀膜等工艺制备，使电路在低温条件下具备零电阻特性，可用于量子计算、低温电子学、高能物理等高端场景。

二、核心结构与材料

• PI基材：耐高温（>400℃）、高绝缘、低热膨胀系数、柔韧性优异，适合高温镀膜与长期稳定使用。
• 超导镀膜层：沉积YBCO、MgB₂、NbN等超导材料，形成超导薄膜层。
• FPC结构：PI基材+铜箔线路层+覆盖膜，经光刻、蚀刻形成柔性电路，并增加超导镀膜层实现超导化改造。

三、技术实现路径

先进院（深圳）科技有限公司采用PVD、CVD、PLD等镀膜工艺：

• PVD/磁控溅射：沉积Ti/Cu金属过渡层或NbN超导薄膜；
• CVD：沉积YBCO等高温超导材料，需准确控制气体流量与温度梯度；
• PLD：适用于复杂氧化物超导薄膜。

关键控制包括：PI表面粗糙度Ra<0.1μm，采用化学抛光或等离子清洗提升附着力；超导薄膜厚度控制在100nm-1μm；采用700-900℃高温退火优化晶粒取向，并选用耐高温PI型号避免热分解。

四、关键性能与测试指标

五、典型应用场景

• 量子计算：用于超导量子比特芯片与控制电路互连，降低信号损耗与热噪声。
• 低温电子学：航天探测器替代传统铜缆，减重并降低低温能耗；MRI超导磁体与FPC结合，支持高分辨率成像与小型化。
• 高能物理实验：粒子加速器高频信号传输、同步辐射光源复杂光路布局。

六、当前瓶颈与突破方向

• 成本：超导材料与镀膜设备成本高，价格约为传统FPC的10倍以上；方向包括铁基超导体、卷对卷连续沉积。
• 规模化生产：真空/惰性气体环境导致节拍<1m/min；拟通过自动化镀膜线、AI参数优化提升良率至90%以上。
• 可靠性验证：需建立加速老化测试标准，并推动超导FPC的IEC/ISO国际标准制定。

七、未来升级方向

包括二维超导体、柔性超导陶瓷、3D封装超导系统级封装（SiP）、自修复超导层，以及核聚变装置磁场线圈互连、超导储能系统等新兴市场。先进院（深圳）科技有限公司该产品预计在高端市场驱动下，2030年全球市场规模有望突破10亿美元。

注：以上产品详情依据所提供文案整理，具体型号、规格及商务信息需以先进院（深圳）科技有限公司正式技术资料为准。

定制服务

先进院科技提供PI基超导镀膜FPC软板全流程定制服务，涵盖：

• 基材与超导材料选型：耐高温PI基材，YBCO、MgB₂、NbN等超导薄膜体系选型
• 镀膜工艺定制：PVD/磁控溅射、CVD、PLD等工艺路径选择与参数优化
• 表面处理与厚度控制：化学抛光/等离子清洗提升附着力，超导薄膜厚度100nm-1μm定制
• 高温退火与晶粒优化：700-900℃高温退火工艺定制，耐高温PI选型
• 性能测试与验证：弯曲测试（R=1mm>10万次）、液氮温区临界电流密度测试、热循环稳定性验证
• 应用场景适配：量子计算、低温电子学、高能物理实验、MRI超导磁体等场景定制
• 前沿方向合作：铁基超导体、卷对卷连续沉积、二维超导体、3D封装SiP、自修复超导层等联合研发
