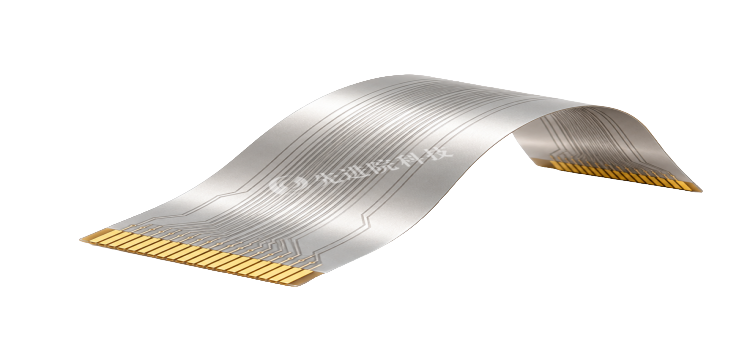

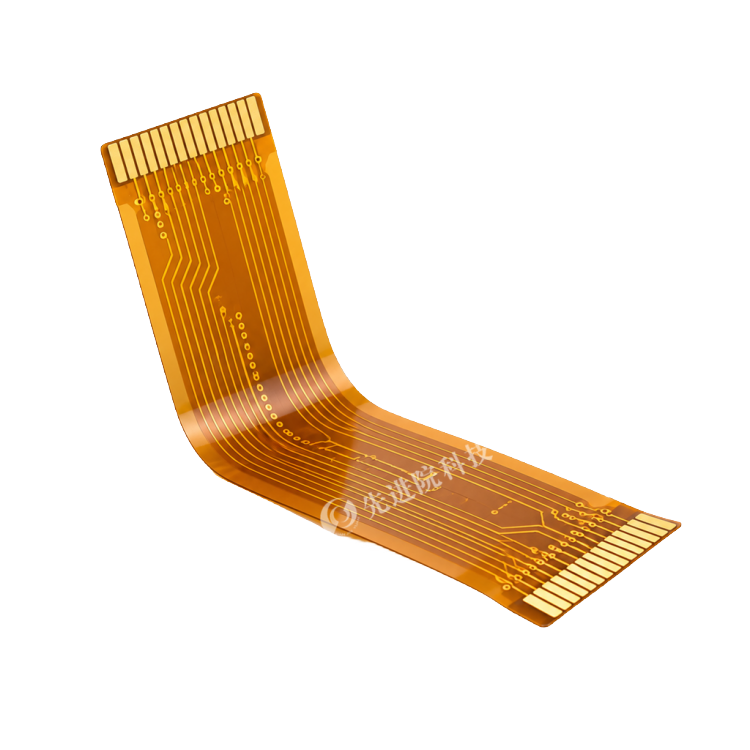

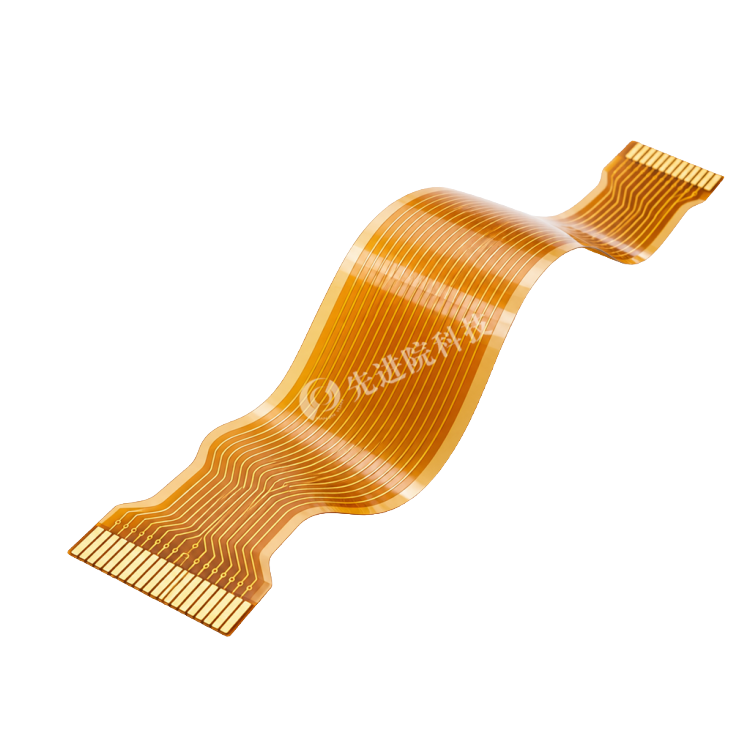

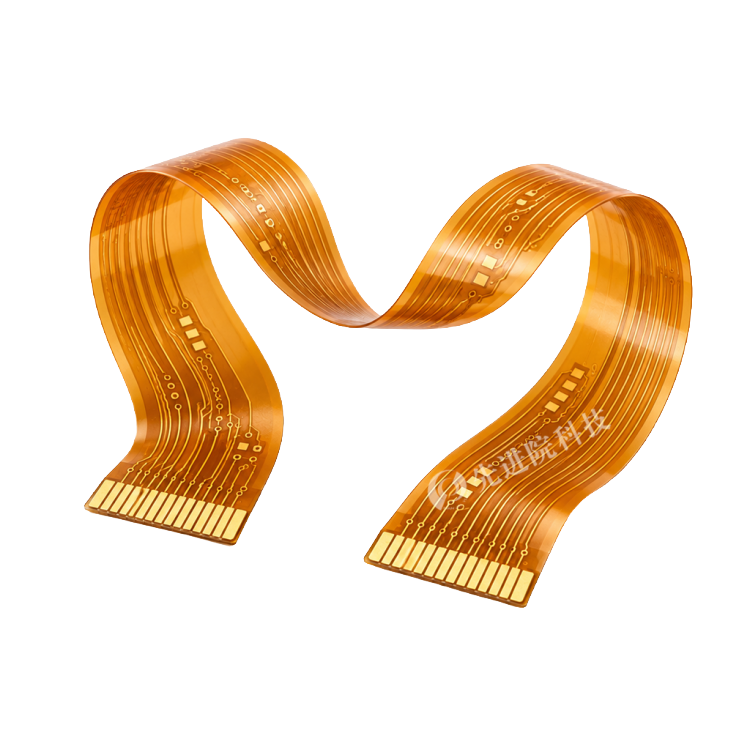

NbTi薄膜沉积超导FPC

产品概述

先进院（深圳）科技有限公司基于NbTi低温超导材料与柔性印刷电路工艺，开发NbTi薄膜沉积超导FPC。产品以聚酰亚胺（PI）等柔性基底为核心，通过磁控溅射/脉冲激光沉积制备NbTi超导薄膜，结合退火、光刻图案化和绝缘层沉积，形成可弯曲、高密度、低损耗的超导线路结构，适用于量子计算、低温电子学、医疗成像及空间探测等低温场景。

核心优势

• 超导性能：NbTi临界温度约9.2K，在4.2K液氦温区具有高临界电流密度和良好机械性能。
• 薄膜化设计：微米级厚度控制，降低材料消耗；可调控成分与微观结构，优化Jc及交流损耗。
• 柔性结构：PI基底耐低温、低热膨胀，支持可弯曲高密度电路。
• 精密沉积：磁控溅射厚度控制可达±5nm，Nb/Ti比例误差<1%，沉积速率可达100nm/min。
• 图形化能力：光刻结合湿法/干法刻蚀，线宽精度可达±2μm。
• 绝缘可靠：SiO₂或Al₂O₃绝缘层厚度50-200nm，介电强度需>10MV/cm。

典型结构与材料

• 柔性基底：PI薄膜，经等离子清洗、化学蚀刻及CMP/IBE平整化，Ra<1nm。
• 超导层：高纯NbTi合金靶（Nb:Ti=50:50 at.%），高纯Ar（99.999%）。
• 缓冲层（可选）：TiN或NbN，厚度50-100nm，用于缓解薄膜应力。
• 绝缘层：CVD/ALD沉积SiO₂或Al₂O₃。
• 图案化线路：光刻+湿法蚀刻（HNO₃:HF=3:1）或CF₄/O₂等离子体干法刻蚀。

关键工艺窗口

技术挑战与解决方案

• 薄膜应力控制：引入TiN/NbN缓冲层，优化功率密度与基底温度，减少弯曲剥落。
• 低温性能衰减：少量Zr/Hf掺杂提高韧性；柔性基底与刚性框架结合设计。
• 规模化生产：开发卷对卷（R2R）磁控溅射系统；多靶共溅射提升大面积成分均匀性。

应用场景

• 量子计算：超导量子比特芯片互联，低温低损耗信号传输。
• 低温电子学：SQUID传感器等柔性超导线路。
• 医疗成像：MRI梯度线圈等轻量化、低功耗部件。
• 空间探测：轻量化低温设备及深空探测柔性超导线路。
• 拓展方向：可穿戴低温设备、MgB₂/铁基超导体等柔性超导材料研究。

定制与交付说明

先进院（深圳）科技有限公司可根据客户需求提供PI基底规格、NbTi薄膜厚度、图形线宽、缓冲层/绝缘层材料及R2R连续生产方案等定制化开发。以上参数为典型工艺窗口，具体指标以项目评估和样品测试为准。

先进院（深圳）科技有限公司致力于NbTi薄膜沉积超导FPC技术研发与商业化，推动柔性超导线路在量子科技、高端医疗和空间探测领域的应用。

定制服务

先进院科技提供NbTi薄膜沉积超导FPC全流程定制服务，涵盖：

• 基底与超导材料定制：PI基底规格选择，NbTi薄膜厚度与成分优化
• 沉积工艺定制：磁控溅射、PLD工艺参数优化，退火工艺定制
• 图形化与绝缘层设计：光刻/刻蚀线宽精度控制，TiN/NbN缓冲层及SiO₂/Al₂O₃绝缘层选型
• 性能验证：薄膜应力测试、弯折可靠性验证、低温超导性能评估
• 规模化生产方案：卷对卷（R2R）磁控溅射系统定制，多靶共溅射大面积均匀性优化
• 应用场景适配：量子计算、低温电子学、医疗成像、空间探测等场景定制
• 联合研发：MgB₂、铁基超导体等新型柔性超导材料，可穿戴低温设备等前沿方向合作
