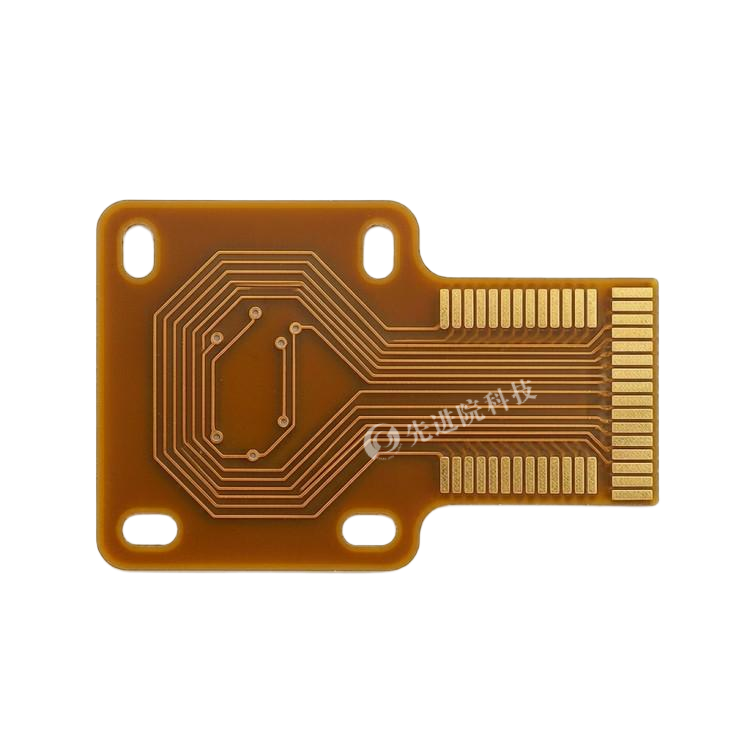

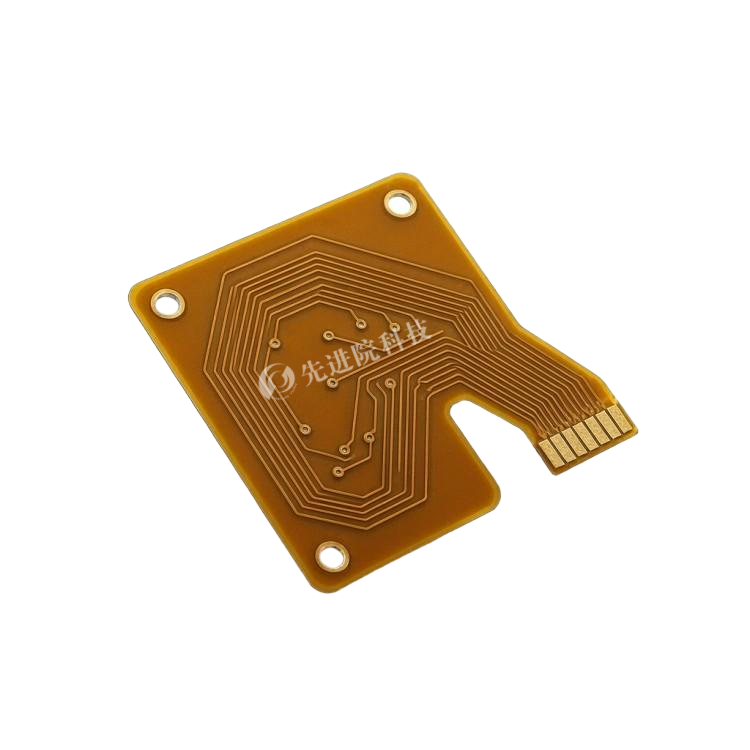

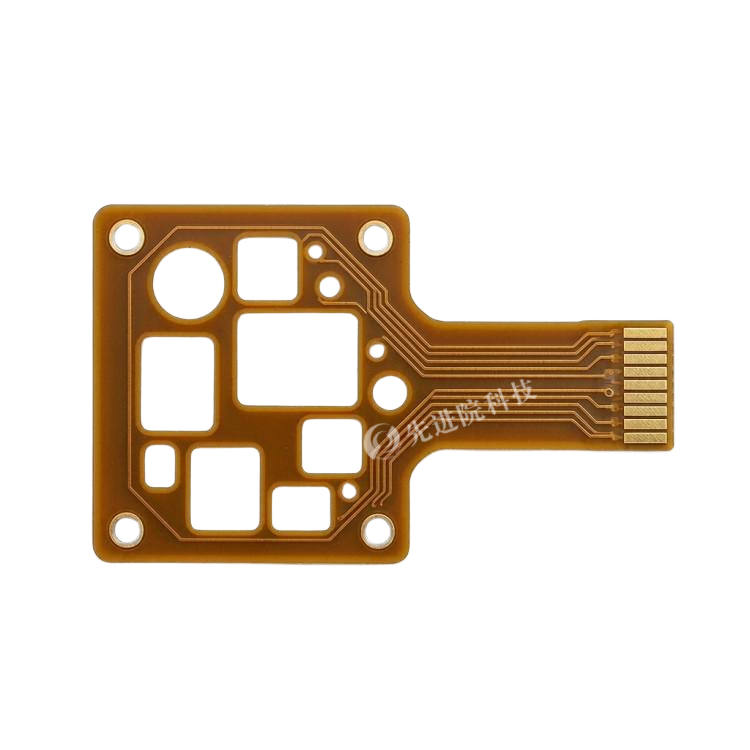

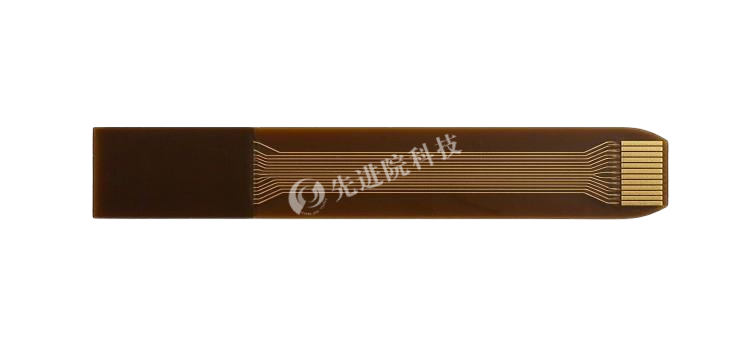

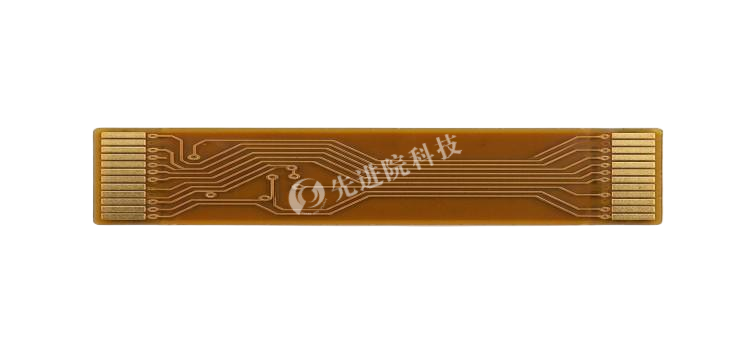

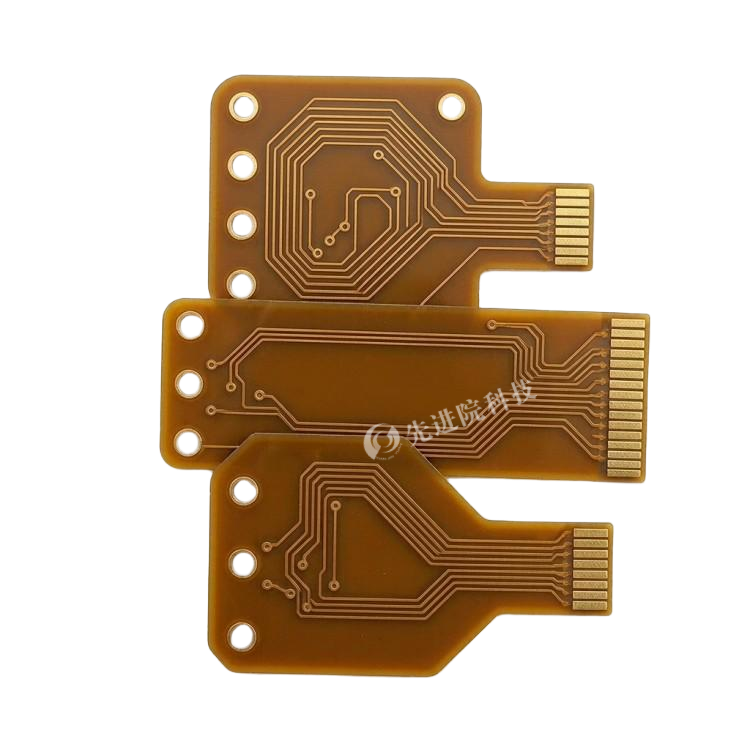

超导磁体信号传输软板

一、产品概述

超导磁体信号传输软板是连接超导磁体内部传感器、控制电路与外部系统的柔性电路载体，可在液氦低温（4.2K或更低）、强磁场、高真空等恶劣环境下，稳定传输电信号、控制信号与反馈数据。产品面向MRI、核聚变装置、粒子加速器等高端科学装备，是连接极端物理环境与电子控制系统的关键部件。

二、核心优势

• 低温适应性：采用聚酰亚胺（PI）或液晶聚合物（LCP）基材，搭配高纯铜/银镀层及低温环氧树脂或压敏胶，避免低温脆化与层间结合力衰减；可选NbTi超导导线集成。
• 强磁场兼容：通过坡莫合金屏蔽、差分信号传输、避让磁体线圈平行走线、蛇形走线或共面波导结构，抑制磁场干扰与涡流效应。
• 机械可靠性：多层PI+铜+PI堆叠，弯曲半径可小至1-2mm；固定点采用弹性缓冲材料，吸收室温至4.2K的热应力。
• 信号完整性：特性阻抗控制在50Ω±10%，LCP材料Dk≈3.2，关键信号线增加接地屏蔽层，降低延迟、损耗与噪声。

三、典型应用

四、制造与验证

• 采用SAC无铅焊料低温钎焊（150-200℃）。
• UV激光加工微孔（≤50μm）。
• 真空浸渍环氧树脂，耐压≥1kV/mm。
• 在液氮（77K）或液氦（4.2K）下进行眼图分析与S参数测量。

五、未来趋势

向超导柔性电路集成、低温自修复材料、AI辅助设计方向发展，持续提升可靠性、集成度与低损耗性能，服务核聚变、量子计算等前沿领域。

定制服务

先进院科技提供超导磁体信号传输软板全流程定制服务，涵盖：

• 基材与材料选型：聚酰亚胺（PI）、液晶聚合物（LCP）、PTFE基材，高纯铜/银镀层，低温环氧树脂或压敏胶，可选NbTi超导导线集成
• 屏蔽与抗干扰设计：坡莫合金屏蔽、差分信号传输、蛇形走线、共面波导结构、接地屏蔽层
• 结构设计：多层PI+铜+PI堆叠，弯曲半径1-2mm，弹性缓冲材料固定点设计
• 信号完整性优化：50Ω±10%阻抗控制，走线长度匹配与温度补偿设计
• 分层与冗余设计：厚铜/薄铜分层设计，冗余双通道，关键节点自检
• 制造工艺：SAC无铅焊料低温钎焊、UV激光微孔加工、真空浸渍环氧树脂
• 测试验证：液氮（77K）/液氦（4.2K）眼图分析与S参数测量、耐压测试
• 应用方案定制：MRI磁体系统、核聚变装置、粒子加速器等场景适配
• 联合研发：支持超导柔性电路集成、低温自修复材料、AI辅助设计等前沿方向合作
