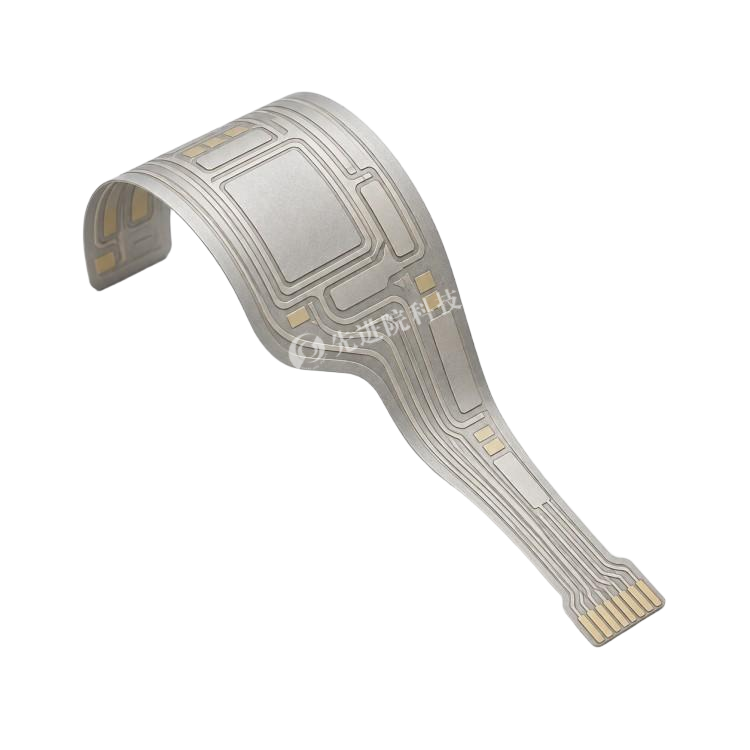

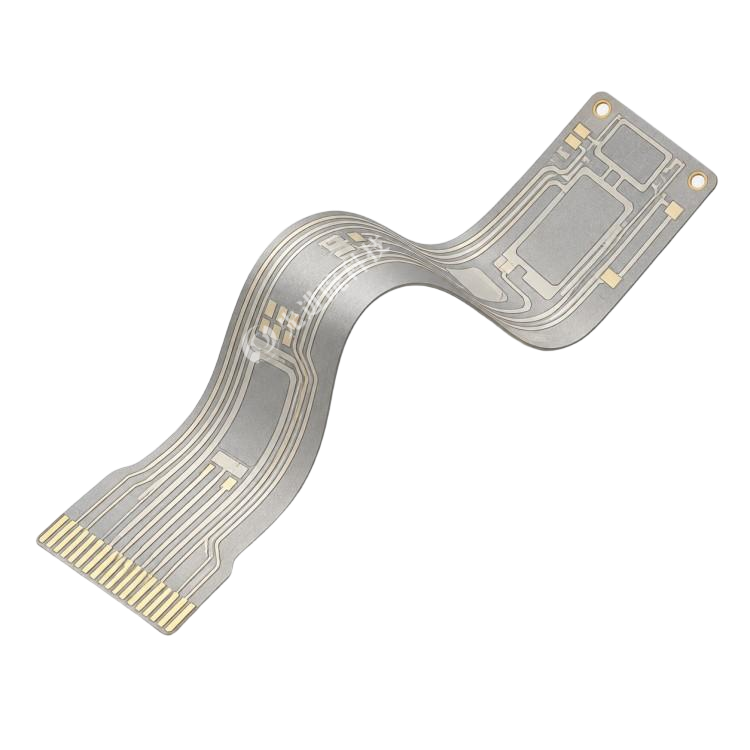

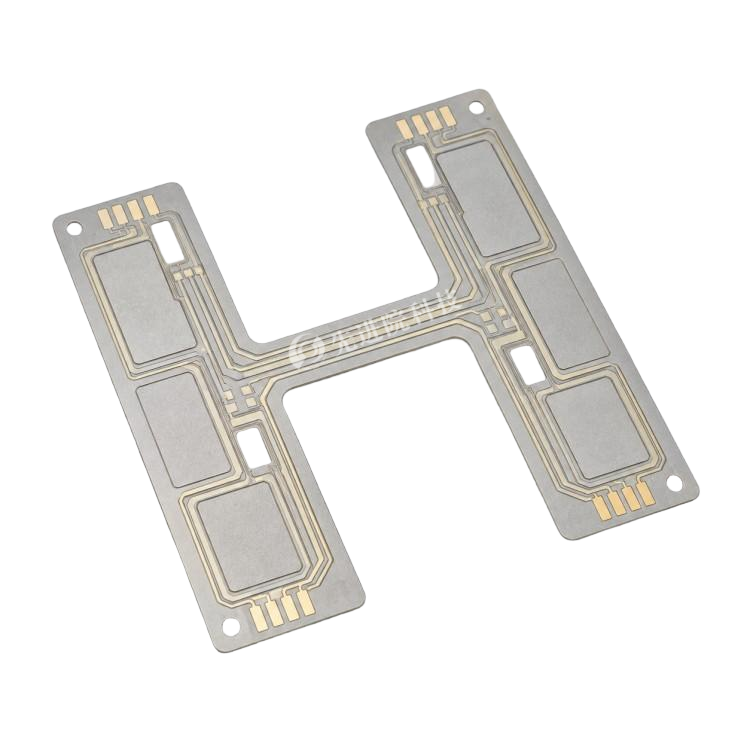

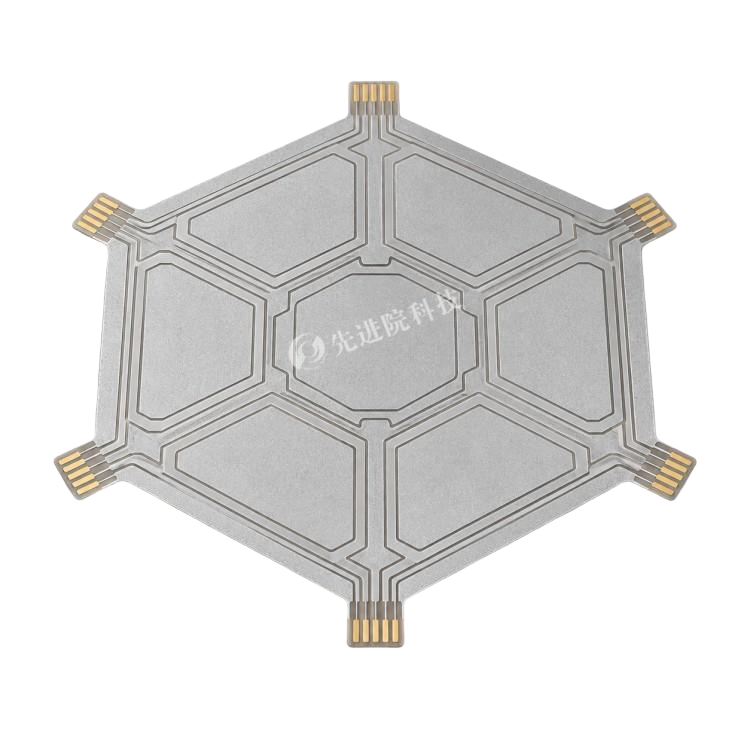

1.5T/3.0T MRI超导FPC

产品简介

先进院（深圳）科技有限公司提供面向MRI设备的1.5T/3.0T超导FPC（柔性印刷电路）解决方案。FPC是连接超导磁体、梯度线圈、射频线圈等关键部件的核心组件，直接影响信号完整性、机械稳定性与低温环境可靠性。

核心功能

• 信号传输：承载高频、大电流信号，如射频脉冲、梯度磁场控制信号。
• 机械支撑：适应MRI内部复杂空间布局，减少振动干扰。
• 热管理：在液氦低温超导环境中保持稳定性，避免热胀冷缩导致接触不良。

1.5T与3.0T MRI FPC关键差异

关键差异点：

• 信号完整性：3.0T射频频率更高，需采用低介电常数材料（如PTFE）减少信号衰减。
• 屏蔽要求：3.0T对电磁干扰更敏感，需多层屏蔽设计，如铜箔+铝箔复合屏蔽。
• 机械稳定性：高场强下梯度磁场切换更快，FPC需强化抗振动结构，如加固补强板。

核心技术要求

• 低温兼容性：需在液氦温度（-269°C）下保持柔韧性，避免脆化断裂；常用聚酰亚胺（PI）基材、低温焊料（如Sn-Ag-Cu合金）。
• 高频性能：严格匹配50Ω特性阻抗，减少信号反射；采用低损耗介质（如Rogers 4350B）和光滑铜箔表面处理。
• 屏蔽与隔离：独立屏蔽层设计，防止梯度线圈噪声干扰射频信号；差分走线技术，提升抗共模干扰能力。
• 可靠性验证：通过-269°C至室温冷热循环测试，通常≥100次；进行振动测试，模拟梯度线圈高速切换时的机械应力。

典型应用场景

• 1.5T MRI：经济型机型侧重成本优化，采用单层屏蔽和标准PI材料；专用线圈如乳腺线圈、脊柱线圈，需定制化布局以适应人体工学。
• 3.0T MRI：科研级机型多通道射频线圈，如32通道头线圈，需高密度FPC布局，支持并行成像；超高速梯度需承受更高电流，如1000A以上，采用厚铜箔（≥70μm）和低温超导接头。

选型建议

• 1.5T系统：优先选择标准PI基材、单层屏蔽FPC，关注成本与可靠性平衡。
• 3.0T系统：需验证材料低温性能、高频损耗参数，建议选择有医疗认证的供应商。

行业趋势与挑战

• 材料创新：液晶聚合物（LCP）基材耐高温、低吸湿，适合高密度集成；石墨烯涂层可提升导电性、降低高频损耗。
• 设计优化：3D FPC结构通过折叠减少空间占用；嵌入式传感器集成温度、应力监测，实现智能维护。
• 挑战：3.0T FPC成本约为1.5T的2-3倍，需平衡性能与价格；不同厂商接口差异大，定制化需求高。

总结

先进院（深圳）科技有限公司1.5T与3.0T MRI超导FPC，需根据磁场强度、信号频率和临床需求差异化优化。核心挑战在于低温兼容性、高频信号完整性及机械可靠性。随着3.0T普及和7T研发推进，FPC技术正向高密度、智能化方向演进。

定制服务

先进院科技提供1.5T/3.0T MRI超导FPC全流程定制服务，涵盖：

• 材料选型：聚酰亚胺（PI）、液晶聚合物（LCP）、PTFE、Rogers 4350B等基材，低温焊料（Sn-Ag-Cu合金）
• 高频与屏蔽设计：50Ω阻抗控制，多层屏蔽（铜箔+铝箔复合），差分走线，独立屏蔽层
• 低温兼容工艺：低温焊料焊接，液氦温度（-269°C）下柔韧性优化
• 结构设计：单层/多层FPC，刚柔结合，补强板加固，3D FPC折叠结构
• 可靠性验证：-269°C至室温冷热循环测试≥100次，振动测试，高频损耗参数测试
• 应用方案定制：1.5T/3.0T MRI系统，专用线圈（乳腺、脊柱、头线圈），多通道射频线圈等场景适配
• 联合研发：支持LCP基材、石墨烯涂层、嵌入式传感器、3D FPC等前沿方向合作
