7T科研型磁共振柔性线路板

产品概述

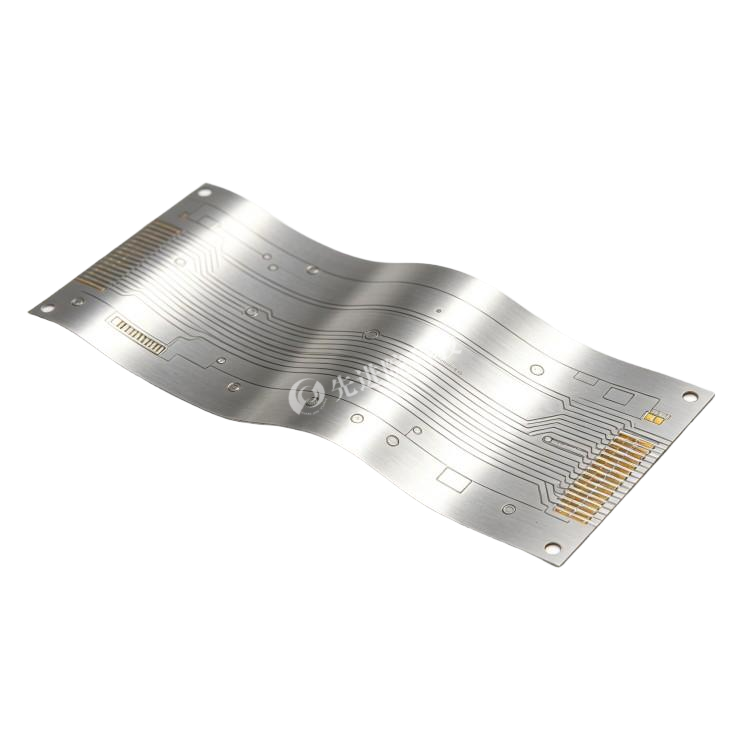

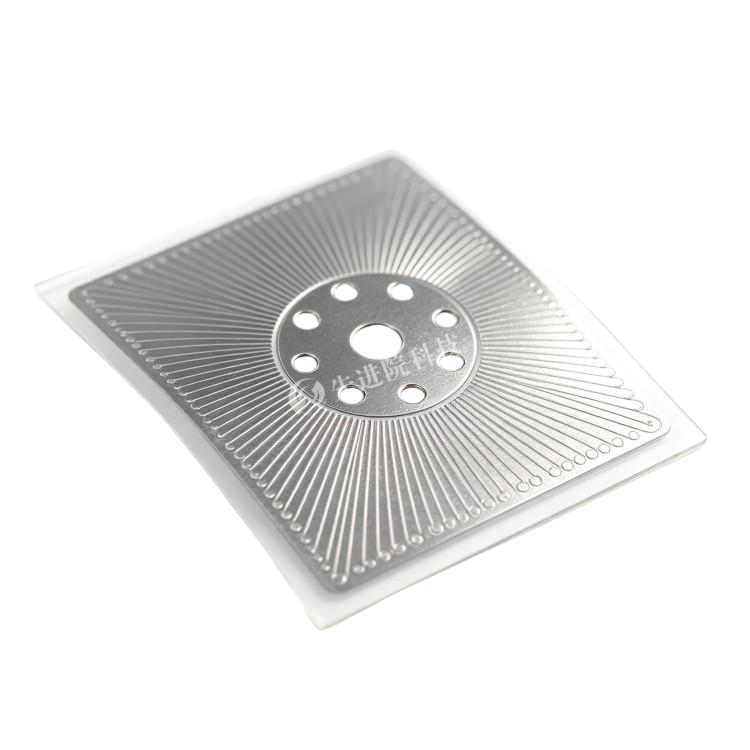

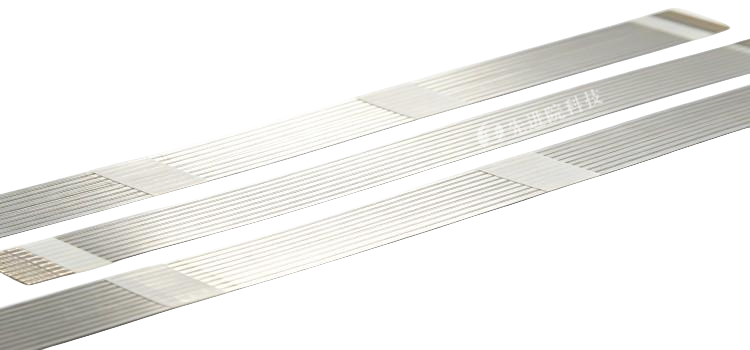

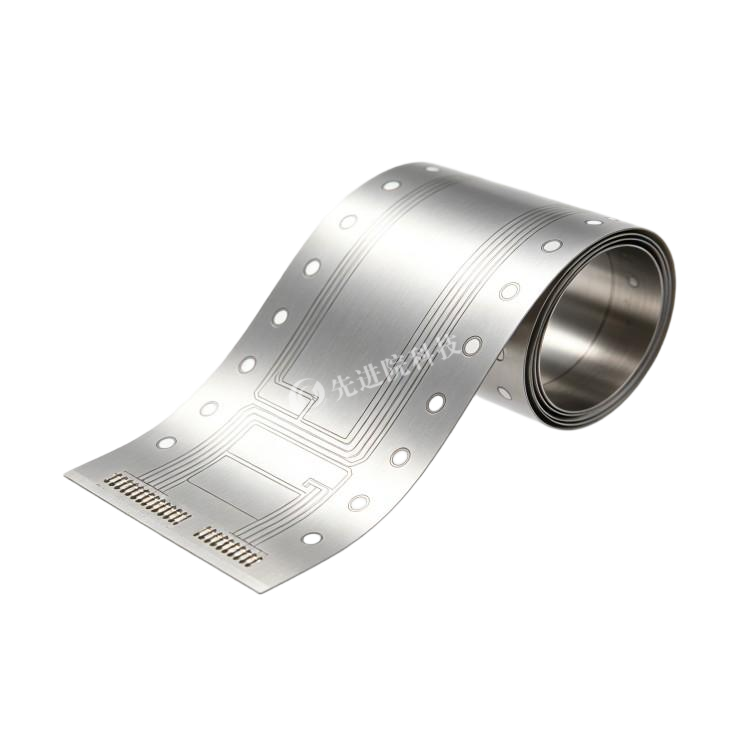

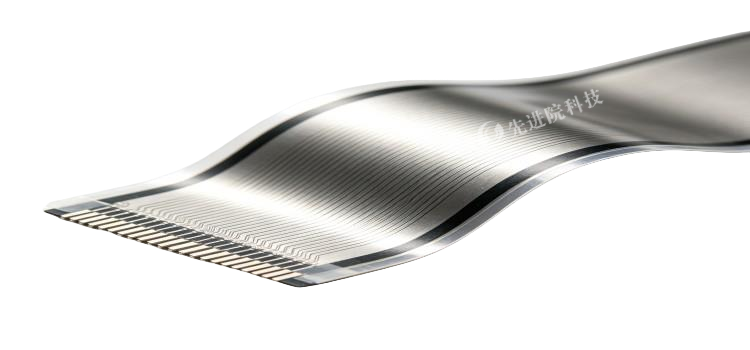

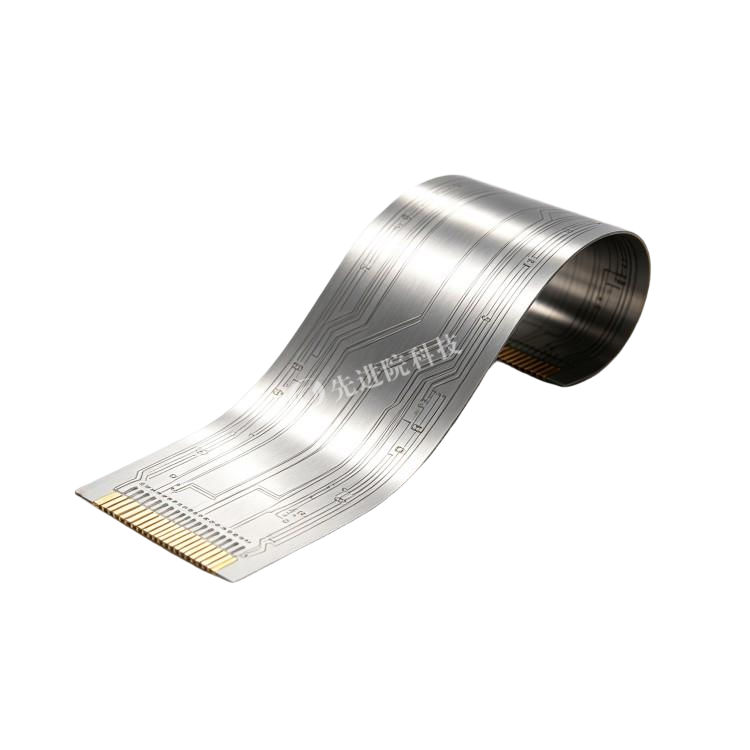

7T磁共振具备超高信噪比与亚毫米级空间分辨率。先进院（深圳）科技有限公司7T科研型磁共振柔性线路板采用柔性基材制成，具有可弯曲、耐高温、抗辐射等特性，可在极端磁场、液氦低温（-269℃）及高信号完整性要求下稳定工作，是连接高密度电子元件、梯度线圈、射频线圈阵列及低温电子系统的关键部件。

产品定位：专为7T超导磁体环境设计的高可靠柔性电路解决方案，适用于神经科学、肿瘤学、心血管疾病等前沿科研领域。

核心技术优势

• 磁场兼容性：采用≤9μm超薄铜箔，引入钼箔或石墨烯复合磁屏蔽层，优化线路布局，减少闭合回路面积，抑制涡流与信号失真。
• 低温耐受性：基材选用聚酰亚胺（PI）或液晶聚合物（LCP），Tg＞300℃；使用低温固化环氧树脂或丙烯酸粘接剂，避免含增塑剂覆盖层。
• 信号完整性：低损耗基材Dk≤3.5、Df≤0.002，50Ω阻抗匹配，嵌入式电容/电感结构减少寄生参数。
• 机械可靠性：增强型PI+玻璃纤维覆盖层，动态弯曲半径≥5倍线路厚度，并通过HALT高加速寿命试验验证。

推荐选型参数

测试标准

典型应用

• 梯度线圈连接
• 射频线圈阵列
• 低温电子封装
• 可穿戴科研设备等

行业趋势

柔性线路板正向集成化"FPC+IC"、超高频UHF、智能化自监测发展。先进院（深圳）科技有限公司持续推动材料创新与工艺优化，助力7T科研型磁共振柔性线路板国产化替代与高端医疗装备成本下降。

定制服务

先进院科技提供7T科研型磁共振柔性线路板全流程定制服务，涵盖：

• 基材选型：聚酰亚胺（PI）、液晶聚合物（LCP）等低损耗柔性基材，厚度≤25μm
• 导电层定制：压延铜（RA）、电解铜（ED），≤9μm超薄铜箔，沉金（ENIG）表面处理
• 屏蔽与抗干扰设计：钼箔/石墨烯复合磁屏蔽层，嵌入式电容/电感结构，模拟/数字信号分区布局
• 低温工艺定制：低温固化环氧树脂/丙烯酸粘接剂，无胶型Coverlay覆盖层
• 结构设计：增强型PI+玻璃纤维覆盖层，45°/圆弧过渡走线，差分对间距优化
• 测试验证：低温弯曲测试（-269℃，10万次）、7T磁场兼容性测试、信号完整性测试（插入损耗≤1dB/m@100MHz）、HALT高加速寿命试验
• 应用方案定制：梯度线圈连接、射频线圈阵列、低温电子封装、可穿戴科研设备等场景适配
• 联合研发：支持集成化"FPC+IC"、超高频UHF、智能化自监测等前沿方向合作
