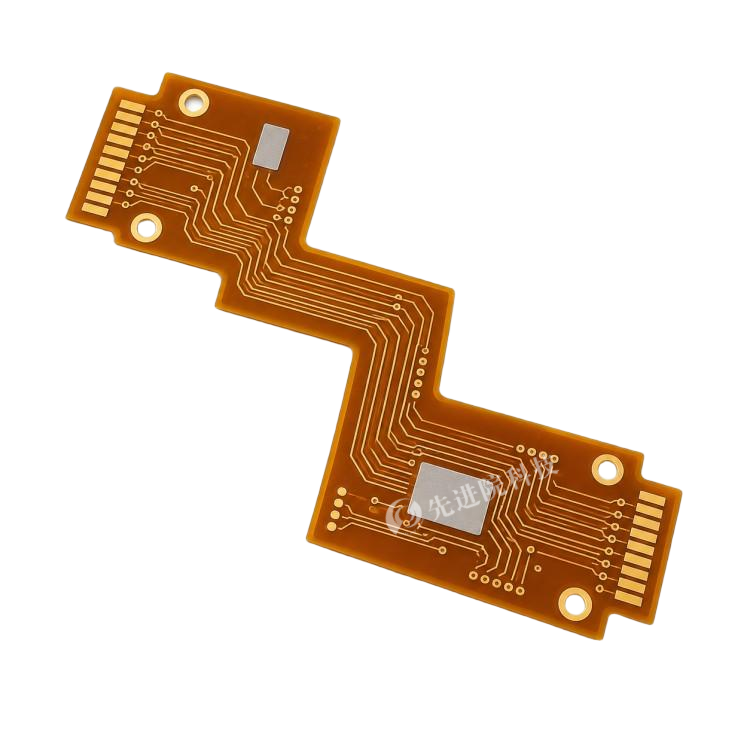

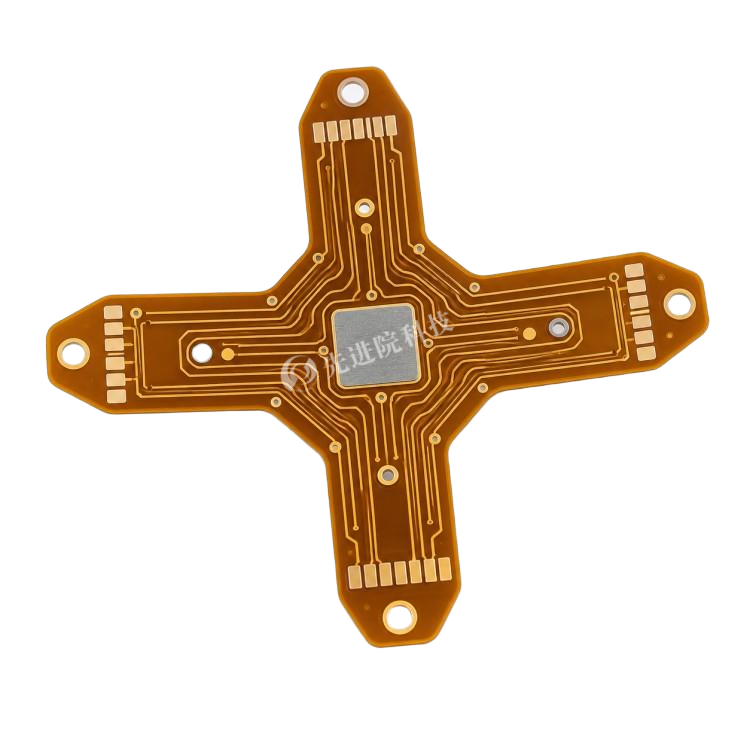

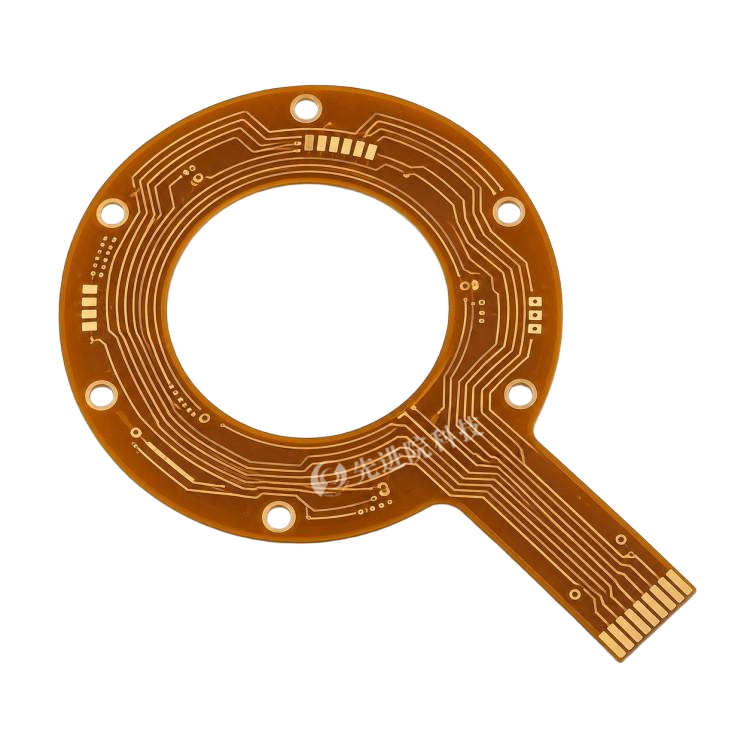

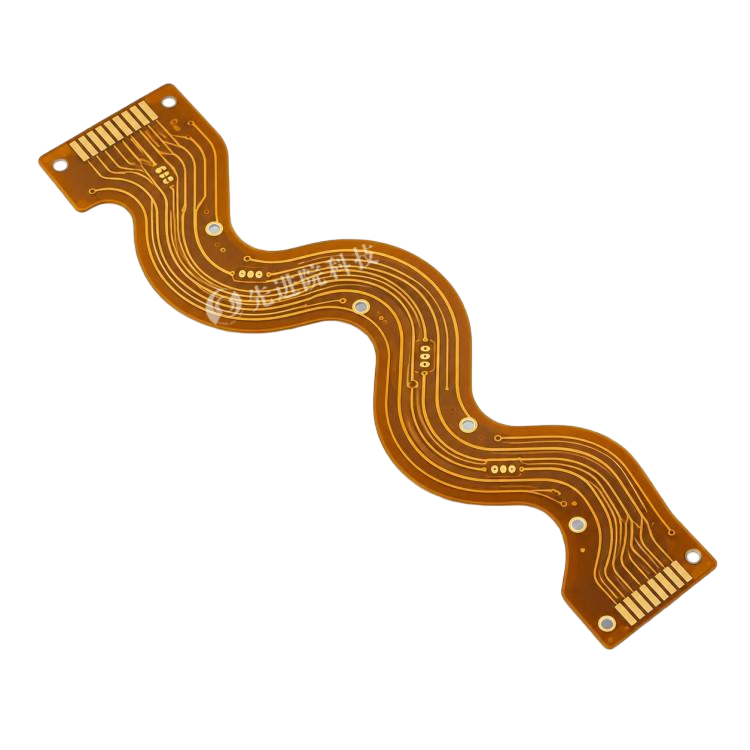

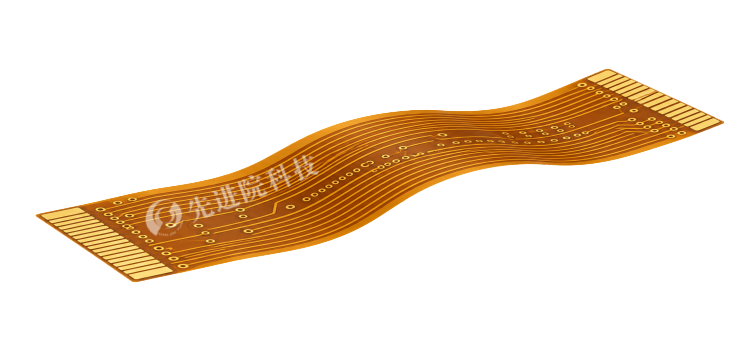

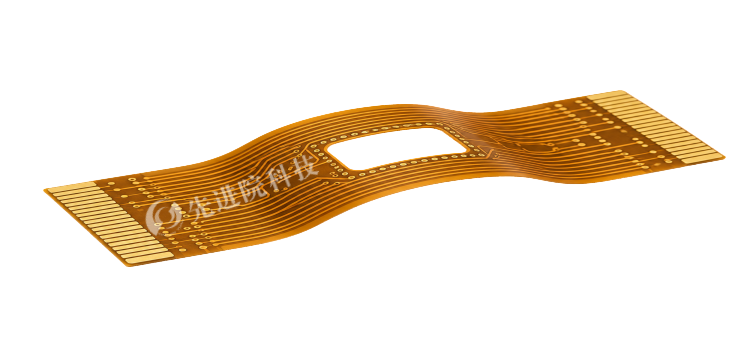

医疗超导影像设备软板

一、产品概述

医疗超导影像设备软板（Flexible Printed Circuit Board, FPCB）是超导磁共振成像（MRI）、核医学设备（如 PET-CT）等高端医疗影像系统的关键组件，其核心功能是实现设备内部复杂电路的柔性连接与信号传输。

相较于传统刚性电路板，软板可弯曲、可三维布线，能够在超导磁体与低温冷却系统的狭小空间内完成高密度互连，并长期耐受液氦级低温与辐射环境，是高端影像设备从"功能部件"迈向"智能化平台"的重要硬件基础。

先进院（深圳）科技有限公司面向 MRI、PET-CT、直线加速器等设备，提供从基材选型、低温钎焊、气密性检测到辐射老化验证的医疗级软板定制方案，符合医疗电子更高等级标准。

二、核心特性

• 柔性可弯曲：适应超导磁体、低温冷却系统等狭小空间内的三维布线需求；
• 高密度集成：支持超导线圈、梯度放大器、射频线圈等模块的高频信号传输；
• 耐低温性能：在液氦环境（-269 ℃ / 4 K）下保持电气稳定性与柔韧性；
• 抗辐射设计：满足 PET-CT、直线加速器等设备长期运行的可靠性要求。

三、关键技术指标

以上为典型能力值，实际规格依据设备类型、场强与整机布局定制。

四、技术原理：软板如何支撑超导影像设备运行

1. 超导线圈供电系统

• 软板为超导磁体提供稳定电流（通常达数百安培），通过多层屏蔽设计减少电磁干扰（EMI）；
• 示例：西门子 3T MRI 中，软板需承载 200 A 电流，同时将磁场泄漏控制在 0.1 μT 以内。

2. 低温信号传输

• 采用聚酰亚胺（PI）基材，搭配低温润滑涂层，确保在 4 K 低温下仍保持柔韧性；
• 关键参数：介电常数 ≤ 3.5，损耗角正切 ≤ 0.002（1 GHz 频段）。

3. 梯度磁场控制

• 软板连接梯度线圈与放大器，实现纳秒级响应速度（如 GE Discovery MR750 的梯度切换率达 200 T/m/s）；
• 通过优化走线布局，将涡流效应降低至传统设计的 1/5。

五、行业应用与典型案例

典型案例

• 联影医疗 uMR 880 3.0T MRI 中，软板采用 6 层埋盲孔设计，将信号传输延迟控制在 50 ps 以内；

• 飞利浦 Ingenia Elition X 1.5T MRI 通过软板集成液氦水平监测传感器，实现故障预警功能。


六、制造工艺与质量控制

1. 材料选择

• 基材：杜邦 Kapton HN（厚度 25 - 125 μm）；
• 覆盖膜：3M 1330 系列（耐低温型）；
• 焊料：Sn96.5Ag3Cu0.5（无铅化，符合 RoHS）。

2. 关键工序

• 低温钎焊：采用激光焊接技术，避免传统回流焊对 PI 基材的热损伤；
• 气密性检测：通过氦质谱检漏仪（灵敏度 ≤ 1×10⁻¹² Pa·m³/s）确保无泄漏；
• 辐射老化测试：模拟 10 年使用周期的 γ 射线照射（剂量率 50 Gy/h）。

3. 质量控制

• 符合 IPC-6013 Class 3 标准（医疗电子更高等级）；
• 每批次进行 -196 ℃ 液氮冲击试验（循环 100 次后检测开路率）；
• 全流程可追溯，随货提供完整检测报告。

七、测试与可靠性验证

• 低温电气测试：液氦／液氮温区下绝缘电阻、导通与信号完整性实测；
• 液氮冲击试验：-196 ℃ × 100 次循环后检测开路率与外观完整性；
• 气密性检测：氦质谱检漏，灵敏度 ≤ 1×10⁻¹² Pa·m³/s；
• 辐射老化测试：γ 射线累计剂量老化，评估长期辐照下的性能衰减；
• 信号完整性测试：插入损耗、串扰、延迟与阻抗一致性验证；
• 可靠性评估：按 Telcordia SR-332 标准评估 MTBF，提供 3 年以上现场运行数据支持。

八、市场趋势与国产化进展

1. 技术升级方向

• 高频化：支持 6 GHz 以上信号传输（如 7T MRI 的射频线圈）；
• 集成化：将传感器、电容等元件直接嵌入软板（System-in-Package 设计）；
• 轻量化：采用碳纤维增强复合材料，将软板重量降低 40%。

2. 行业痛点

• 成本压力：医疗级软板单价是消费电子的 5 - 8 倍；
• 供应链风险：高端聚酰亚胺薄膜长期依赖进口；
• 认证周期长：FDA / CE 认证需 18 - 24 个月，延缓产品上市。

3. 国产化进展

• 国内企业（先进院（深圳）科技有限公司）已突破低温焊接等关键技术，持续推进医疗级软板国产替代；
• 政策加持：2023 年《医疗装备产业发展规划》明确将"高端影像设备关键部件"列为重点突破领域。

随着 7T MRI、PET-MRI 融合设备等新兴技术的普及，软板正从"功能部件"向"智能化平台"演进。

九、选型建议：医疗设备厂商如何选择软板供应商

1. 核心指标

• 低温性能：ΔT ≤ 5 ℃（从室温到 4 K 的尺寸变化率）；
• 信号完整性：插入损耗 ≤ 1 dB/m（@1 GHz）；
• 可靠性：MTBF ≥ 500,000 小时（按 Telcordia SR-332 标准）。

2. 认证要求

• 必须通过 ISO 13485 医疗质量管理体系认证；
• 提供 UL94 V-0 级阻燃报告；
• 具备 FDA 510(k) 或 CE MDR 注册经验。

3. 合作考察

• 优先选择与头部影像设备企业有稳定供货记录的厂商；
• 要求提供至少 3 年现场运行数据（故障率、维修记录）；
• 考察气密性、低温冲击与辐射老化的实测能力，而非仅凭纸面参数。

十、定制交付与为什么选择先进院（深圳）科技有限公司

定制交付

• 需求输入：设备类型与场强、工作温区、通道数与信号频段、辐射剂量要求、安装空间与接口定义；
• 交付内容：可行性评估 → 仿真与叠层设计 → 工程样品 → 低温/气密/辐射试验报告 → 批量交付；
• 支持服务：基材与覆盖膜选型、低温钎焊工艺开发、EMI 屏蔽优化、整机联调支持。

为什么选择我们

• 掌握低温钎焊（激光焊接）工艺，规避回流焊对 PI 基材的热损伤；
• 具备氦质谱检漏、液氮冲击、γ 射线辐射老化全套医疗级验证手段；
• 符合 IPC-6013 Class 3 与 ISO 13485 体系要求，提供 UL94 V-0 阻燃报告；
• 支持 6 层及以上埋盲孔与高频（> 6 GHz）方案，适配 3T / 7T MRI 与 PET-CT；
• 提供可追溯的批次检测报告与长期现场运行数据支持。

定制服务

先进院科技提供医疗超导影像设备软板全流程定制服务，涵盖：

• 需求评估：设备类型与场强、工作温区、通道数与信号频段、辐射剂量要求、安装空间与接口定义
• 材料选型：杜邦 Kapton HN PI基材、3M 1330 耐低温覆盖膜、Sn96.5Ag3Cu0.5 无铅焊料
• 低温钎焊工艺：激光焊接技术开发，避免回流焊对PI基材的热损伤
• 高密度互连设计：2~8层布线，支持埋盲孔，适配3T/7T MRI与PET-CT
• EMI屏蔽优化：多层屏蔽设计，磁场泄漏控制≤0.1μT
• 测试验证：液氦/液氮温区电气测试、液氮冲击试验、氦质谱检漏、γ射线辐射老化测试、信号完整性测试
• 交付服务：可行性评估→仿真与叠层设计→工程样品→低温/气密/辐射试验报告→批量交付
• 认证支持：IPC-6013 Class 3、ISO 13485、UL94 V-0、FDA 510(k)/CE MDR 注册支持
